Hva er forskjellen mellom et elektromekanisk relé og et solid-state relé? – EMR vs SSR forklart

Arbeidsprinsipper for elektromagnetiske reléer og solid-state reléer

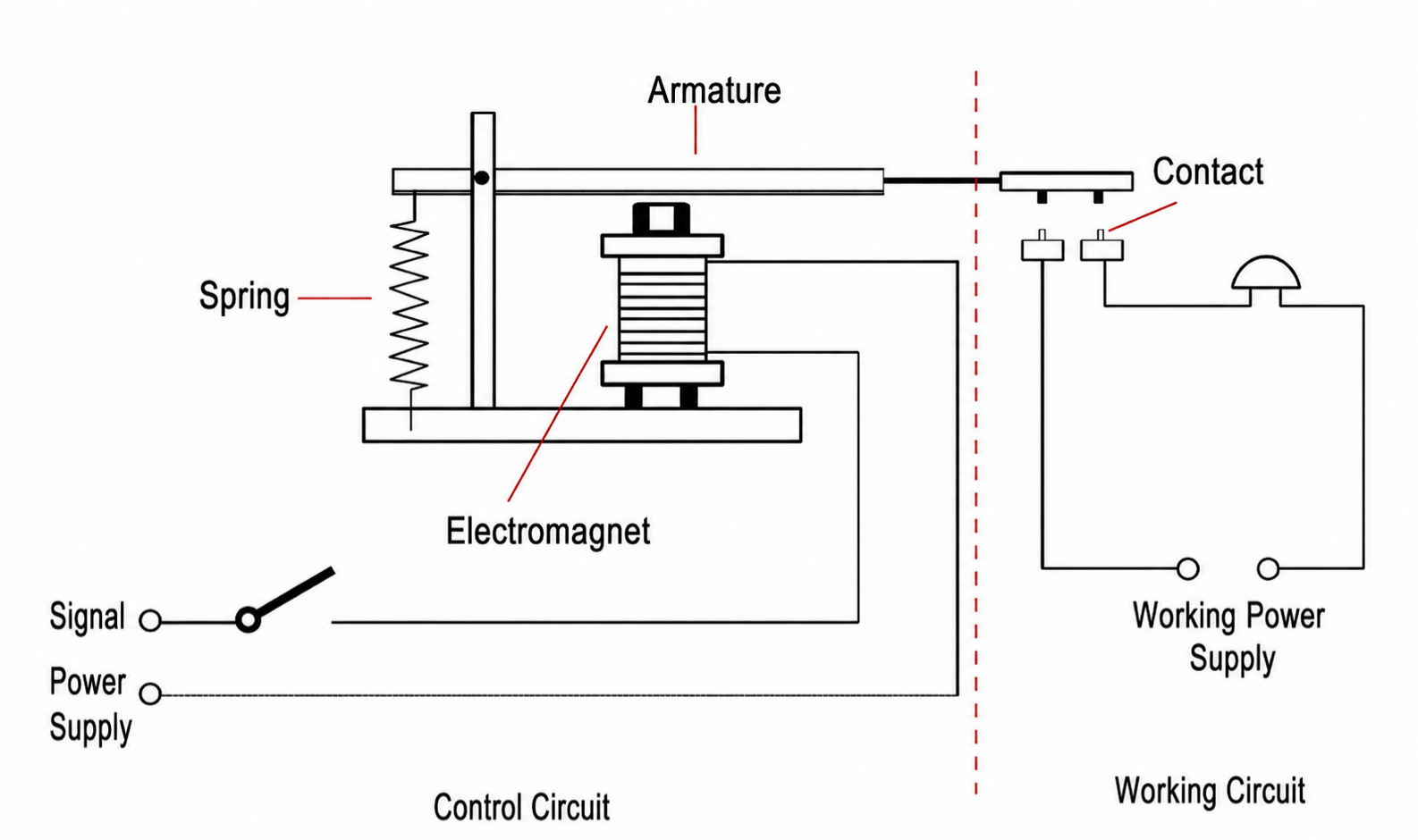

Elektromagnetisk relé (EMR)

Historien om elektromagnetiske reléer går tilbake til utviklingen av telegrafteknologi på 1800-tallet. Deres operasjon er basert på elektromagnetisk induksjon: når spolen ved kontrollenden er energisert, genererer den et magnetisk felt som tiltrekker ankeret, noe som får mekaniske kontakter til å lukke eller åpne og derved kontrollere belastningskretsen.

Kjennetegn:

• Inneholder fysiske bevegelige deler (kontakter og armatur).
• Kontrollprosessen ligner en "fysisk bryter", med intuitive og klare av/på-tilstander.
• Med forbehold om mekanisk slitasje, buedannelse og problemer med kontaktsprett.

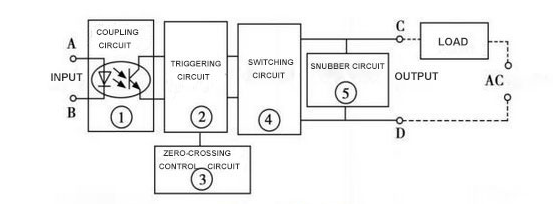

Solid-State Relay (SSR)

Solid-state reléer er en ny type relé som dukket opp de siste tiårene med utviklingen av krafthalvlederenheter. De inneholder ingen mekaniske kontakter internt og er vanligvis sammensatt av komponenter som optokoblere, tyristorer (SCR), triacs, MOSFET-er eller IGBT-er. Styresignalet ved inngangsenden er optisk isolert og driver deretter krafthalvlederenhetene til å slå seg på eller av, og kontrollerer dermed belastningskretsen.

Kjennetegn:

• Ingen mekaniske komponenter; veksling oppnås gjennom elektroniske elementer.
• Høy byttehastighet (vanligvis millisekund eller til og med mikrosekundnivå).
• Stillegående drift uten lysbuer eller mekanisk slitasje.
• Presenterer fremover spenningsfall og mindre lekkasjestrøm.

Nøkkelytelse og karakteristiske forskjeller

Ytelsesvariasjoner i reléer bestemmer ofte direkte bruksverdien. Viktige distinksjoner inkluderer:

Byttehastighet

Elektromagnetiske reléer, begrenset av mekanisk drift, bytter vanligvis innen 5–20 millisekunder. Solid state-releer, fullt kontrollert av elektroniske komponenter, oppnår responstider på under 1 millisekund, noe som gjør dem egnet for høyfrekvent kontroll.

Levetid og pålitelighet

EMR levetid avhenger av kontakt holdbarhet. Mens mekanisk utholdenhet kan nå millioner av sykluser, topper elektrisk utholdenhet ofte hundretusenvis av sykluser, med betydelig forringelse under høy strøm eller hyppige bytteforhold. SSR-er mangler mekanisk slitasje, og gir teoretisk nesten uendelig levetid. De kan fungere stabilt på lang sikt så lenge elektroniske komponenter forblir intakte.

Støy og elektromagnetisk interferens

EMR-er produserer en "klikkende" lyd under veksling, og lysbuer mellom kontakter kan forårsake elektromagnetisk interferens. SSR-er fungerer helt stille uten buedannelse, noe som gjør dem spesielt egnet for støyfølsomt medisinsk utstyr, laboratorie- og kommunikasjonsutstyr.

Strømforbruk og varmeproduksjon

EMR-er bruker strøm når spolen aktiveres, men spenningsfallet over kontaktene er ekstremt lavt når de først er ledende, noe som resulterer i ubetydelig ekstra strømforbruk i lastseksjonen. SSR-er genererer merkbar varme på grunn av deres ledningsspenningsfall når belastningsstrømmen øker, noe som krever ekstra varmeavledningsdesign.

Isolasjon og sikkerhet

EMR-er viser praktisk talt ingen lekkasjestrøm når kontaktene er åpne, noe som gir utmerket isolasjon. SSR-er har vanligvis en liten lekkasjestrøm i av-tilstand, noe som krever spesiell oppmerksomhet for applikasjoner som krever "nulllekkasje" (f.eks. måleinstrumenter, medisinsk utstyr).

Søknadsscenarier og utvalgshensyn

Relévalg avhenger av belastningstype, kontrollfrekvens, driftsmiljø og budsjettbegrensninger.

Egnede scenarier for elektromagnetiske reléer

Lavfrekvent kontroll : Tradisjonelle belastninger som belysning, varmeovner og motorer.

Høye strømstøt : EMR-kontakter tåler innkoblingsstrømmer bedre.

Budsjettbegrensninger : EMR-er tilbyr lave kostnader med enkelt vedlikehold og utskifting.

Egnede scenarier for solid-state reléer

Høyfrekvent kontroll : Rask veksling i automatiserte produksjonslinjer.

Støyfølsomme miljøer : Sykehus, laboratorier, presisjonsinstrumenter.

Tøffe forhold : SSR-er gir større pålitelighet i innstillinger med høy vibrasjon eller høy luftfuktighet.

Trend mot hybrid bruk

Ingeniører kombinerer ofte EMR-er og SSR-er i systemer. For eksempel håndterer SSR-er høyfrekvent rask veksling mens EMR-er gir endelig isolasjon eller nødkretsfrakobling. Denne tilnærmingen forlenger levetiden samtidig som kostnadene reduseres.

Sammenligning av levetid og pålitelighetstesting

Levetid er en kritisk beregning i relétekniske applikasjoner. Eksperimentelle data illustrerer:

• En typisk EMR oppnår 100 000 elektriske sykluser ved nominell strøm, og strekker seg til 500 000 sykluser under lett belastningsforhold.
• Under identiske forhold kan en SSR enkelt tåle titalls millioner svitsjeoperasjoner, med levetiden i stor grad bestemt av spenningsmotstandsevnen og termisk spredning av halvlederkomponentene.

Videre overgår SSR-er vanligvis EMR-er i tøffe miljøer. For eksempel, i scenarier med høy luftfuktighet eller høy vibrasjon, kan EMR-kontakter oksidere, utvise sprett eller til og med sette seg fast, mens SSR-er forblir upåvirket av mekaniske faktorer.

Fremtidige utviklingstrender

Med fremveksten av smart produksjon, tingenes internett og ny energi, utvikler etterspørselen etter reléer seg i nye retninger:

Høyfrekvent kontroll : Ettersom automatiseringsutstyr i økende grad er avhengig av høyhastighetskontroll, vil SSR-markedsandelen fortsette å øke.

Høy effekt og termisk optimalisering : Fremskritt innen halvlederteknologi vil gradvis redusere ledningstap i nye SSR-er, og redusere avhengigheten av varmespredning.

Smarte releer : Fremtidige releer kan integrere statusovervåking, selvbeskyttelse og fjernkommunikasjonsevner, og utvikle seg mot «smarte moduler».

Hybrid releer : Ved å kombinere EMRs høye strømbærende kapasitet med SSRs høyhastighetssvitsjeytelse, utvikles hybridreléer av et økende antall produsenter.
