FH20T 43A nytt energirelé: høybelastningssvitsjing og sikkerhetsisolering for solcelle- og ladeanleggsapplikasjoner

I en tid da ny energiproduksjon, energilagringssystemer og ladebunker for elektriske kjøretøy raskt blir utbredt, påvirker nye energireléer, som sentrale svitsjkomponenter i kretser, direkte den stabile driften av komplett utstyr gjennom deres strømføringsevne, sikkerhetsisolasjonsnivå og langsiktig pålitelighet. FH20T er et høyeffekts PCB-relé designet for disse behovene. Den tilbyr 43A-svitsjingsevne, 1 Form A-kontakt, et alternativ på 2,0 mm kontaktgap og spoleenergibesparende holdefunksjon, noe som gjør den til et ideelt valg for fotovoltaiske omformere, ladehauger og andre applikasjoner.

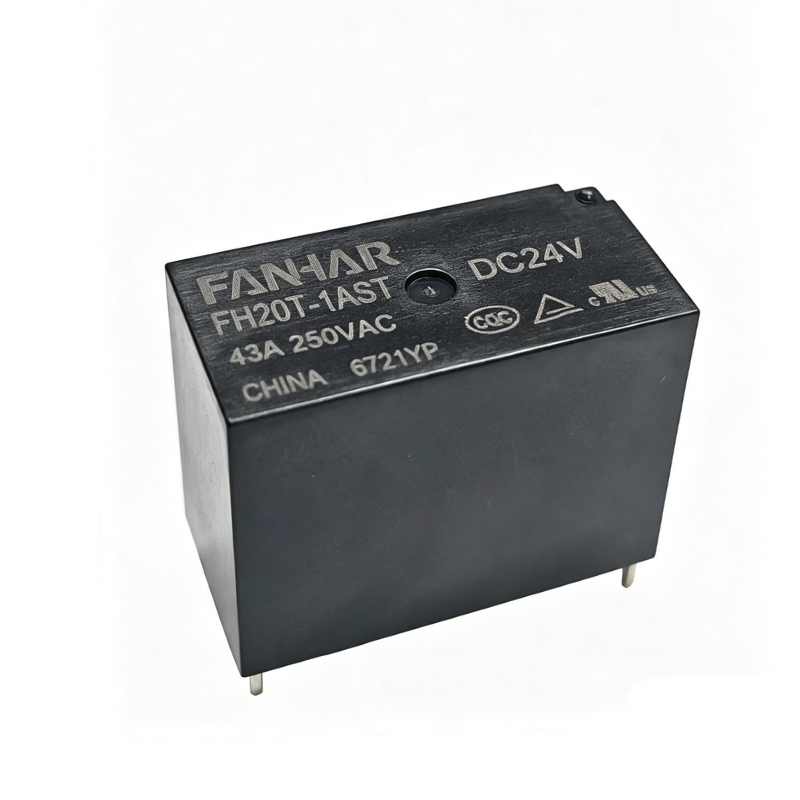

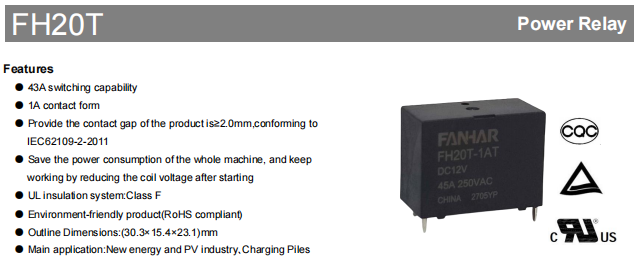

FH20T 43A Nytt energirelé FANHAR FH20T er et PCB-relé med 43A-svitsjingsevne, 1 Form A-kontakt og et valgfritt 2,0 mm kontaktgap. Den er i samsvar med IEC62109-2:2011 og er egnet for ny energi, solcelleanlegg, ladebunker og andre applikasjoner. Den støtter reduksjon av spolespenningen etter oppstart for å opprettholde driften, og sparer det totale strømforbruket. Den har et UL klasse F isolasjonssystem og er RoHS-kompatibel. Se produkt →

Kjernefordeler: Trygg, effektiv, motstandsdyktig mot høye temperaturer

Tilstrekkelig kontaktgap, oppfyller fotovoltaiske sikkerhetsstandarder

Gapet etter at de interne kontaktene til et relé åpner påvirker isolasjonssikkerheten direkte. FH20T tilbyr to alternativer for kontaktgap: standard null-typen er 1,8 mm, og BG-typen er 2,0 mm. Når produktkontaktavstanden er ≥2,0 mm, er den i samsvar med IEC62109-2:2011, "Sikkerhetskrav for strømomformere for solcelleanlegg." For høyspenningsapplikasjoner som fotovoltaiske omformere og ladehauger kan valg av BG-versjon bedre møte kravene til sikkerhetsisolering.

Reduserer spenningen etter oppstart for holding, reduserer det totale strømforbruket betydelig

FH20T støtter en arbeidsstrategi for å redusere spolespenningen etter oppstart for å opprettholde driften. Etter at reléet trekker inn, trenger bare en lavere spolespenning å opprettholdes for å holde kontaktene lukket. Sammenlignet med kontinuerlig fullspenningskjøring, kan dette effektivt redusere spolens strømforbruk. Holdespenningsanbefalingene gitt i dataarket er:

• Omgivelsestemperatur 23°C: holdespenning 40 %–70 % Un
• Omgivelsestemperatur 85°C: holdespenning 40%–55% Un

Denne funksjonen bidrar til å redusere systemtemperaturøkning og strømtap, noe som gjør den egnet for lading av hauger, invertere og annet utstyr som trenger langvarig standby eller kontinuerlig drift.

UL klasse F isolasjonssystem, tilpasser seg høytemperaturmiljøer

FH20T bruker et UL klasse F isolasjonssystem, som bidrar til å opprettholde isolasjonspålitelighet i miljøer med høy temperatur. Dens driftstemperaturområde er -40 °C til 85 °C, tilpasset de brede temperaturkravene til nye energi- og industrielle kontrollscenarier.

Miljøvennlige materialer, RoHS-kompatibel

Produktet overholder RoHS miljøkrav og inneholder ikke skadelige stoffer som bly, kvikksølv og seksverdig krom. Den kan oppfylle kravene til regioner med strenge miljøbestemmelser, for eksempel EU, for eksport.

Lastekapasitet og elektriske parametere

Kontaktsystemet til FH20T bruker AgSnO₂-materiale, som kombinerer motstand mot sveising og buerosjon. Den innledende kontaktmotstanden kontrolleres til ≤100mΩ (under 6VDC 1A testforhold), noe som sikrer lavt ledningstap. Når det gjelder isolasjonsytelse, når den innledende isolasjonsmotstanden 1000MΩ (500VDC), den dielektriske styrken mellom åpne kontakter er 2500VAC/1min, og den dielektriske styrken mellom spole og kontakter er 4500VAC/1min, noe som gir tilstrekkelig sikkerhetsmargin for høy-lavspenningsisolasjon. Driftstiden er ≤20 ms, og utgivelsestiden er ≤10 ms, og oppfyller kravene til responshastighet for de fleste industrielle kontroll- og kraftelektronikkapplikasjoner.

Hovedbelastning og elektriske parametere

Spolespesifikasjoner og energisparende holding

FH20T gir tre standard spolespenninger: DC5V, DC12V og DC24V, alle med en nominell effekt på 3800mW. Ulike spolespenninger tilsvarer forskjellige driftsspenninger, utløsningsspenninger, nominelle strømmer og spolemotstander, slik at brukerne raskt kan matche i henhold til systemkontrollspenningen. Driftsspenningen er minimumsspenningen som kreves for pålitelig inntrekking av reléet, og designet skal sikre at drivspenningen ikke er lavere enn denne verdien; utløserspenningen bestemmer følsomheten for tilbakestilling av strømavbrudd.

Spolespesifikasjoner

Mekanisk styrke og miljøtilpasningsevne

Nytt energiutstyr møter ofte vibrasjoner, støt og store temperaturendringer. FH20T yter godt i mekanisk ytelse: funksjonell støtmotstand kan nå 196m/s² (20g), og destruktiv støtmotstand når 980m/s² (100g), tilstrekkelig til å takle utilsiktede kollisjoner under transport og installasjon. Vibrasjonsmotstanden er 10Hz–55Hz med en amplitude på 1,5 mm, noe som sikrer stabil drift nær vibrasjonskilder som vifter og kompressorer. Driftstemperaturområdet er -40 °C til 85 °C, og fuktighetstoleranse er 5 %–85 %, tilpasset fuktige omgivelser.

Når det gjelder levetid, er den mekaniske levetiden 2×10⁵ operasjoner, og den elektriske levetiden er 2×10⁴ operasjoner under 43A 250VAC, PÅ/AV-forhold 1s/9s og romtemperaturforhold. Ovennevnte levetidsdata er referanseverdier under testforholdene spesifisert i dataarket. Faktisk levetid vil bli påvirket av belastningstype, koblingsfrekvens, omgivelsestemperatur og andre faktorer. For utstyr som ladepeler og invertere kan dette levetidsnivået møte flere års normale brukssykluser.

Konstruksjon og utvalg basert på driftsmiljø

FH20T gir to interne strukturbeskyttelsesmetoder, som kan velges i henhold til renheten til det faktiske arbeidsmiljøet:

• Flussikker: Egnet for rene miljøer, fri for etsende gasser som H₂S, SO₂, NO₂ og ledende støv. Denne typen kan hindre fluss i å trenge inn under lodding og har en kostnadsfordel.
• Plastforseglet: Anbefales for ikke-rene miljøer som industriområder og utendørs skap som kan inneholde etsende gasser eller støv. Den plastforseglede strukturen kan mer effektivt isolere eksterne forurensninger og sikre langsiktig lav kontaktmotstand.

De to strukturene har samme konturdimensjoner: 30,3 mm (L) × 15,4 mm (B) × 23,1 mm (H). De bruker standard PCB pin montering. PCB-layouttoleransen anbefales å kontrolleres innenfor ±0,1 mm. For disposisjonsdimensjonstoleranser, se de detaljerte merknadene i dataarket.

Typiske applikasjoner

FH20T er hovedsakelig designet for ny energi, PV-industrien og ladehauger. I disse applikasjonene brukes den som et PCB-montert strømrelé for belastningssvitsjing og strømkontroll der 43A svitsjingsevne, høy isolasjonsytelse og et kompakt fotavtrykk kreves.

Fotovoltaiske omformere og PV-systemer

FH20T kan brukes i fotovoltaiske vekselrettere og PV-systemer for lastveksling, hjelpestrømstyring og utgangskontroll. Når designet må samsvare med IEC62109-2:2011, kan BG-versjonen med 2,0 mm kontaktavstand velges.

Ladehauger

I ladehauger kan FH20T brukes til intern strømbryting, utgangskontroll og hjelpelastkontroll. Dens 43A-svitsjingsevne og PCB-montering gjør den egnet for kompakte ladeutstyr.

Nytt energiutstyr

For annet nytt energiutstyr gir FH20T en koblingsløsning for strømstyring og lastveksling. Hvis reléet brukes til kontinuerlig strømføring, bør reduksjonen evalueres basert på omgivelsestemperatur, PCB-kobberfolie og terminaltemperaturøkning.

Ofte stilte spørsmål

Konklusjon

FH20T nytt energirelé tar 43A svitsjingsevne, BG versjon ≥2,0 mm sikkerhetsgap, IEC62109-2:2011 samsvar, UL klasse F isolasjonssystem og spolespenningsreduserende holdefunksjon som kjernekonkurranseevne. Den oppfyller ikke bare de strenge sikkerhetsisolasjonskravene til fotovoltaiske omformere, men tilpasser seg også jakten på høy strøm og lang levetid i ladehauger for elektriske kjøretøy. Dens kompakte PCB-design og fleksible miljøtilpasningsevne gjør den til en pålitelig koblingskomponent i nye energikraftprodukter.

For flere spolespenningsmodeller eller tilpasningstjenester, vennligst kontakt vårt tekniske supportteam. Spesifikasjoner kan endres uten varsel. Vennligst se det siste offisielle dataarket.
