Hjem / Nyheter / Bransjenyheter / FH67NE 200A/270A nytt energirelé | Høystrømsbryter på 1000VAC for solcelleanlegg, batterilagring og industrielt utstyr

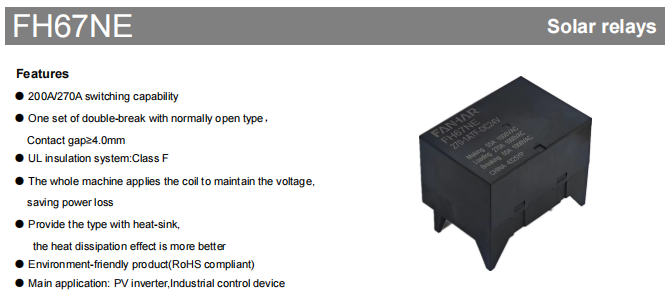

Produktoversikt
Den FH67NE er en høy ytelse, høy effekt nytt energirelé utviklet av Zhejiang Fanhar Electronics (FANHAR) for ny solcelleenergi og industrielle høybelastningsapplikasjoner. Den er tilgjengelig med to alternativer for kontaktsvitsjing – 200A og 270A – med et enkelt sett med dobbeltbrytende, normalt åpne kontakter med en kontaktavstand på 4,0 mm eller mer. Ved å bruke AgSnO₂ som kontaktmateriale, kan reléet bytte opp til 220A (200A-versjon) eller 275A (270A-versjon) ved 1000VAC, med maksimal svitsjekapasitet på henholdsvis 220.000VA og 275.000VA. Med enestående elektrisk ytelse, streng sikkerhetsdesign og omfattende internasjonale sertifiseringer, har FH67NE blitt en kjernebryterkomponent i krevende applikasjoner som PV-omformere, energilagringssystemer og industrielt kontrollutstyr.
Ettersom den globale PV installert kapasiteten fortsetter å øke og energilagringsindustrien ekspanderer raskt, stiller nye energisystemer stadig strengere krav til reléer når det gjelder høystrømbæreevne, høyspenningssikkerhetsmarginer og langsiktig pålitelighet. FH67NE er nettopp Fanhars flaggskips nye energireléprodukt utviklet som svar på denne bransjetrenden, og dekker effektivt det presserende markedets behov for reléer med høy effekt, høy sikkerhet og lavt energiforbruk.
Valgguide: Sammenligning av 200A og 270A versjoner
Den FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| Parameter | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Merkestrøm (bærende) | 200A | 270A |
| Maks. Byttestrøm | 220A | 275A |
| Maks. Byttekapasitet | 220 000 VA | 275 000 VA |
Begge versjonene er identiske i kontaktgap (≥4,0 mm), isolasjonsklasse (klasse F), spoleparametere og generelle dimensjoner. Valget bør primært baseres på den faktiske belastningsstrømmen og koblingskapasitetskravene til systemet.
Kjerne tekniske fordeler
Dobbeltbrytende struktur for høyspenningssikkerhet
Den product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Klasse F isolasjonssystem for høy temperatur og lang levetid
Den UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.
Valgfri kjøleribbedesign for forbedret termisk styring
Den FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Miljøvennlig og globalt tilpasningsdyktig
Den product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

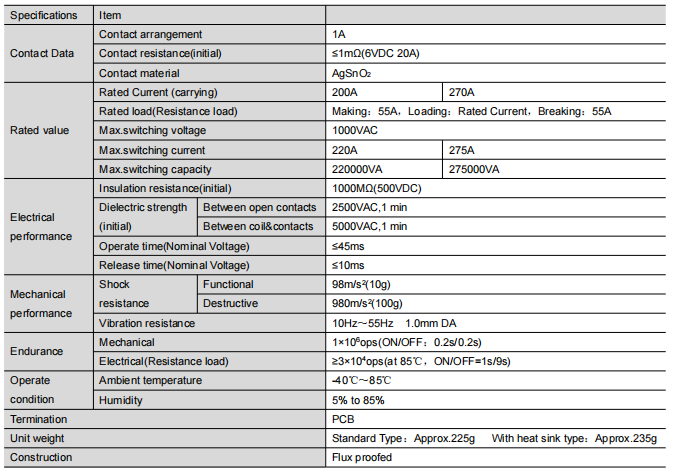

Kjerne elektrisk ytelse
Lasteevne
Den FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Kontakt Reliability
Innledende kontaktmotstand er ≤1mΩ (testet ved 6VDC 20A), noe som sikrer ekstremt lave ledningstap og oppfyller de strenge kravene til lav varme i høystrømapplikasjoner.
Isolasjon og dielektrisk styrke
Innledende isolasjonsmotstand når 1000MΩ (testet ved 500VDC). Dielektrisk styrkeytelse er enestående: 2500VAC/1min mellom åpne kontakter og 5000VAC/1min mellom spole og kontakter, noe som gir rikelige sikkerhetsmarginer for systemet.
Responstid
Driftstid (ved nominell spenning) ≤45ms, utløsningstid (ved nominell spenning) ≤10ms, gir rask og pålitelig respons for å møte de raske koblingskontrollkravene til PV-omformere og annet utstyr.
Spolespesifikasjoner og energieffektiv drift
Den FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Nominell spenning | Driftsspenning (VDC) | Utløserspenning (VDC) | Merkestrøm (±10 %) | Spolemotstand (±10 %) | Nominell kraft | Opprettholde spenning | Maks spenning |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 666,7mA | 9Ω | 4W | 55%–100%Un (Omgivelsestemperatur 23 ℃) 55%–60%U (Omgivelsestemperatur 85 ℃) | DC 7,2V |
| DC 9V | ≤6,75 | ≥0,45 | 444,4mA | 20,3Ω | DC 10,8V | ||
| DC 12V | ≤9.00 | ≥0,60 | 333,3mA | 36Ω | DC 14,4V | ||
| DC 24V | ≤18.00 | ≥1,20 | 166,7mA | 144Ω | DC 28,8V | ||
| DC 48V | ≤36,00 | ≥2,40 | 83,3mA | 576Ω | DC 57,6V |
Driftsmerknader:.
Den coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
For å unngå overoppheting og skade på spolen, må du ikke bruke spenning kontinuerlig som overstiger maksimal støttespenning. Den maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Typiske applikasjonsscenarier
Som et kjernekoblingselement i PV-systemer, håndterer FH67NE sikker make/break-kontroll på både DC- og AC-siden. Dens 200A/270A høye strømbærende kapasitet håndterer enkelt strømkravene til høyeffekts PV-strenger, mens ≥4,0 mm kontaktgap og 5000VAC spole-til-kontakt-motstandsspenning gir betydelige sikkerhetsmarginer for høyspenningsapplikasjoner.
I batterilagringssystemer brukes FH67NE for kontroll og beskyttelse av batteripakkens lade-/utlading. Det lave strømforbruket muliggjort av dens magnetiske låsedesign stemmer perfekt med de strenge energieffektivitetskravene til ESS, mens det brede driftstemperaturområdet sikrer stabil drift i utendørs oppbevaringsskap og lignende miljøer.
For belastningssvitsjing av industriutstyr med høy effekt, tilbyr FH67NE en svært pålitelig på/av-kontrollløsning. Dens utmerkede vibrasjons- og støtmotstand, sammen med en mekanisk levetid på opptil 1 million operasjoner, gjør den i stand til å håndtere ulike tøffe industrielle feltmiljøer.
Sertifiseringer og kvalitetssikring
Den FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
Som et nasjonalt høyteknologisk foretak har Fanhar Electronics blitt sertifisert i henhold til ISO9001 kvalitetsstyringssystem, ISO14001 miljøstyringssystem og ISO45001 styringssystem for arbeidshelse og sikkerhet. Selskapet investerer 5–8 % av årlige salgsinntekter i FoU og har fått over 40 nasjonale bruksmodell- og oppfinnelsespatenter. Et kvalitetskontrollsystem i full prosess som dekker design, innkjøp av råvarer og produksjon sikrer at hvert FH67NE-relé leverer konsistent og pålitelig kvalitet.
Konklusjon
Den FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Ofte stilte spørsmål
Spørsmål 1: Hva er hovedforskjellene mellom FH67NE 200A- og 270A-versjonene?

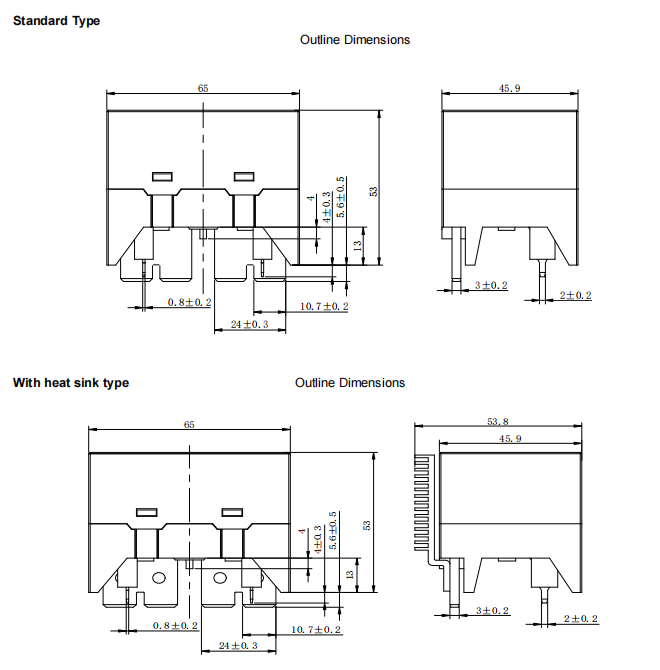

Den core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
Q2: Hvilke praktiske fordeler gir ≥4,0 mm kontaktgap?
Den large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
Q3: For hvilke scenarier anbefales kjøleribbemodellen?
Den heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
Q4: Hva er miljøtilpasningsevnen til FH67NE?
Driftstemperaturområde -40°C~85°C, fuktighetsområde 5%~85%. Vibrasjonsmotstand 10Hz~55Hz/1.0mm DA, støtmotstand funksjonell 98m/s² (10g) og destruktiv 980m/s² (100g), oppfyller kravene til ulike tøffe miljøer som utendørs PV-stasjoner og industriell distribusjon.
Q5: Kan prøver eller teknisk støtte gis?
Fanhar Electronics støtter prøveutlevering og teknisk utvelgelsesassistanse basert på kundens krav. For spesielle tilpasningsbehov (strukturelle, parameterjusteringer osv.), vennligst kontakt Fanhar salgs- eller teknisk supportteam for ytterligere assistanse. Denne produktintroduksjonen er kun for referanse. Spesifikasjoner kan endres uten varsel. For den nyeste tekniske dokumentasjonen, vennligst kontakt Fanhar salgsteam.
