Forstå strømshuntmotstander: En omfattende guide til presisjonsstrømmåling

Hva er en strømshuntmotstand?

A Nåværende shuntmotstand er en presisjonskomponent med lav motstand designet for å måle elektrisk strøm ved å produsere et lite, proporsjonalt spenningsfall over terminalene. Basert på Ohms lov (V = I × R), konverterer disse motstandene strømstrømmen til et målbart spenningssignal, noe som muliggjør nøyaktig strømovervåking uten vesentlig forstyrrelse av kretsdriften.

Disse essensielle komponentene er bredt distribuert på tvers av kraftelektronikk, batteristyringssystemer, industriell automasjon og bilapplikasjoner der presis strømføling er avgjørende for ytelsesoptimalisering og sikkerhetsovervåking.

Nøkkelegenskaper for strømshuntmotstander

Grunnleggende driftsprinsipper

Nåværende shuntmotstander fungerer på et enkelt, men elegant prinsipp:

• Når den plasseres i serie med en last, genererer motstanden et spenningsfall proporsjonalt med strømmen som flyter gjennom den
• Denne spenningen måles ved hjelp av høyimpedansforsterkningskretser eller analog-til-digital-omformere
• Den målte strømmen beregnes ved hjelp av formelen: I = V ÷ R, hvor motstanden forblir konstant
• Typiske motstandsverdier varierer fra mikro-ohm til titalls milliohm for å minimere strømtap

Kritiske ytelsesparametre

Velge passende Nåværende shuntmotstand krever nøye evaluering av flere nøkkelspesifikasjoner:

• Motstandsverdi: Vanligvis varierer fra 0,1 mΩ til 100 mΩ, valgt basert på maksimal strøm og akseptabelt spenningsfall
• Effektvurdering: Bestemmer varmeavledningskapasiteten, beregnet ved bruk av P = I² × R med 25-50 % sikkerhetsmargin
• Temperaturkoeffisient (TCR): Måler motstandsstabilitet over temperaturvariasjoner, med førsteklasses shunter som tilbyr ±10 ppm/°C eller lavere
• Toleranse: Indikerer presisjonsnivå, fra ±0,01 % for laboratoriekvalitet til ±1-5 % for generelle bruksområder
• Spenningsfall: Standardverdier inkluderer 50mV, 75mV eller 100mV ved merkestrøm for kompatibilitet med måleinstrumenter

Typer strømshuntmotstander

Presisjonsstrømshunt vs. standardshunt

Presisjonsstrømshunt motstander representerer det høyeste nivået av gjeldende sensorteknologi, konstruert for applikasjoner som krever eksepsjonell nøyaktighet og stabilitet. Disse spesialiserte komponentene minimerer målefeil gjennom avansert materialvalg og produksjonsprosesser.

Nøkkeldifferensiatorer for Presisjonsstrømshunter inkluderer:

• Ultralave TCR-verdier (ofte under ±10 ppm/°C) sikrer minimal drift over driftstemperaturer
• Trange toleransespesifikasjoner (±0,01 % til ±0,1 %) for overlegen målingsrepeterbarhet
• Fire-terminal Kelvin-tilkoblinger som eliminerer ledningsmotstandsfeil
• Langsiktig stabilitet med minimale aldringseffekter over lengre driftsperioder
• Overlegen ytelse i kalibreringslaboratorier, testutstyr og kritiske overvåkingssystemer

Konfigurasjoner av DC-strømshuntmotstand

DC-strømshuntmotstander er spesifikt optimalisert for likestrømsapplikasjoner, med konstruksjonsmetoder som adresserer de unike utfordringene ved DC-måling:

• Manganin eller Constantan legeringskonstruksjon gir nesten null termisk EMF
• Panelmonterte design med robuste terminaler for industrielle miljøer
• Standardisert 75mV utgang ved merkestrøm for sømløs integrasjon med analoge målere
• Høy overbelastningskapasitet (vanligvis 120 % av merkestrømmen i 2 timer)
• Driftstemperaturen varierer fra -40°C til 60°C for tøffe industrielle forhold.

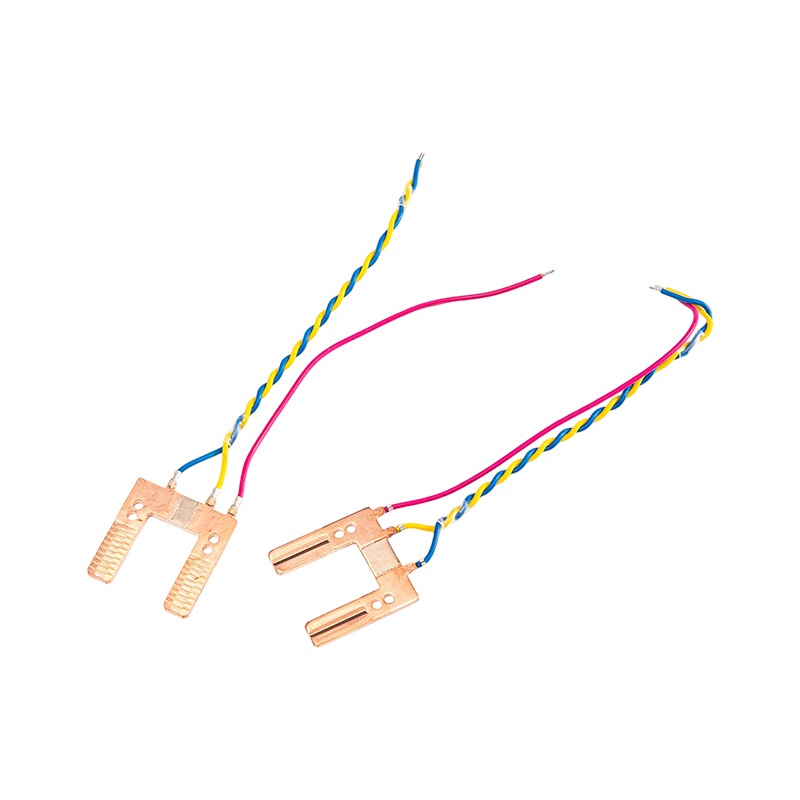

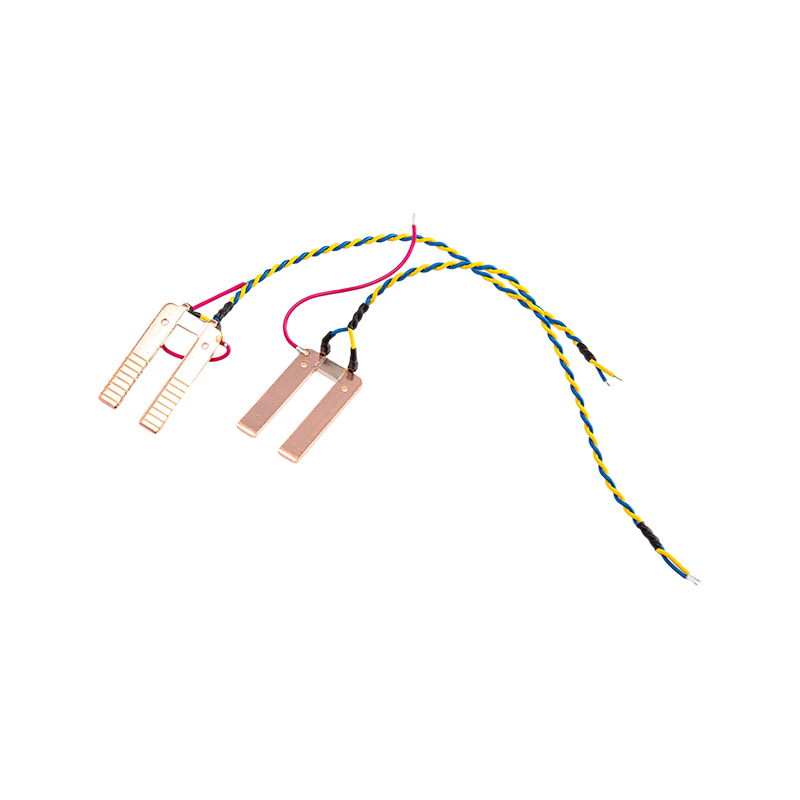

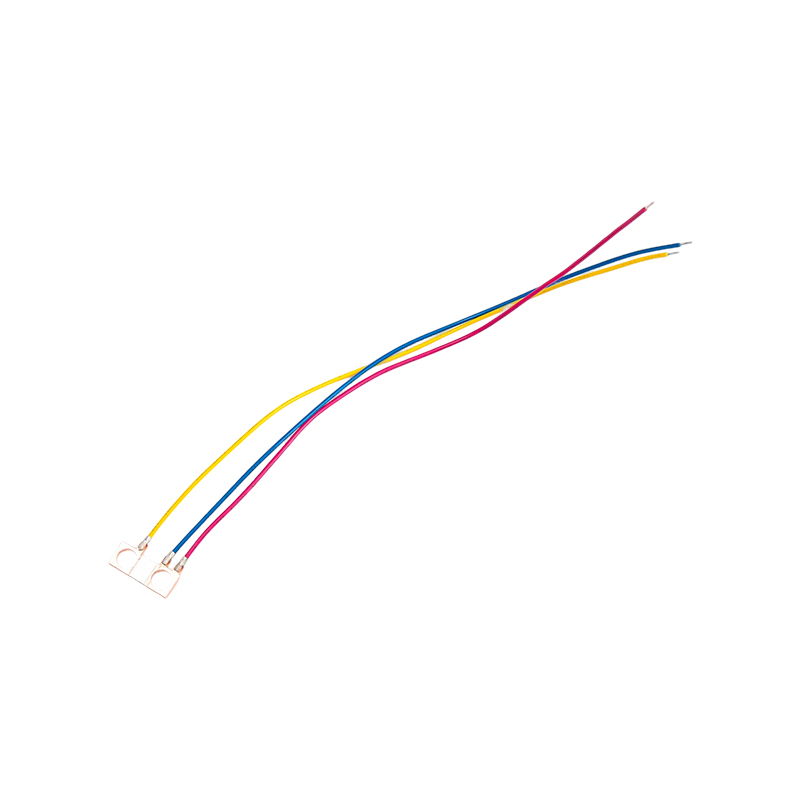

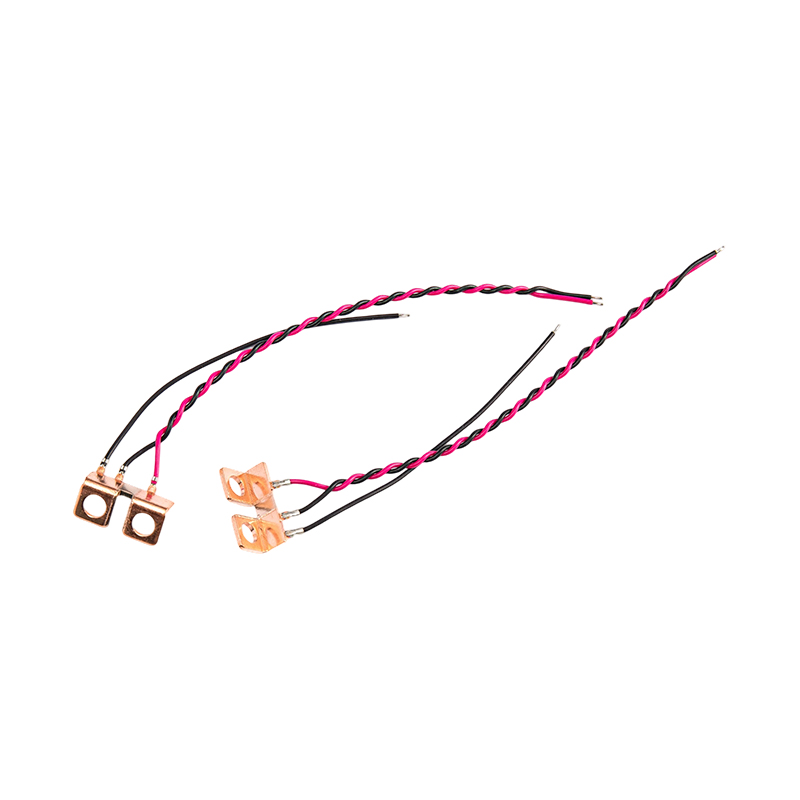

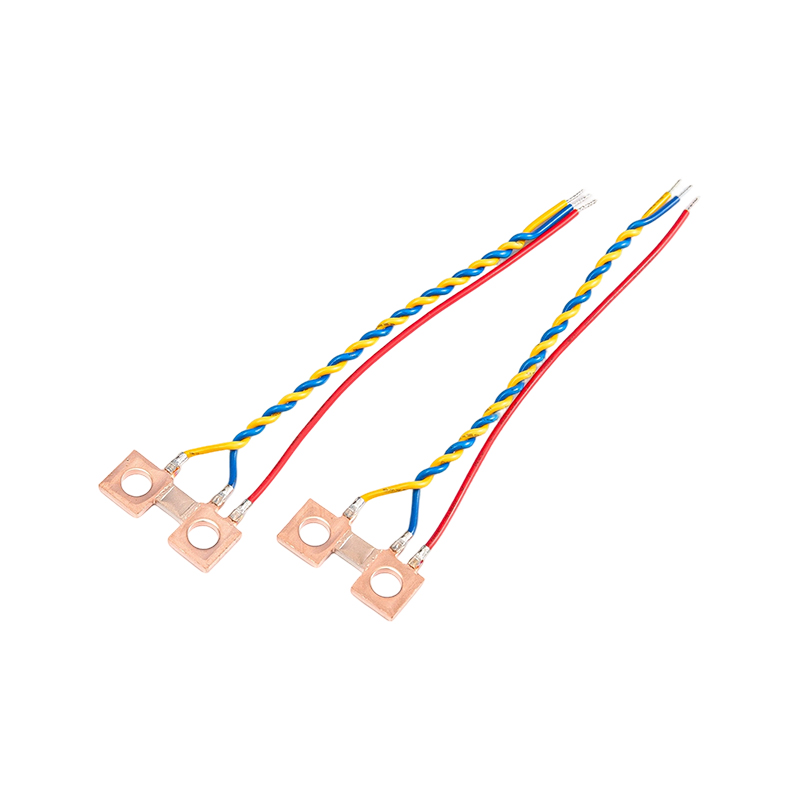

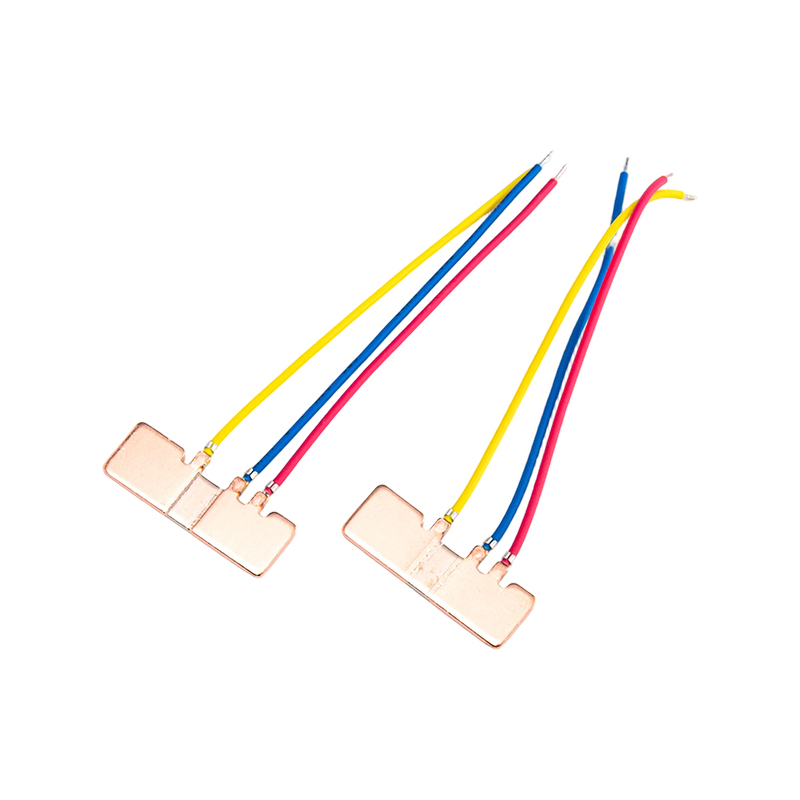

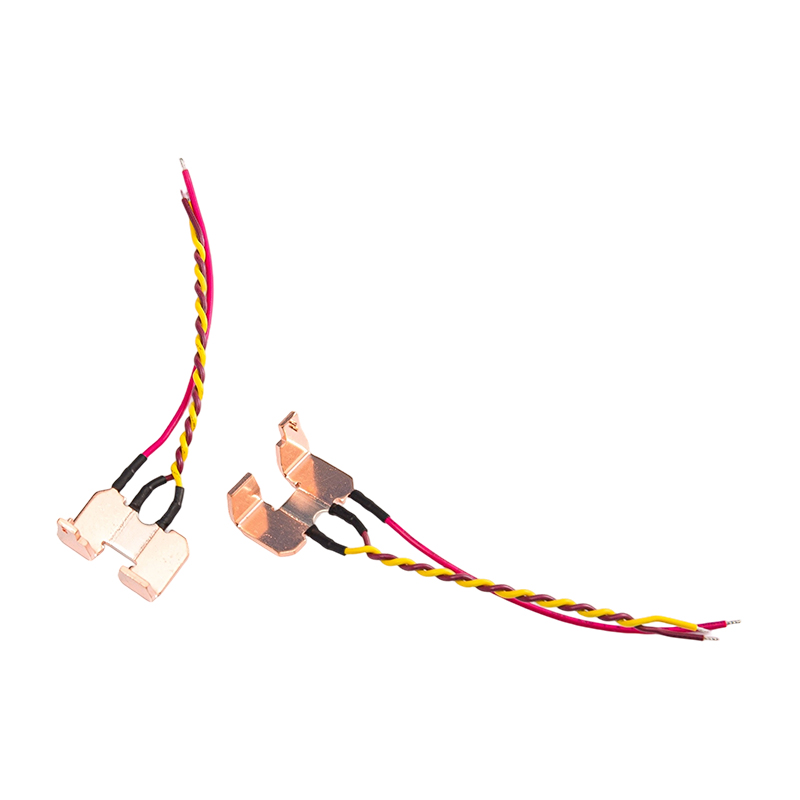

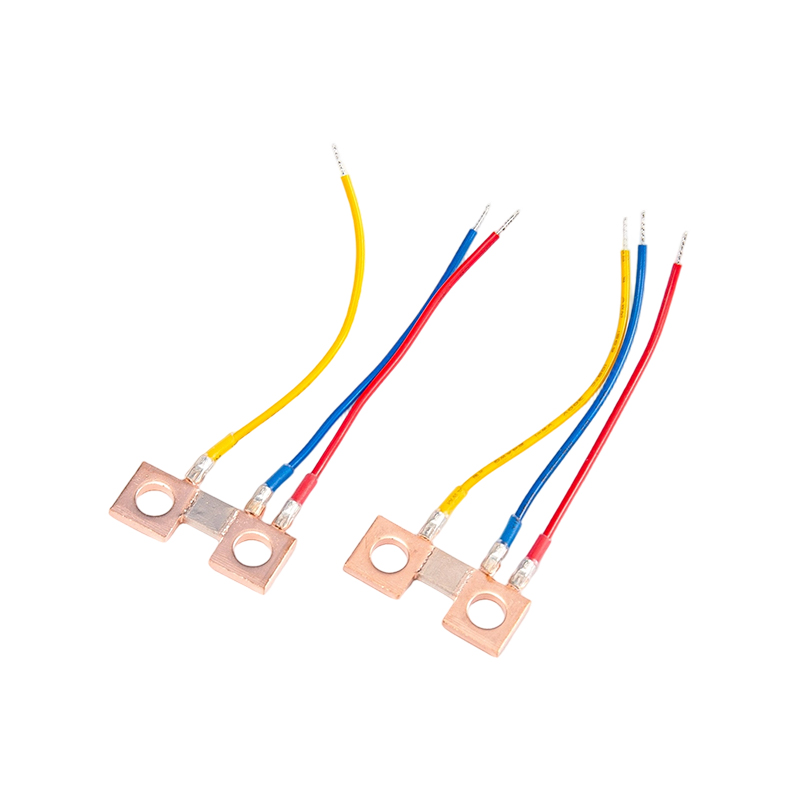

Elektriske shunter av konstruksjonsteknologi

Elektriske shunter er produsert ved hjelp av forskjellige teknologier, som hver tilbyr forskjellige fordeler:

• Metallfolie-shunter: Gir eksepsjonell presisjon med TCR så lavt som ±5 ppm/°C, ideelt for høyfrekvente og presisjonsapplikasjoner

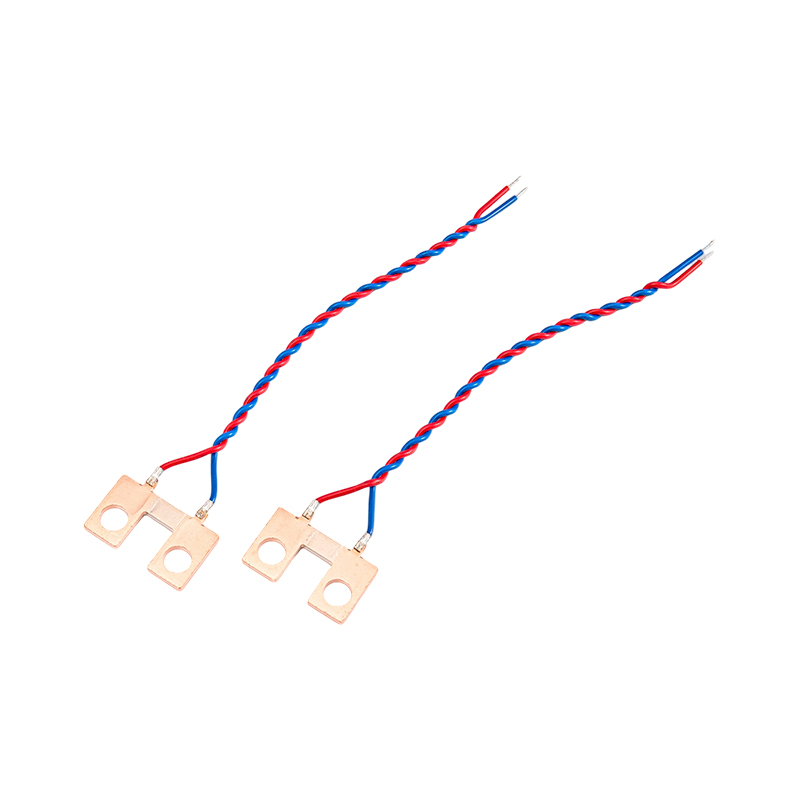

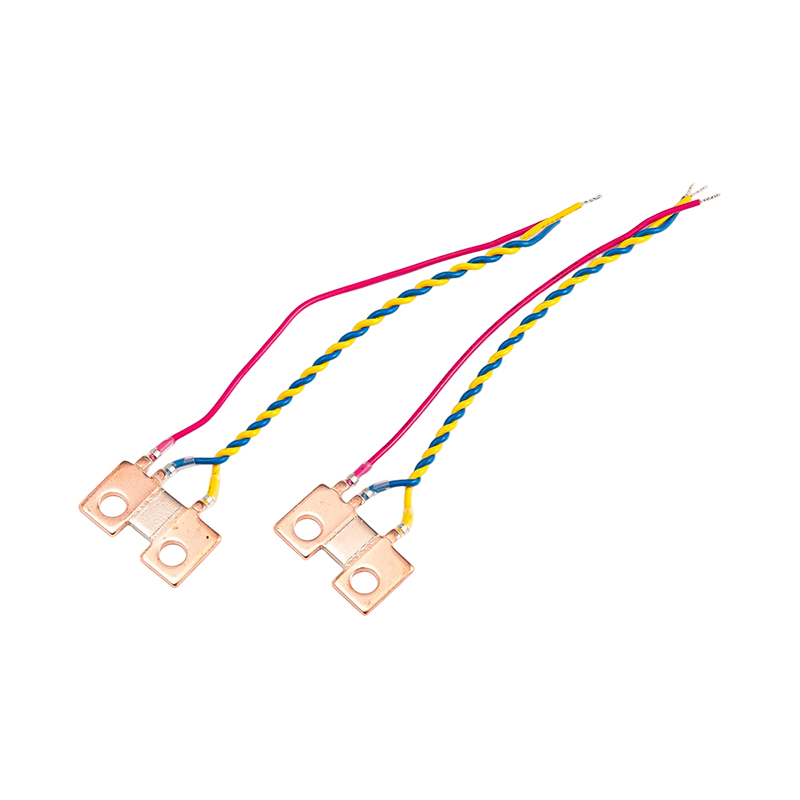

• Metallstrimmel/plateshunter: Tilbyr utmerket krafthåndtering og overspenningskapasitet for bil- og industridrift
• Trådviklede shunter: Lever overlegen stabilitet og høy effektkapasitet, men med høyere induktans som begrenser AC-ytelsen
• Tykkfilmshunter: Kostnadseffektiv løsning for høyvolumsapplikasjoner med moderate presisjonskrav

Applikasjoner på tvers av bransjer

Bil- og elektriske kjøretøysystemer

Bilsektoren representerer et av de raskest voksende markedene for Nåværende shuntmotstands , drevet av kjøretøyelektrifisering og avanserte elektroniske systemer. Kritiske applikasjoner inkluderer:

• Battery Management Systems (BMS) overvåker lade-/utladningsstrømmer for estimering av ladetilstand
• On-board ladere (OBC) gir tilbakemelding for strømkontroll og overbelastningsbeskyttelse
• Trekkmotorkontroll som muliggjør presis dreiemoment- og hastighetsregulering
• DC-DC-omformere sikrer effektiv kraftfordeling på tvers av kjøretøyets undersystemer
• Høyspente kraftdistribusjonsenheter som krever AEC-Q200-kvalifiserte komponenter

Industriell kraftelektronikk

Industrielle applikasjoner utnytter Presisjonsstrømshunts for:

• Motordrivsystemer som krever strømtilbakemelding i sanntid for vektorkontroll
• Strømforsyningsovervåking, sikrer lastregulering og feildeteksjon
• Servodrev krevende høypresisjon strømføling for posisjonskontroll
• Energimålesystemer krever nøyaktig forbruksmåling
• Invertere for fornybar energi sporer strømstrømmen i sol- og vindsystemer

Forbrukerelektronikk og telekommunikasjon

Kompakt Nåværende shuntmotstands aktiver avansert funksjonalitet i:

• Batteristyring for smarttelefon sikrer trygge ladesykluser
• Bærbare strømadaptere overvåker utgangsstrøm
• 5G-basestasjoner som administrerer strømdistribusjon over RF-forsterkere
• Datasenterutstyr sporer strømforbruket på servernivå
• Bærbare enheter som optimerer batterilevetiden gjennom nøyaktig strømovervåking

Designhensyn og beste praksis

Implementering av Kelvin Connection

For å oppnå maksimal nøyaktighet med lav motstand Nåværende shuntmotstands , er det viktig å implementere riktige Kelvin-forbindelser (4-leder). Denne teknikken skiller strømførende baner fra spenningsfølende baner, og eliminerer feil forårsaket av lednings- og kontaktmotstand.

Retningslinjer for implementering inkluderer:

• Før sensorlinjer fra de indre kantene av motstandsputene nærmest det resistive elementet
• Oppretthold lik lengde og dimensjon for sansespor for å sikre balansert måling
• Plasser strømsensorforsterkerne så nær shunten som mulig
• Unngå viaer i shuntputer for å forhindre loddetransport og ujevn motstand

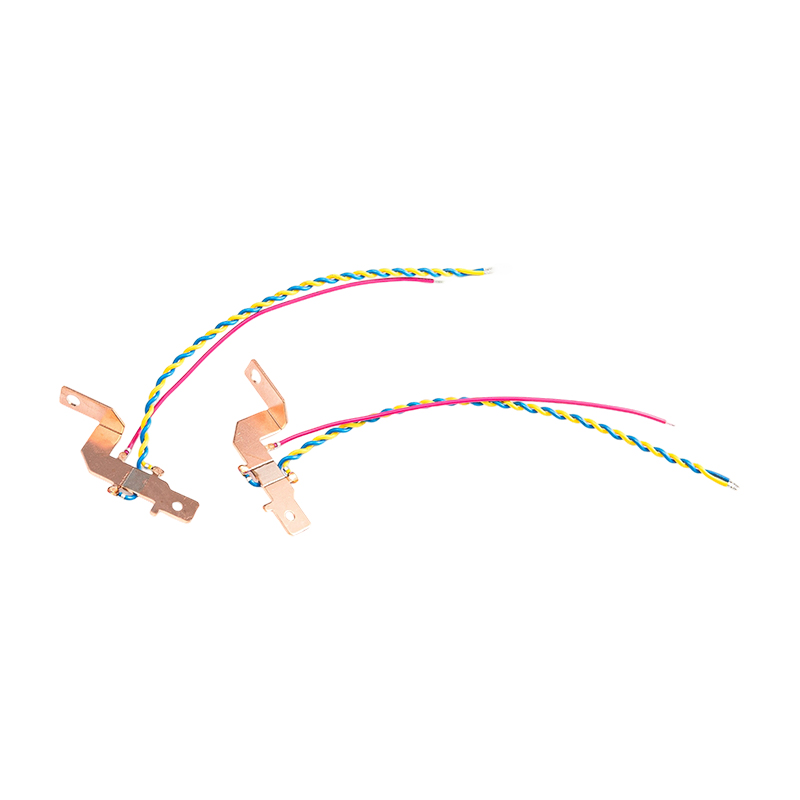

• Bruk differensiell parruting for sensorlinjer for å avvise vanlig modusstøy

Termiske styringsstrategier

Krafttap inn DC-strømshuntmotstander genererer varme som kan påvirke målenøyaktigheten. Effektiv termisk styring krever:

• Riktig reduksjon – driftsmotstander under maksimale verdier for å forlenge levetiden
• Tilstrekkelig kobberareal på PCB for varmespredning
• Hensyn til omgivelsestemperatur og luftstrøm i skapdesign
• Valg av materialer med lav TCR for å minimere temperaturindusert drift
• Bruk av termiske grensesnittmaterialer ved montering av panel-shunter

Sensing på høy side vs. lav side

Plassering av Elektriske shunter innen kretser påvirker systemytelsen:

Utvalgsveiledning for ingeniører

Beregning av motstandskrav

Bestemme det optimale Nåværende shuntmotstand verdi innebærer å balansere flere faktorer:

• Målspenningsfall: Typisk 50-100mV for kompatibilitet med standard ADC-er og målere
• Maksimal strøm: Beregn R = V ÷ I for å bestemme nødvendig motstand
• Effekttap: Kontroller at P = I² × R holder seg innenfor nominelle grenser med en sikkerhetsmargin
• Signal-til-støy-forhold: Sørg for at spenningsfallet overstiger systemets støybunn for pålitelig måling

Materialvalgskriterier

Legeringssammensetning påvirker direkte Presisjonsstrømshunt ytelse:

• Manganin: Foretrukket for presisjonsapplikasjoner med TCR ~±10-50 ppm/°C og utmerket langtidsstabilitet
• Constantan: Tilbyr god stabilitet med moderat TCR for generell industriell bruk
• Zeranin: Avansert legering som gir ultralav TCR for høyeste presisjonskrav
• Kobber: Brukes i høystrømsapplikasjoner der kostnadene er det primære problemet

FAQ

Hva er forskjellen mellom en strømshuntmotstand og en strømfølende motstand?

Selv om begrepene ofte brukes om hverandre, innebærer de vanligvis forskjellige brukstilfeller. Gjeldende sensormotstander er generelt lavmotstandskomponenter integrert i elektroniske kretser for overvåking og kontroll, designet med kontrollert frekvensrespons for presisjonsapplikasjoner. Nåværende shuntmotstander er ofte forbundet med høyere strømmålinger og kan brukes i kraftdistribusjon, instrumentering eller måleapplikasjoner. Begge er avhengige av det samme Ohms lovprinsipp, men er forskjellige i skala, konstruksjon og bruksmiljø.

Hvordan velger jeg riktig motstandsverdi for min nåværende shuntmotstand?

Velge passende resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Hva er TCR, og hvorfor har det betydning for nåværende shuntmotstander?

TCR (Temperature Coefficient of Resistance) måler hvor mye motstand endres med temperaturen, uttrykt i ppm/°C (deler per million per grad Celsius). For en shuntmotstand med 100 ppm/°C TCR og 100Ω startmotstand, forårsaker en temperaturendring på 50°C en 0,5Ω motstandsforskyvning. Dette påvirker målenøyaktigheten direkte – høyere TCR betyr større feil ettersom temperaturen varierer. Premium Presisjonsstrømshunts tilbyr TCR så lavt som ±10 ppm/°C, avgjørende for bilindustrien (-40°C til 125°C) og industrielle applikasjoner der temperatursvingninger er betydelige.

Hva er en Kelvin-tilkobling, og når bør jeg bruke den?

En Kelvin (4-leder) tilkobling bruker fire terminaler: to for å føre strøm og to dedikerte sensorterminaler for spenningsmåling. Dette eliminerer feil fra lednings- og kontaktmotstand, noe som kan introdusere 10-15 % målefeil i 2-tråds konfigurasjoner ved måling av milliohm-område shunter. Bruk Kelvin-tilkoblinger for alle Presisjonsstrømshunt applikasjoner, spesielt når motstandsverdier er under 10mΩ eller når nøyaktighet bedre enn 0,5 % kreves. Implementering innebærer å dirigere sensorlinjer fra innsiden av motstandsputene og opprettholde like sporlengder.

Hvordan er strømshuntmotstander sammenlignet med Hall-effektsensorer for strømmåling?

Nåværende shuntmotstands gir høyere nøyaktighet (spesielt ved DC/lav frekvens), lavere kostnader og bredere frekvensrespons, e men genererer varme (I²R-tap) og gir ingen galvanisk isolasjon. Halleffektsensorer gir iboende isolasjon og ubetydelig effekttap, men har moderat nøyaktighet påvirket av eksterne magnetiske felt, og høyere kostnader. For DC-applikasjoner som krever høy presisjon, som batteristyringssystemer, er shuntmotstander vanligvis foretrukket. Hall-sensorer foretrekkes når isolasjon er kritisk eller i høystrømsapplikasjoner der varmespredning er et problem.

Hva er standard spenningsfall for DC t-shuntmotstander?

Bransjestandard DC-strømshuntmotstander produserer vanligvis 75mV ved merkestrøm, selv om 50mV og 100mV varianter også er vanlige. Denne standardiseringen sikrer kompatibilitet med analoge panelmålere og måleinstrumenter designet for disse spesifikke spenningsområdene. For eksempel har en 100A/75mV shunt 0,00075Ω motstand, mens en 50A/75mV shunt har 0,0015Ω. Når du velger shunter for eksisterende utstyr, verifiser målerens fullskala spenningskrav for å sikre riktig skalering og nøyaktighet.

Kan strømshuntmotstander brukes i AC-applikasjoner?

Ja, Nåværende shuntmotstands fungerer for AC-måling, men hensynet skiller seg fra DC-applikasjoner. Trådviklede shunter viser induktans som kan forårsake faseskift og målefeil ved høyere frekvenser. Metallfolie- eller metallplateshunter gir lavere induktans og bedre AC-ytelse. For rene AC-applikasjoner er strømtransformatorer (CT-er) ofte foretrukket siden de gir isolasjon og håndterer høye strømmer uten varmeutvikling. For DC-forspent vekselstrøm eller krav til bredt frekvensområde forblir imidlertid shuntmotstander effektive når de er riktig spesifisert for frekvensrespons.

Hva forårsaker målefeil for strømshuntmotstander, og hvordan kan jeg minimere dem?

Primære feilkilder inkluderer: termisk drift (minimert ved å velge lav-TCR-materialer), blymotstand (eliminert via Kelvin-tilkoblinger), termoelektriske spenninger (redusert av konsekvent materialbruk og temperaturgradienter), problemer med PCB-layout (løst gjennom riktig sporruting og forsterkerplassering), og selvoppvarming (styrt gjennom termisk design og derating). Ytterligere faktorer inkluderer loddekvalitet, kontaktmotstand ved terminaler og elektromagnetisk interferens. Å følge produsentens retningslinjer for layout og implementere riktig termisk styring kan redusere den totale feilen til under 0,1 % i presisjonsapplikasjoner.

Hvilke sertifiseringer bør jeg se etter i strømshuntmotstander for biler?

For bilapplikasjoner, søk Nåværende shuntmotstands med AEC-Q200-kvalifisering – den globale standarden for stresstesting av passive komponenter i bilmiljøer. Ytterligere viktige sertifiseringer inkluderer ISO9001 (kvalitetsstyring), ISO14001 (miljø) og ISO45001 (arbeidsmessig helse og sikkerhet). For internasjonale markeder sikrer UL-anerkjennelse, TUV-sertifisering og overholdelse av EUs ROHS/REACH-direktiver overholdelse av forskrifter. Disse sertifiseringene garanterer at komponenter tåler biltemperaturområder (-40°C til 125°C), vibrasjoner og langsiktige krav til pålitelighet.

Hvordan beregner jeg kraften som trengs for min nåværende shuntmotstand?

Beregn effekttap ved å bruke P = I² × R, der I er den maksimale kontinuerlige strømmen, og R er shuntmotstanden. Bruk en sikkerhetsmargin på 25-50 % over den beregnede effekten. For eksempel, med 20A gjennom en 5mΩ shunt: P = 20² × 0,005 = 2W. Velg en motstand på 3W eller høyere. Vurder reduksjonskurver - mange motstander må reduseres over 70 °C omgivelsestemperatur. For pulserende applikasjoner, verifiser motstandens pulskapasitet, da toppeffekthåndtering ofte overstiger kontinuerlige klassifiseringer. Se alltid produsentens datablad for spesifikke reduksjonskrav.
