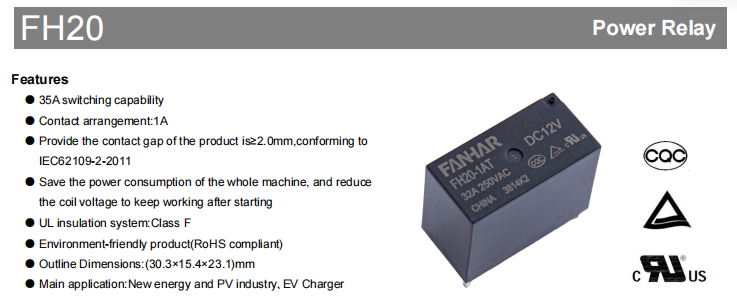

Nytt energirelé i FH20-serien: En koblingsløsning med høy pålitelighet for nye energi- og ladeanlegg

Kjernefordeler: Trygg, effektiv og varmebestandig

Tilstrekkelig kontaktgap for å møte standarder for fotovoltaisk sikkerhet

Kontaktgapet etter at reléet åpner påvirker isolasjonssikkerheten direkte. FH20-serien har et kontaktgap på ≥2,0 mm, som fullt ut samsvarer med IEC 62109-2-2011 standarden «Sikkerhetskrav for strømomformere for bruk i solcelleanlegg». For fotovoltaiske omformere er denne standarden obligatorisk. 2,0 mm gapet sikrer effektiv lysbueavbrudd selv under overspenningsforhold, og beskytter nedstrømskretser og operatørsikkerhet.

Hold-etter-start spenningsreduksjon til betydelig lavere systemstrømforbruk

FH20 bruker en arbeidsstrategi som reduserer spolespenningen etter første valgopp. Når reléet er lukket, trengs bare en lavere spolespenning for å opprettholde kontakttilstanden, noe som reduserer spolestrømforbruket betydelig sammenlignet med kontinuerlig fullspenningsdrift. For eksempel, med 12 V-modellen, er holdeeffekten langt lavere enn de 1400 mW som kreves for pick-up. Denne funksjonen er spesielt gunstig for ladere og omformere som krever lang standby eller kontinuerlig drift, noe som effektivt reduserer systemtemperaturøkning og energitap.

UL klasse F isolasjonssystem for høyere temperaturtoleranse

Varmemotstandsvurderingen til isolasjonssystemet bestemmer reléets levetid under høye temperaturforhold. FH20-serien bruker et UL-anerkjent klasse F-isolasjonssystem, som tillater en maksimal varmepunkttemperatur på 155 °C–25 °C høyere enn vanlig klasse B (130 °C). Dette betyr at ved en omgivelsestemperatur på 85 °C har reléet fortsatt god termisk margin, noe som gjør det spesielt egnet for utstyr installert i lukkede, dårlig ventilerte eller utendørs høytemperaturmiljøer.

Miljøvennlige materialer, RoHS-kompatibel

Fra kontakter til hus, produktet bruker materialer som oppfyller RoHS-kravene, fri for bly, kvikksølv, seksverdig krom og andre farlige stoffer, noe som sikrer barrieregratis eksport til regioner med strenge miljøbestemmelser, som EU.

Belastningsevne og elektriske parametere

FH20-serien bruker et 1A kontaktarrangement (enpolet enkeltkast, normalt åpent), med AgSnO₂ (sølvtinnoksid) kontaktmateriale. Dette materialet gir utmerket motstand mot sveising og buerosjon, noe som gjør det spesielt egnet for hyppig veksling av høystrømsresistive belastninger.

De viktigste elektriske vurderingene er oppsummert i tabellen nedenfor:

Den lave kontaktmotstanden sikrer minimalt ledningstap, mens den høye dielektriske styrken gir god sikkerhetsmargin for høy-lavspenningsisolasjon. Drifts- og utgivelsestidene oppfyller kravene til responshastighet for de fleste industrielle kontroll- og kraftelektronikkapplikasjoner.

Spolespesifikasjoner og valgguide

FH20 tilbyr flere standard spolespenninger fra 5 V til 24 V, alle med en merkeeffekt på 1400 mW. De viktigste elektriske parameterne for vanlige modeller er oppsummert nedenfor for rask tilpasning til systemkontrollspenningen:

Utvalgstips : Driftsspenningen er minimum som kreves for pålitelig pick-up; drivspenningen bør utformes slik at den ikke faller under denne verdien. Frigjøringsspenningen bestemmer følsomheten for fallut ved avslåing. Hvis ultralavt strømforbruk er kritisk, kan en høyere spolespenning (f.eks. 24 V) velges, siden driftsstrømmen er lavere, og kombinert med hold-etter-start-funksjonen kan det totale strømforbruket reduseres ytterligere.

Mekanisk robusthet og miljømessig tilpasningsevne

Nytt energiutstyr møter ofte vibrasjoner, støt og store temperaturvariasjoner. FH20-serien utmerker seg i mekanisk ytelse:

Støtmotstand : Funksjonelt sjokk opptil 196 m/s² (20 g), ødeleggende sjokk opp til 980 m/s² (100 g), tilstrekkelig til å motstå utilsiktede støt under transport og installasjon.

Vibrasjonsmotstand : 10 Hz ~ 55 Hz ved 1,5 mm amplitude, som sikrer stabil drift nær vibrasjonskilder som vifter og kompressorer.

Driftstemperaturområde : -40 °C ~ 85 °C, som dekker utendørsforhold i de fleste regioner i Kina; fuktighetstoleranse fra 5 % til 85 % for fuktige miljøer.

Når det gjelder utholdenhet, er den mekaniske levetiden 2×10⁵ operasjoner, mens den elektriske levetiden (resistiv belastning, 32 A 250 VAC, PÅ/AV = 1 s / 9 s) når 3×10⁴ operasjoner, og tilfredsstiller flere års normal bruk i ladere, vekselrettere og lignende utstyr.

Innkapslingsstiler og miljøvalg

FH20 er tilgjengelig i to innvendige beskyttelsestyper, slik at du kan velge i henhold til renheten til det faktiske arbeidsmiljøet:

Flussikker type : Passer for rene innendørsmiljøer fri for etsende gasser (H₂S, SO₂, NO₂, etc.) og ledende støv. Denne typen forhindrer inntrengning av flussmiddel under lodding og gir kostnadsfordeler.

Plastforseglet type : Anbefalt for urene omgivelser som kan inneholde etsende gasser eller støv, for eksempel industriområder eller utendørs skap. Den forseglede konstruksjonen isolerer mer effektivt eksterne forurensninger, og sikrer langterm lav kontaktmotstand.

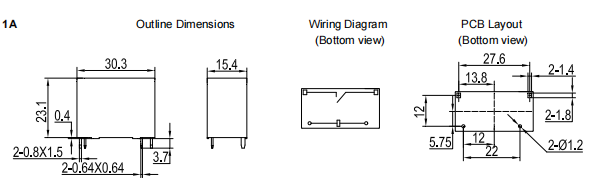

Begge typene deler de samme ytre dimensjonene: 30,3 mm (L) × 15,4 mm (B) × 23,1 mm (H). De er designet for standard PCB-stiftmontering og veier omtrent 20,7 g. PCB-layouttoleranser bør kontrolleres innenfor ±0,1 mm; for disposisjonsdimensjonstoleranser, se de detaljerte merknadene i dataarket.

Internasjonale godkjenninger på et øyeblikk

FH20-serien har oppnådd de nødvendige sikkerhetssertifiseringene for store globale markeder, noe som letter eksporten av sluttproduktene dine:

Alle tre sertifiseringene bruker AgSnO₂-kontakter og dekker både kontinuerlige 32 A og maksimale 35 A-klassifiseringer ved en temperaturklasse på 85 °C, noe som sikrer samsvar under ekstreme driftsforhold.
