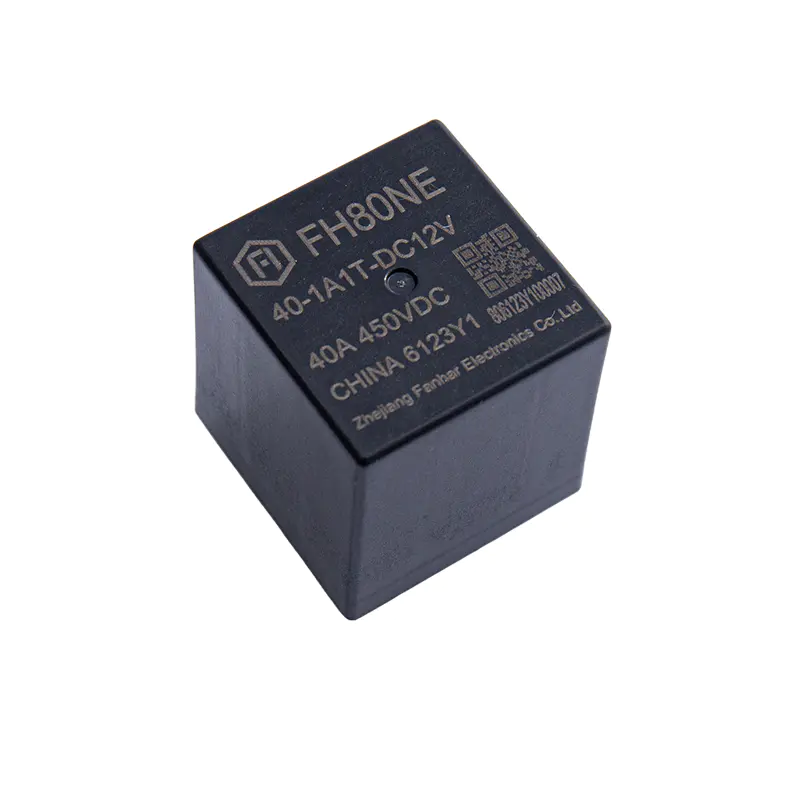

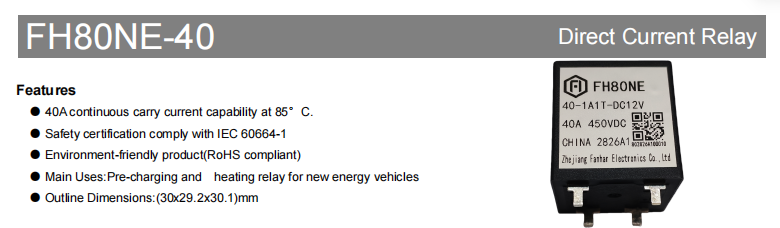

Den FH80NE-40 er et 40A høyspent DC-relé designet for høyspentsystemer i nye energikjøretøyer. Den er hovedsakelig beregnet på forhåndsladerelé- og varmereléapplikasjoner. Produktet gir 40A kontinuerlig strømføringsevne ved 85°C, en nominell belastning på 40A 450VDC og en maksimal bryterspenning på opptil 750VDC. Den støtter også korttids høystrømskapasitet, noe som gjør den egnet for PCB-monterte scenarier med høye krav til pålitelighet, dielektrisk motstandsevne og plassdimensjoner.
Den product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.
FH80NE-40 40A 450VDC Høyspent DC-relé Den FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Se produkt → Bransjeapplikasjonsbakgrunn
Med utviklingen av høyspentplattformer i nye energikjøretøyer, har forhåndsladekretser og termiske styringskretser stadig høyere krav til releer:
Forladerelé : Ved oppstart begrenser forlademotstanden ladestrømmen til busskondensatoren for å forhindre at hovedrelékontaktene sveiser på grunn av innkoblingsstrøm. Etter at forhåndsladingen er fullført, lukkes hovedreléet og forhåndsladereléet åpnes. FH80NE-40 har 40A kontinuerlig strømføringsevne og korttids høystrømskapasitet, noe som gjør den egnet som en kontrollkomponent i forhåndsladede kretser.
Varmerelé : Scenarier som batteritermisk styring og PTC-varmere i nye energikjøretøyer krever høyspente DC-releer for å kontrollere på/av av varmekretser. FH80NE-40s nominelle belastning på 450VDC, maksimal svitsjspenning på 750VDC og AgSnO₂-kontaktmateriale kan oppfylle de pålitelige koblingskravene til høyspente varmekretser.
PCB montering : Produktet bruker en PCB-terminalstruktur, noe som gjør det enkelt å integrere i elektroniske kontrollenheter som BMS, PDU og høyspente strømfordelingsbokser. Den er egnet for automatisert plassering og lodding.
Kjerneytelse og viktige fordeler
Sterk belastning og svitsjingsevne
Den FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
Den FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Denne egenskapen gjør den i stand til å håndtere innstrømming og øyeblikkelige høystrømsforhold i forhåndslading og varmekretser, noe som gjør den egnet for PCB-monteringsscenarier i høyspente DC-systemer til nye energikjøretøyer.
Rask respons og lang levetid
Den FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
Når det gjelder livet:
- Mekanisk levetid: 1×10⁵ ops
- Elektrisk levetid (resistiv belastning): 450VDC / 40A: 1×10³ ops, 450VDC / 10A: 1×10⁴ ops
Under faktisk valg bør levetiden evalueres basert på belastningsstrøm, spenning og svitsjefrekvens for å sikre at langsiktige systemdriftskrav oppfylles.
Utmerket isolasjon og dielektrisk tåle ytelse
Den FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Isolasjonsmotstand (initiell): 1000MΩ (500VDC)
- Dielektrisk styrke (initiell): Mellom åpne kontakter: 2000VAC / 1min, Mellom spole og kontakter: 3000VAC / 1min.
Den product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Avansert kontaktmateriale og lav kontaktmotstand
Den FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
Den initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Spolespesifikasjoner og energieffektivitetsdesign
Den FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Nominell spenning | Driftsspenning VDC | Frigjør spenning VDC | Merkestrøm (±10 %) | Spolemotstand (±10 %) | Nominell effekt | Maksimal spenning (korttidsmotstand) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 500mA | 12Ω | 3W | DC 7,2V |
| DC 9V | ≤6,75 | ≥0,45 | 333,3mA | 27Ω | DC 10,8V | |
| DC 12V | ≤9.00 | ≥1,2 | 250mA | 48Ω | DC 14,4V | |
| DC 24V | ≤18.00 | ≥2,4 | 125mA | 192Ω | DC 28,8V | |
| DC 48V | ≤36,00 | ≥4,8 | 62,5mA | 768Ω | DC 57,6V |
Merk: For å forhindre overoppheting og utbrenning, må spenningen som påføres spolen ikke overskride den maksimale holdespenningen i en lengre periode. Maksimal spenning er den høyeste spenningen releet tåler i en kort periode.
Miljøtilpasningsevne og mekanisk ytelse
Den FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Oversikt over tekniske spesifikasjoner
| Vare | Parameter |
|---|---|
| Kontaktskjema | 1A (1 normalt åpen kontakt) |
| Kontaktmateriale | AgSnO₂ |
| Kontakt motstanden | ≤5mΩ (6VDC 20A) |
| Vurdert gjeldende | 40A |
| Nominell belastning (resistiv) | 40A 450VDC |
| Maksimal koblingsspenning | 750VDC |
| Maksimal brytestrøm | 50A (450VDC, ≥1 operasjon) |
| Maksimal koblingskapasitet | 22500VA |
| Isolasjonsmotstand | 1000MΩ |
| Dielektrisk styrke (initiell) | Mellom åpne kontakter: 2000VAC/1min; mellom spole og kontakter: 3000VAC/1min |
| Driftstid | ≤30ms (ved merkespenning) |
| Utgivelsestid | ≤10ms (ved merkespenning) |
| Mekanisk liv | 1×10⁵ ops |
| Elektrisk liv | Swimming: 1×103 ops (450VDC, 40A) Sving: 1×104 ops (450VDC, 10A) Swimming: 4×103 ops (650VDC, 12A) Gjør: 7,5 × 104 ops (450VDC, 35A) Gjør: 5×104 ops (750VDC, 40A) |
| Nåværende bæreevne | 40A 60A:30min 80A:60s 160A：5s 240A:3s 400A:0,6s |
| Omgivelsestemperatur | <-40°C til 85°C |
| Fuktighet | 5 % til 85 % RF |
| Vekt | Ca. 55 g |
| Disposisjonsdimensjoner | 30×29,2×30,1 mm |
| Terminalstruktur | PCB-terminal |
Merk: Dataene ovenfor er startverdier. Spesifikasjonen er kun for referanse. Spesifikasjoner kan endres uten varsel.
Dimensjoner, kabling og PCB-oppsett
Den FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Sikkerhetsgodkjenninger og samsvar
- Samsvarer med IEC 60664-1 sikkerhetskrav.
- RoHS-kompatibelt produkt.
- UL/C-UL-, TUV- og CQC-sertifiseringer venter.
- Målgodkjent vurdering: resistiv svitsjing 40A 450VDC 1000ops (1×10³ operasjoner) @85°C.
- Den specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Typiske applikasjonsscenarier
Ny energibil forhåndslading : 40A kontinuerlig strømføringsevne (85°C), korttidsmotstand på 80A/60s, 160A/5s, 240A/3s og 400A/0,6s, egnet for av/på-kontroll i forhåndsladekretser.
Ny energibiloppvarming : Nominell belastning 40A 450VDC, maksimal koblingsspenning 750VDC, egnet for høyspente varmekretser som PTC-oppvarming.
Batteri termisk styring / PTC varmekontroll : Driftstemperatur -40°C til 85°C, AgSnO₂-kontakter, egnet for høy- og lavtemperaturmiljøer i kjøretøy.
Andre PCB-monteringsscenarier : Lastsiden har polaritet (1 , 2-), spolesiden har ingen polaritet (5, 6), loddeforhold 260°C ± 5°C / 3–5s.
Spesifikt valg bør bekreftes basert på faktisk belastning, spolespenning, levetidskrav og sertifiseringsstatus.
Forholdsregler for installasjon og bruk
Ikke slipp produktet eller utsett det for ekstern påvirkning, for å opprettholde de første ytelsesparameterne.
Loddetemperatur for kobberbelastningsuttaksklemmer: 260°C ± 5°C, loddetid 3–5 s.
Den load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
Den coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Dette reléet er en spesialkonstruert modell. De angitte eksemplene er kun for referanse. For detaljert utvalg, vennligst kontakt Zhejiang Fanhar Electronics Co., Ltd.
Den specification is for reference only. Specifications are subject to change without notice.
Ofte stilte spørsmål
Q1: Hva er hovedbrukene til FH80NE-40?
Den brukes hovedsakelig til forhåndsladereleer for nye energikjøretøyer og varmereleer, og kan også brukes i PCB-monterte scenarier som batteritermisk styring, PTC-varmekontroll, BMS/PDU og høyspent DC-kontrollsløyfer.
Spørsmål 2: Hva er den nominelle belastningen og maksimale koblingskapasiteten til FH80NE-40?
Nominell belastning: 40A 450VDC (resistiv belastning); maksimal koblingskapasitet: 22500VA.
Spørsmål 3: Hva er de kontinuerlige strømførende og korttidsstrømførende egenskapene?
Den har 40A kontinuerlig strømføringsevne ved 85°C. Korttids strømføringsevne: 80A/60s, 160A/5s, 240A/3s, 400A/0,6s.
Q4: Hva er maksimal svitsjespenning og maksimal bruddstrøm?
Maksimal koblingsspenning: 750VDC; maksimal brytestrøm: 50A (450VDC, ≥1 drift).
Q5: Hva er kontaktskjemaet, kontaktmaterialet og kontaktmotstanden?
Kontaktskjema: 1A normalt åpent; kontaktmateriale: AgSnO₂; initial kontaktmotstand: ≤5mΩ (6VDC 20A).
Q6: Støttes tilpasning? Hvordan bestille?
Kontaktskjema: 1A normalt åpent; kontaktmateriale: AgSnO₂; initial kontaktmotstand: ≤5mΩ (6VDC 20A).
Sammendrag
Den FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
For de siste spesifikasjonene, sertifiseringssertifikater, prøvestøtte eller tilpassede utvalgsanbefalinger, vennligst kontakt Zhejiang Fanhar Electronics Co., Ltd.
