Den komplette guiden til trefasekontrollreléer: prinsipper, applikasjoner og intelligent utvikling

I moderne industrielle og kommersielle kraftsystemer er trefaset vekselstrøm kjernen som driver verden. Fra fabrikkmotorer og kompressorer til sentralt klimaanlegg i store bygninger, er deres stabile drift avhengig av beskyttelsen av en nøkkelkomponent – ​​trefasekontrollreléet. Denne artikkelen vil gi en omfattende analyse av denne enheten, og dekker alt fra dens grunnleggende definisjon til dens intelligente applikasjoner. Det vil forklare hvorfor det regnes som den "intelligente vokteren" av industrielle kraftsystemer.

Kjernedefinisjon: Mer enn bare en bryter – et intelligent grensesnitt

Et trefaset kontrollrelé, også kjent som en "kontaktor" når det kommer til å drive høyeffektsbelastninger, er en elektrisk drevet bryterenhet som er spesialdesignet for å lage, bryte og kontrollere trefase AC-laster. Dens kjerneverdi ligger i dens evne til å trygt kontrollere svitsjen av en trefaset hovedstrømkrets med mye høyere effekt (f.eks. 380 V AC eller høyere) ved hjelp av en laveffekts kontrollsignalkrets (f.eks. 24 V DC eller 110 V AC). Denne designen oppnår "kontroll av de store med de små, og de sterke med de svake," fundamentalt isolering av operatører fra den farlige høyspente hovedkretsen.

Nøkkelforskjellen fra et standardrelé ligger i dets strømbærende kapasitet og designformål. Standardreléer brukes vanligvis i kontrollkretser eller for små enfaselaster, mens kontaktene, lysbueundertrykkingssystemene og den mekaniske strukturen til et trefasekontrollrelé er forsterket for trefasebalansert belastning, høye innkoblingsstrømmer under start/stopp og hyppig drift. Det er i hovedsak det kritiske utførelsesgrensesnittet mellom automasjonssystemer og hovedkraftsystemet, og gir et standardisert, pålitelig tilkoblingspunkt for integrasjon med PLS (Programmable Logic Controllers), DCS (Distributed Control Systems), mykstartere eller energistyringssystemer.

Kjerneverdi: En flerdimensjonal hjørnestein for sikkerhet, aktivabeskyttelse og kontinuitet

Nødvendigheten av å distribuere trefasekontrollreléer stammer fra de strenge kravene til industrielle miljøer for sikkerhet, pålitelighet og effektivitet.

Essensiell sikkerhetsbarriere : Den gir en viktig sikkerhetsbarriere for drifts- og vedlikeholdspersonell. Ingeniører kan fjernstyre høyspent utstyr med høy effekt på fabrikkgulvet på dusinvis av meters avstand, innenfor sikkerheten til et lavspentkontrollrom, via trykknapper eller en HMI (Human-Machine Interface), noe som reduserer risikoen forbundet med direkte drift av høyspentbryteranlegg.

Kritisk aktivabeskyttelse : Motorer og annet roterende utstyr er sentrale industrielle eiendeler. Deres mest dødelige "mordere" er ofte fasetap, ubalanse, overbelastning og underspenning. Kontrollreléer fungerer sammen med uavhengige termisk-magnetiske beskyttelsesenheter eller elektroniske overbelastningsreleer for å danne et tolags beskyttelsesskjema. For eksempel kan en fasetap-tilstand føre til at strømmen i de to gjenværende fasene til en motor i drift øker. Denne økningen kan være så høy som 1,73 ganger normalen. Dette kan føre til rask overoppheting og utbrenthet. Alvorlig spenningsubalanse genererer negative sekvensstrømmer. Disse strømmene forårsaker ytterligere oppvarming og vibrasjoner. Imidlertid kan reléet oppdage og avbryte kretsen innen titalls millisekunder, og dermed forhindre katastrofal skade.

Grunnlaget for driftskontinuitet og energieffektivitet : Uplanlagt nedetid representerer et betydelig tap i industriell produksjon. Gjennom forebyggende beskyttelse unngår reléer produksjonsstans og reparasjoner som varer i dager eller til og med uker forårsaket av motorutbrenthet. De sikrer også at utstyret fungerer under nominell spenning og balanserte forhold. Studier viser at en langsiktig spenningsubalanse på 3,5 % kan øke motortemperaturen med 25 %, redusere effektiviteten og øke strømforbruket. Ved å overvåke og gi alarmer, ber releer brukerne om å forbedre nettkvaliteten, noe som direkte sparer energikostnader.

Fysisk muliggjører for automatisering og intelligens : Det er den elementære "enheten" som danner grunnlaget for all moderne automatiseringslogikk. Enten det er å implementere en stjerne-trekant-oppstart for en motor, en sekvensiell start/stopp for flere enheter eller å reagere på temperatur-/fuktighetssignaler fra et bygningsstyringssystem, er den endelige utførelsen avhengig av pålitelig åpning og lukking av et trefaset kontrollrelé.

Utvikling av intelligent overvåking: Fra passiv beskyttelse til aktiv diagnostikk

De nyeste trefasekontrollreléene er mye mer enn bare enkle koblingsenheter. De er nå i stand til å overvåke og diagnostisere strømkvaliteten online som en del av deres integrerte funksjoner. De «lytter» kontinuerlig til og analyserer «helsestatusen» til trefaseforsyningen.

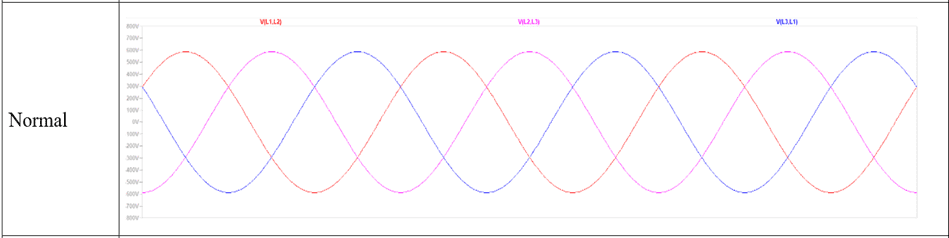

Ideelt trefaset strømnettverk

Primære overvåkede og beskyttede unormale tilstander inkluderer:

Fasetap: Forårsaket av sikring som går, kontaktorkontaktsveising/feil, ødelagte ledninger eller løse koblinger.

Feil fasesekvens : Utstyr med krav til rotasjonsretning, som pumper og vifter, er utsatt for mekanisk reversering eller til og med skade hvis fasesekvensen er feil.

Spenningsubalanse : Dette er forårsaket av ujevn enfase lastfordeling. Det er også forårsaket av nettproblemer. Og det er forårsaket av asymmetrisk impedans. En spenningsubalanse som overstiger 2 % krever vanligvis oppmerksomhet.

Overspenning og underspenning : Spenningssvingninger utover utstyrstoleransen kan skade isolasjonen eller forårsake utilstrekkelig dreiemoment og overoppheting.

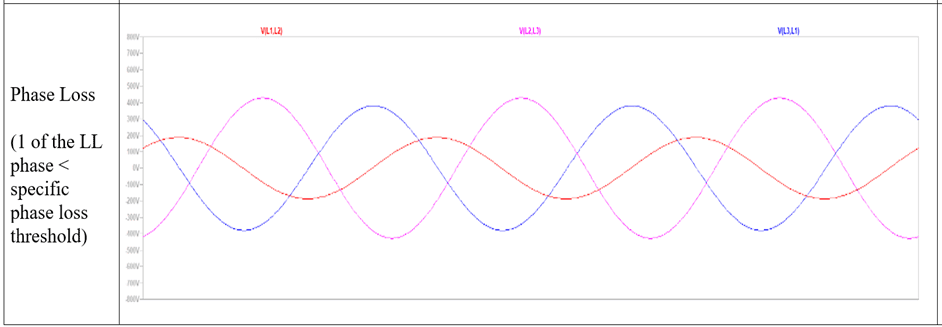

Trefaset strømnett med enfasetap

Basert på funksjonell dybde kan overvåkingsreléer kategoriseres som:

Grunnleggende type : Overvåker fasetap og fasesekvens.

Standard Type : Legger til grunnleggende overvåking for spenningsubalanse, over/underspenning.

Forbedret/intelligent type: Tilbyr programmerbare terskler, tidsforsinkelser, asymmetriberegninger, og kan integrere strømovervåking, effektmåling og til og med dataopplasting via kommunikasjonsgrensesnitt.

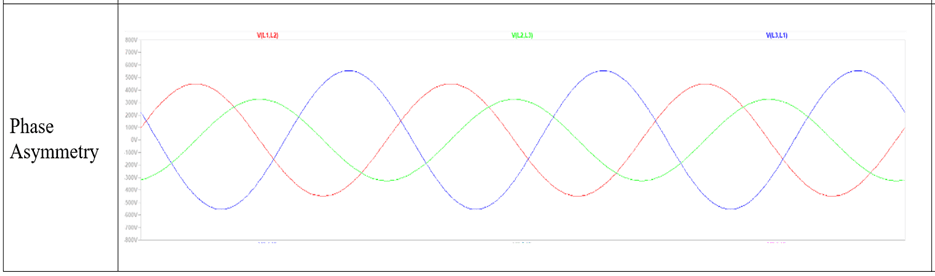

Trefaset strømnett med faseasymmetri

Når en parameter overskrider den forhåndsinnstilte sikkerhetsterskelen, driver reléets interne logiske krets utgangskontaktene til å endre tilstand. Dette brukes vanligvis for å avbryte kontrollkretsen til hovedkontaktoren, og dermed stoppe utstyret. Den kan også bruke et ekstra sett med hjelpekontakter for å utløse hørbare eller visuelle alarmer.

Arbeidsprinsipp: Den geniale kombinasjonen av elektromagnetisme og materialvitenskap

Den fungerer på samme grunnleggende idé som klassisk elektromagnetisme, men moderne design bruker mange forbedringer innen materialer og maskinteknikk.

Energisering og kraftgenerering : Når kontrollspenning påføres spolen, magnetiserer det genererte magnetfeltet den stasjonære kjernen, og tiltrekker seg den bevegelige kjernen (armaturen). Spolens isolasjonsmateriale og viklingsdesign sikrer langvarig varmemotstand og nøyaktig oppsamlingsspenning.

Mekanisk overføring og kontaktlukking: Armaturets bevegelse overføres via en mekanisk kobling til hoved- og hjelpekontaktene. Hovedkontaktene består vanligvis av sølvbaserte legeringer (f.eks. sølv-kadmiumoksid eller sølv-tinnoksid), som gir god ledningsevne og motstand mot lysbueerosjon og lav kontaktmotstand. I det øyeblikket kontakten lukkes, sørger innebygde kontakttrykkfjærer for første kontakttrykk, noe som reduserer sprett- og sveiserisiko.

Buehåndtering og brudd: Å bryte høye strømmer genererer høytemperaturbuer. Releer bruker lysbueteknologi med metallgitter for å dele, avkjøle og forlenge lysbuen for rask slukking. Dette er nøkkelen til å sikre kontaktlevetid og sikker bryteevne.

Slipp og tilbakestill : Når styresignalet har forsvunnet, avmagnetiseres spolen. Returfjæren, som vanligvis er sterkere enn kontaktfjæren, skyver deretter ankeret raskt tilbake til sin opprinnelige posisjon. Kontaktene skilles så raskt som mulig for å minimere lysbuetiden.

Typisk koblingsskjema for trefasekontrollrelé

Kjernekomponenter og vitenskapelig utvalgsveiledning

Et typisk trefasekontrollrelé består av følgende presisjonsundersystemer:

Elektromagnetisk system: Inkluderer spolen, spolen, stasjonær kjerne laget av laminerte E- eller U-formede silisiumstålplater, og den bevegelige kjernen. Utformingen av silisiumstålplater, som er preget av høy permeabilitet og lavt virvelstrømstap, sikrer høy effektivitet, lavt energiforbruk og lav varmeutvikling.

Kontaktsystem:

Hovedkontakter: Det er tre par som bærer hovedkretsstrømmen, som har et stort areal og høye materialkrav.

Hjelpekontakter: For kontrollkretser, vanligvis modulære plug-in-design for fleksibel konfigurasjon, som gir normalt åpne (NO) og normalt lukkede (NC) signaler.

Bueundertrykkelsessystem: Består for det meste av en buehette laget av keramikk eller høyfast plast og et innvendig sett med kobberbelagte stålklyverplater.

Mekanisme og innkapsling: Høystyrke ingeniørplast eller herdeplasthus som gir isolasjon, beskyttelse (IP-klassifisering) og mekanisk støtte.

Fem-trinns vitenskapelig utvalgsmetode:

Bestem lastegenskaper: Identifiser om lasten er en motor, motstandsovn eller transformator? Nøkkelparametere inkluderer motorens startstrøm (vanligvis 5–7 ganger merkestrømmen) og driftssyklus (f.eks. S1 for kontinuerlig drift eller S3 for periodisk periodisk drift).

Match elektriske parametere:

Spolespenning: Må nøyaktig samsvare med styreforsyningsspenningen (AC/DC, verdi).

Nominell driftsstrøm (dvs.) : Spenningen som hovedkontaktene kan føre strøm ved er spesifisert. Den må være større enn lastens fulllaststrøm (FLC). For motorbelastninger, vurder termisk sjokk under start og la en margin på 10–15 %.

Nominell isolasjonsspenning (Ui) og impulsmotstandsspenning (Uimp) : Må samsvare med rutenettnivået.

Velg funksjon og ytelseskategori:

Brukskategori: AC-3 (squirrel cage-motor som starter/stopper) eller AC-1 (resistiv belastning) er mest vanlig. AC-3 kategori krever høyere bruddkapasitet.

Overvåkingsbehov: Er spenningsovervåking nødvendig? Er justerbare terskler og forsinkelser nødvendig? Er det nødvendig med feilminne og indikasjon?

Elektrisk levetid og mekanisk levetid : Refererer til antall pålitelige operasjoner under nominelle forhold. Sjekk monteringsmetoden (DIN-skinne eller skrue), nødvendig antall hjelpekontakter og om en mekanisk forrigling eller timer/kommunikasjonsmoduler er nødvendig for reversibel kontroll.

Bekreft installasjon og tilbehør: Sjekk monteringsmetoden. Dette kan være DIN-skinne eller skrue. Kontroller også nødvendig antall hjelpekontakter. Og om en mekanisk forrigling eller timer/kommunikasjonsmoduler er nødvendig for reversibel kontroll.

Miljømessig egnethet: Vurder omgivelsestemperaturen. Vurder fuktighet. Vurder støv. Vurder etsende gasser. Vurder vibrasjon. Velg passende beskyttelsesklassifisering (IP-kode). Velg riktig materiale/prosess.

Industriapplikasjoner og fremtidsutsikter

Trefasekontrollreléet er en allsidig grunnleggende komponent, med applikasjoner som spenner over:

Produksjon: Maskinverktøy, transportører, sprøytestøpemaskiner og kompressorer krever alle motorstyring.

Infrastruktur: Pumper, vifter, luftbehandlingsaggregater, lysfordelingsskap.

Ny energi: Skap som er i samsvar med grid-tie-standarden brukes til fotovoltaiske omformere, og strømmodulstyring brukes til ladestasjoner.

Bygningsautomatisering: Automatisk styring for husholdningsvannpumper, brannpumper, ventilasjonsutstyr.

Fremtidige utviklingstrender peker tydelig mot dyp intelligens og integrasjon:

Tilstandsovervåking og prediktivt vedlikehold: Neste generasjons releer vil integrere mer avanserte sensorer som er i stand til å overvåke kontakterosjon, temperaturstigning, spolehelse og bruke algoritmer for å forutsi gjenværende brukstid, noe som muliggjør et skifte fra "planlagt utskifting" til "vedlikehold på forespørsel."

Dyp integrasjon i industriell IoT: Ved å integrere industrielle Ethernet-protokoller som Profinet, EtherCAT, Modbus TCP, etc., vil reléer bli intelligente noder i IIoT-nettverket, laste opp sanntidsdata om strøm, spenning, strømforbruk, status og alarminformasjon, og gi grunnleggende data for digitale tvillinger og energistyring.

Funksjonell sikkerhetsintegrasjon: Integrering av sikkerhetsfunksjoner i samsvar med standarder som IEC 61508 eller ISO 13849, for eksempel Safe Torque Off (STO), tillater direkte bruk i bygningssikkerhetskontrollsystemer, noe som forenkler design av sikkerhetssløyfe.

Enhetsfusjon og miniatyrisering: Funksjoner vil videre integreres med frekvensomformere, mykstartere og beskyttelsesenheter, og danner intelligente motorkontrollere som kombinerer kontroll, beskyttelse, hastighetsregulering og diagnostikk, mens effekttettheten øker kontinuerlig.

Konklusjon

Trefasekontrollreléet har utviklet seg fra en enkel elektromekanisk bryter til en viktig intelligent enhet som integrerer strømovervåking, utstyrsbeskyttelse, logikkutførelse og datainnsamling. Det er den stabile hjørnesteinen i den industrielle automasjonspyramiden og en bro som forbinder den fysiske kraftverdenen med den digitale informasjonsverdenen. En dyp forståelse av dens prinsipper, verdi og valgmetoder er avgjørende ikke bare for å sikre pålitelig drift av individuelle enheter, men også for å bygge sikre, effektive, fleksible og fremtidsorienterte moderne industrielle kraftsystemer. Dens rolle vil bli stadig viktigere i sammenheng med Industry 4.0 og doble karbonmål.
