FH39 Industrirelé

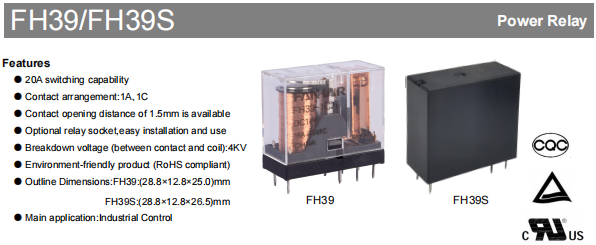

Reléene i FH39- og FH39S-serien er industrielle reléer med høy ytelse spesielt utviklet for industrielle kontrollapplikasjoner. Med en maksimal koblingskapasitet på 20A og tilgjengelig med 1A og 1C kontaktarrangement, oppfyller de kravene til ulike kretskontrollbehov. Disse miljøvennlige produktene er i samsvar med RoHS-standarder og egner seg for krevende industrielle miljøer.

I moderne industrielle kontrollsystemer påvirker påliteligheten til et relé direkte driftsstabiliteten til hele utstyret. Reléene i FH39- og FH39S-serien er bygget for dette formålet – med en kjernefordel på opptil 20A svitsjkapasitet, kombinert med fleksible kontaktkonfigurasjoner og robust elektrisk design, kan de trygt håndtere en rekke komplekse industrielle applikasjonsscenarier.

Høy koblingskapasitet for krevende laster

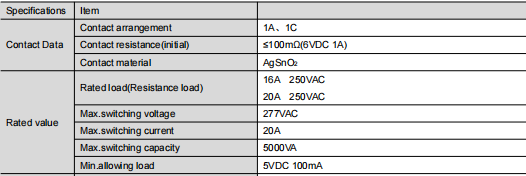

Som industrielle reléer utmerker FH39-serien seg i elektriske parametere. De støtter to nominelle belastningsspesifikasjoner: 16A og 20A ved 250VAC, med en maksimal bryterspenning på 277VAC og en maksimal bryterkapasitet på 5000VA. Dette betyr at de pålitelig kan håndtere motorstyring, strømstyring, HVAC-systemer og mer.

Kontaktmaterialet bruker AgSnO₂ (sølvtinnoksid), som sikrer god ledningsevne samtidig som det gir motstand mot sveising og buerosjon. Dette forlenger produktets levetid betydelig ved hyppige bytteapplikasjoner. For å møte ulike sikkerhetsstandarder tilbyr FH39-serien også et alternativ med 1,5 mm kontaktgap, noe som ytterligere forbedrer den elektriske isolasjonen i åpen kontakttilstand. Når det gjelder kontaktarrangement, er både 1A (SPST-NO) og 1C (SPDT) konfigurasjoner tilgjengelige, noe som tillater fleksibel tilpasning til ulike kontrolllogikkkrav.

Høy motstå spenning og flernivåbeskyttelse for systemsikkerhet

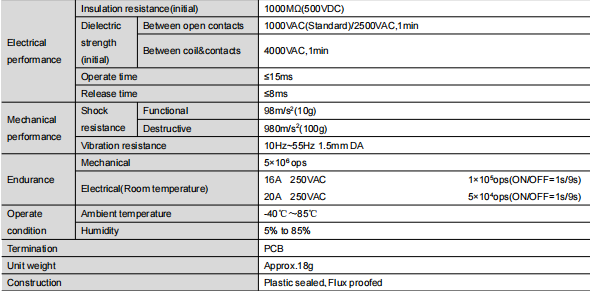

I industrimiljøer med høy spenning er isolasjonsytelsen mellom spolen og kontaktene kritisk. FH39-serien yter robust på dette området: den dielektriske styrken mellom spolen og kontaktene er opptil 4000VAC, mens motstandsspenningen mellom åpne kontakter oppfyller 1000VAC-standarden, med en valgfri 2500VAC høymotstandsversjon tilgjengelig. Videre er den opprinnelige isolasjonsmotstanden større enn 1000MΩ (testet ved 500VDC), noe som effektivt forhindrer lekkasjestrømrisiko og sikrer generell systemsikkerhet.

Produktets kabinettdesign tar også hensyn til kompleksiteten til bruksmiljøer i den virkelige verden. For rene innendørsmiljøer kan den flukssikre typen velges. Hvis utstyret skal brukes i industriområder som inneholder etsende gasser som H₂S, SO₂, NO₂ eller betydelig støv, anbefales den forseglede plasttypen for bedre motstand mot fuktighet, støv og forurensning.

Flere spolespenningsalternativer for fleksibel tilpasning

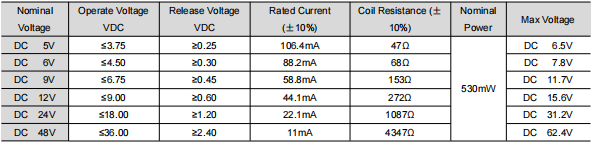

FH39-serien tilbyr en rekke spolespenningsspesifikasjoner fra 5V til 48V DC, alle med en enhetlig nominell effekt på 530mW. Enten det er en lavspent elektronisk kontrollmodul eller et industristandard 24V eller 48V kontrollsystem, er en matchende modell tilgjengelig. Drifts- og utløsningsspenningene for hver spenningsklasse er rimelig utformet for å sikre pålitelig oppfanging og utfall selv under spenningssvingninger. Driftstiden er ≤15ms, og utgivelsestiden er ≤8ms, noe som oppfyller kravene til responshastighet for de fleste industrielle kontrollapplikasjoner.

Kompakt struktur for enkel installasjon

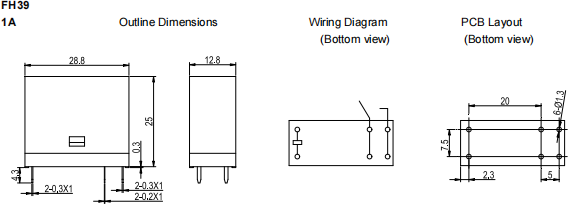

I utstyr med begrenset installasjonsplass blir de fysiske dimensjonene til komponentene ofte en sentral valgfaktor. FH39 har ytre mål på 28,8 x 12,8 x 25,0 mm, mens FH39S er litt høyere med 28,8 x 12,8 x 26,5 mm. Begge har PCB-terminaler egnet for automatisert innsetting og produksjon. Deres kompakte design gjør det enkelt å installere på kontrolltavler med begrenset plass eller i distribusjonsbokser, noe som gir mer plass til den generelle layouten.

Det er verdt å nevne at en valgfri dedikert relékontakt er tilgjengelig for denne serien. Dette muliggjør rask kabling og utskifting uten lodding, noe som reduserer idriftsettelse og vedlikehold av utstyr betydelig, reduserer vedlikeholdskostnadene på stedet og øker bruksfleksibiliteten.

Holdbarhet og miljøtilpasningsevne

Med en mekanisk utholdenhet på over 5 millioner operasjoner og utmerket elektrisk utholdenhet under nominelle belastninger, er FH39-serien godt egnet for kontrolloppgaver som involverer hyppig handling. Driftstemperaturområdet er -40°C til 85°C, og dekker de aller fleste innendørs og utendørs industrielle miljøer. Dens tilpasningsevne til fuktighetsnivåer fra 5 % til 85 % sikrer stabil og pålitelig ytelse selv under fuktige forhold.

Når det gjelder mekanisk belastningsmotstand, tåler FH39-serien funksjonelle støt på 98 m/s² og destruktive støt på 980 m/s². Den opprettholder stabil ytelse under vibrasjonsforhold (10 Hz til 55 Hz, 1,5 mm dobbel amplitude), og demonstrerer dens strukturelle pålitelighet under transport og drift.

Valg og bruksanbefalinger

For å utnytte ytelsen til reléene i FH39-serien fullt ut, bør flere punkter noteres under installasjon og bruk: For det første, unngå å miste eller utsette reléet for kraftige støt for å forhindre at den interne strukturelle presisjonen påvirkes. For det andre, velg passende kabinetttype basert på det faktiske miljøet; for sterkt forurensede steder er plastforseglet type avgjørende. Til slutt, når du designer PCB-oppsettet, se toleransekravene i spesifikasjonen: for ytre dimensjoner ≤1 mm, bør toleransen være ±0,2 mm; for dimensjoner mellom 1 mm og 5 mm er toleransen ±0,3 mm; for dimensjoner ≥5 mm er toleransen ±0,5 mm. Det anbefales å kontrollere toleransen for selve PCB-oppsettet innenfor ±0,1 mm.

Sammendrag

Med sin 20A høye strømbærende kapasitet, 4000VAC høy isolasjonsspenning, brede utvalg av spolevalg og kompakte strukturelle design, skiller FH39- og FH39S-reléene seg ut som pålitelige produkter i det industrielle kontrollfeltet, og tilbyr både ytelse og fleksibilitet. Enten de brukes i automasjonsutstyr, kraftsystemer eller kontrollmoduler for husholdningsapparater, gir de stabil og sikker koblingssikkerhet. Hvis du leter etter et kostnadseffektivt industrielt relé for ditt neste prosjekt, er FH39-serien absolutt verdt å vurdere.
