Applikasjonen og fremtidig utvikling av reléer i smarte nett

Global energitransformasjon går fremover i et enestående tempo. I følge Det internasjonale energibyrået (IEA), fornybar energi kilder forventes å stå for nesten 40 % av den globale elektrisitetsproduksjonen innen 2030, mens antallet elektriske kjøretøy på veien anslås å overstige 200 millioner. Denne trenden stiller ekstremt høye krav til fleksibiliteten, påliteligheten og interaktiviteten til strømnettet. Smart Grid har dukket opp som et svar – ved å integrere avansert sansing, kommunikasjon, kontroll og cloud computing i tradisjonelle kraftnettverk, og gi nettet mulighetene for "selvoppfatning, selvbeslutning og selvgjenoppretting."

Innenfor den enorme arkitekturen til det smarte nettet, reléer , selv om de er små i størrelse, fungerer som både den "første forsvarslinjen" og "utførelsesterminalen" for sikker, stabil og effektiv systemdrift. De påtar seg flere oppgaver, alt fra feilisolering og lastbytte til utstyrsbeskyttelse og energisending. Denne artikkelen tar utgangspunkt i grunnleggende prinsipper, og gjennomgår systematisk kjerneapplikasjonsscenariene for reléer i smarte nett , analyserer deres konkrete forbedringer av nettytelsen, og ser fremover mot fremtidige teknologiske utviklingsbaner. Til slutt er en liste over vanlige spørsmål (FQA) gitt for rask referanse.

Grunnleggende relé: Fra elektromagnet til intelligent terminal

Driftsprinsipp og klassifisering

Et relé er en automatisk elektrisk bryter. Dets grunnleggende driftsprinsipp er: når inngangsmengden (som spenning, strøm, temperatur, tid, etc.) når en fastsatt terskel, driver en elektromagnet eller elektronisk krets kontaktene til å virke, og kontrollerer derved på/av av en høyeffektkrets. I henhold til tekniske ruter kan reléer klassifiseres som følger:

Tradisjonelle roller i kraftsystemer

Kontrollfunksjon : Bruker småstrømsignaler for å drive høystrømbelastninger, og muliggjør fjernstart/stopp.

Beskyttelsesfunksjon : Oppdager overstrøm, overspenning, underspenning, kortslutninger og andre uregelmessigheter, og kobler raskt fra defekte kretser.

Signaloverføring : Konverterer utstyrsstatus (lukket/åpen, alarm) til tørre kontaktsignaler for overvåkingssystemer.

Fem kjerneapplikasjoner for reléer i smarte nett

Smarte understasjoner og kontroll av primærutstyr

Smarte nett er bygget på digitale transformatorstasjoner, som i stor grad bruker elektroniske instrumenttransformatorer og intelligent primærutstyr (f.eks. smarte strømbrytere, frakoblingsbrytere). Releer fungerer som kontrollaktuatorer og mottar GOOSE (generisk objektOriented Substation Event) kommandoer fra sammenslående enheter eller beskyttelses- og kontrollenheter, og fullfører svitsjeoperasjoner i løpet av millisekunder.

Et eksempel : Etter en 220 kV smart nettstasjonsrenovering i Kina, reduserte utskiftingen av tradisjonelle elektromagnetiske reléer med intelligente relégrupper den gjennomsnittlige driftstiden fra 80 ms til 15 ms, noe som forbedret systemfeilklareringshastigheten med omtrent 80 %.

Nettfeil selvHealing og rask rekonfigurering

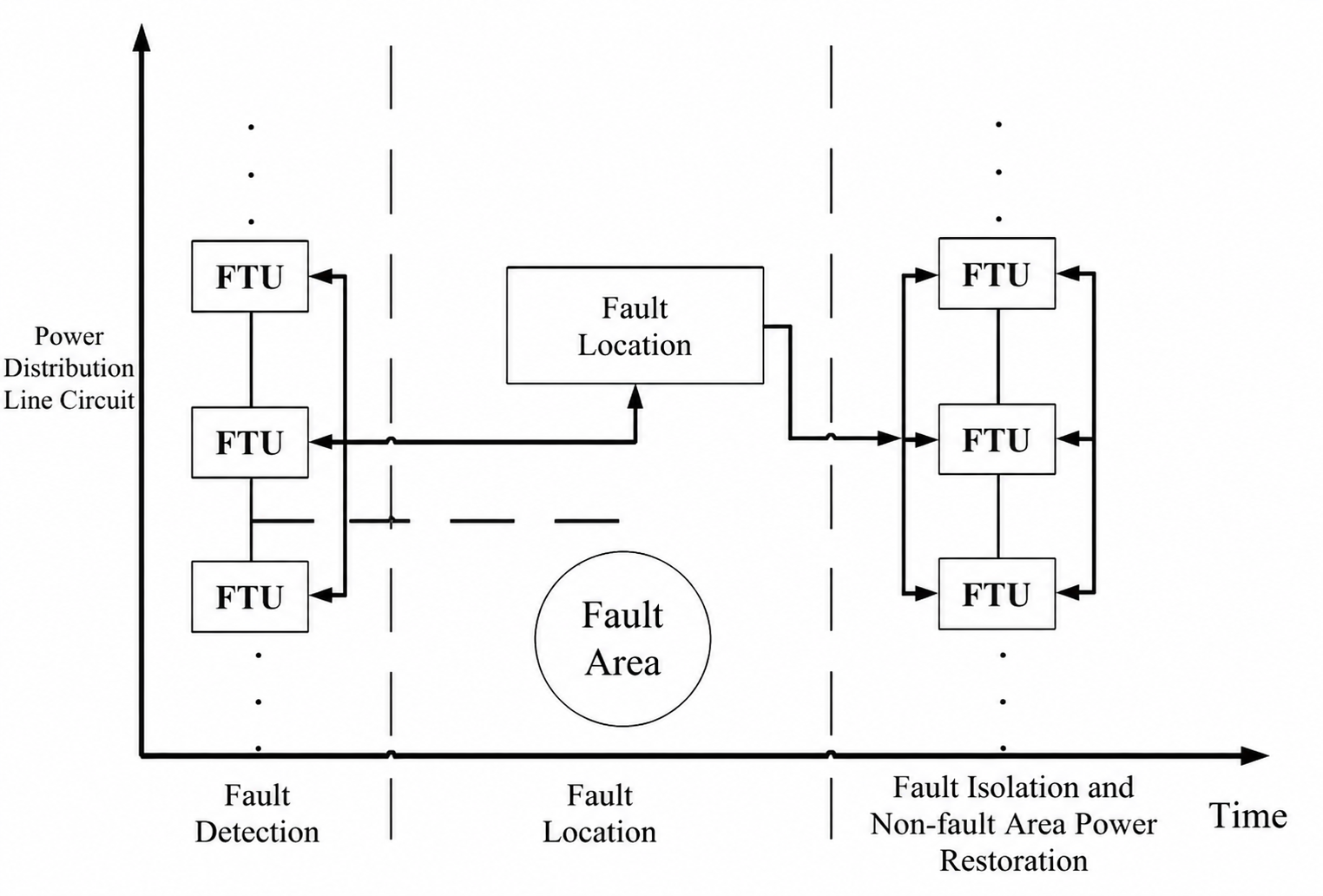

Den "selvhelbredende" evnen til smarte nett er avhengig av en lukket sløyfeprosess: feildeteksjon → plassering → isolasjon → gjenoppretting. Reléer spiller en dobbel rolle i denne prosessen:

Feilisolering: Når det oppstår en kortslutning på en linje, virker releer øyeblikkelig for å skille den defekte delen fra hovednettet.

Automatisk rekonfigurering: Gjennom feeder automation (FA) logikk, koordinerer releer tilstøtende brytere for å overføre ikke-defekte seksjoner til reservestrømkilder, og komprimere restaureringstiden fra timer til minutter eller til og med sekunder.

Nøyaktig lastkontroll og behovsrespons

I perioder med stram balanse mellom strømforsyning og etterspørsel, bruker smarte nett mekanismer for etterspørselsrespons (DR) for å regulere belastninger på kundesiden. Releer er ikke lenger bare "harde brytere"; de fungerer sammen med lastaggregeringsplattformer:

Tidspunkt prisrespons: Basert på prissignaler kobles releer automatisk fra eller justerer ikkekritiske belastninger (f.eks. klimaanlegg, elbilladere).

Nødbelastningsreduksjon: Når frekvensen faller, kobler reléene sekvensielt avbrytbare laster i henhold til prioritet, og forhindrer storskala strømbrudd.

I følge U.S. Department of Energy-statistikk kan kommersielle bygninger som bruker intelligente releer for etterspørselsrespons redusere toppbelastninger om sommeren med 15–25 %, med minimal innvirkning på passasjerens komfort.

Friendly Grid Connection of Distributed Energy Resources (DER)

Den utbredte integrasjonen av solceller (PV), vindkraft, energilagring og elektriske kjøretøy transformerer distribusjonsnettverk fra "enveis radielle" til "toveis interaktive" systemer. Nøkkeloppgaver for reléer ved DER-forbindelsespunkter inkluderer:

Aktiv anti-øy-deteksjon : Når nettspenningen går tapt, kobler reléene raskt fra distribuerte generatorer for å forhindre øydrift som kan sette vedlikeholdspersonell i fare.

Kraftutjevningskontroll : Avhengig av værforhold bytter releer dynamisk energilagringsenheter eller justerer inverterutganger for å jevne ut strømsvingninger.

Multi-kilde koordinering : I mikronett fungerer reléer som "gateway-brytere" for å sende forskjellige energikilder i henhold til økonomiske eller miljømessige prioriteringer

Hellivssyklus helsestyring av utstyr

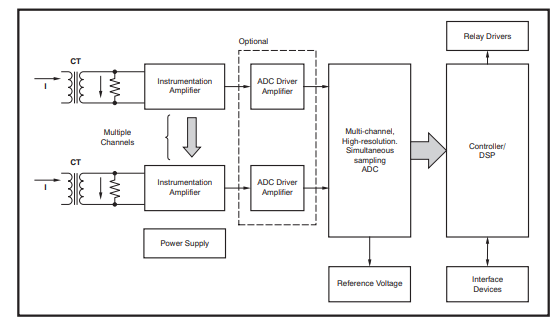

Moderne intelligente releer har innebygde temperatur-, spennings- og strømsensorer, og støtter IEC 61850-kommunikasjonsprotokollen. De kan laste opp statusdata som antall operasjoner, kontaktslitasje og driftstid. Vedlikeholdsplattformer, kombinert med maskinlæringsmodeller, forutsier den gjenværende levetiden til reléer, og muliggjør tilstandsbasert vedlikehold i stedet for planlagt vedlikehold, noe som reduserer drifts- og vedlikeholdskostnadene med omtrent 30–40 %.

Tredimensjonal verdiforbedring av reléer i smarte nett

Fremtidige utviklingstrender: Fra aktuator til "Edge Decision Node"

Intelligens og AI-integrasjon

Den neste generasjonen av reléer vil integrere kant AI-brikker, slik at lokal bølgeformfunksjon kan gjenkjennes for å skille mellom "lyninduserte forbigående feil" og "permanente kortslutninger", og autonomt velge gjenlukkingsstrategier – og unngå sekundære innvirkninger på systemet fra blind gjenlukking. Det forventes at selvlærende intelligente reléer vil gå inn i pilotprosjekter rundt 2028.

Programvaredefinert og virtualisering

Med fremveksten av det programvaredefinerte kraftsystemkonseptet vil relébeskyttelseslogikk ikke lenger hardkodes som faste maskinvareparametere, men lastes på forespørsel via skybaserte apper. For eksempel kan den samme maskinvaren kjøre en "PV anti-revers-power"-strategi i løpet av dagen og bytte til en "energilagringslading/utladningsstyring"-strategi om natten, og oppnå "én enhet, flere bruksområder."

Høyfrekvent drift og bredBandgap Semiconductors

Modningen av silisiumkarbid (SiC) og galliumnitrid (GaN) enheter presser solidtilstandsreléer mot høyfrekvenssvitsjing på MHz-nivå. Dette vil redusere volumet av reléer som brukes i kraftelektroniske transformatorer (PET) og mellomspennings DC distribusjonsnettverk (MVDC) med mer enn 50 %, samtidig som tapene reduseres til éntredjedel av konvensjonelle løsninger.

Digital tvillingdrevet drift og vedlikehold

I fremtiden vil hvert relé ha et "virtuelt speil" i en digital tvillingplattform, som reflekterer dens elektriske, termiske og mekaniske tilstander i sanntid. Gjennom simulering kan potensielle feilmoduser forutsies uker i forveien, noe som tillater utskifting i det optimale tidsvinduet – virkelig oppnå "null uplanlagt nedetid."

Konklusjon

Som en "liten, men kritisk" komponent i smarte nett, har reléer utviklet seg fra enkle elektromekaniske brytere til multifunksjonelle intelligente terminaler som integrerer sansing, kommunikasjon, kontroll og beregning. De spiller en uerstattelig rolle i å forbedre energiutnyttelseseffektiviteten, forbedre forsyningssikkerheten og sikre systemsikkerhet. I møte med fremtidige nett med høy penetrasjon av fornybar energi, høyt kraftelektronisk innhold og høy digitalisering, vil reléer fortsette å utvikle seg mot å bli smartere, raskere, mer fleksible og mer pålitelige. Teknologisk innovasjon, kombinert med standardiseringsinnsats, vil i fellesskap drive stafettindustrien til å gi en solid underliggende støtte for globale karbonnøytralitetsmål.
