FH62NE Nytt energirelé｜40A 4-polet hovedkontakter + sikkerhetsovervåking hjelpekontakt, designet for PV-invertere og EV-ladestasjoner

Ettersom solcelleanlegg, EV-ladestasjoner og industrielt kontrollutstyr stiller stadig høyere krav til elektrisk sikkerhet og energieffektivitet, reléer må levere ikke bare pålitelig bytteytelse, men også sikkerhetsovervåking, laveffektdrift og langsiktig stabilitet. FH62NE-serien nytt energirelé fra Fanhar Electronics kombinerer høy belastningskapasitet, intelligent sikkerhetsovervåking, energisparende drift og design med lang levetid i én løsning, og tilbyr en svært pålitelig strømbryterløsning for applikasjoner med strenge krav til elektrisk ytelse, systemsikkerhet og miljøtilpasning.

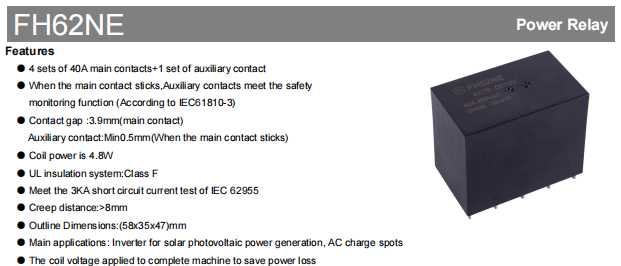

4 sett med 40A hovedkontakter 1 hjelpekontakt – høystrømsføring og sikkerhetsovervåking i ett

Den FH62NE har 4 sett med 40A hovedkontakter og 1 hjelpekontakt:

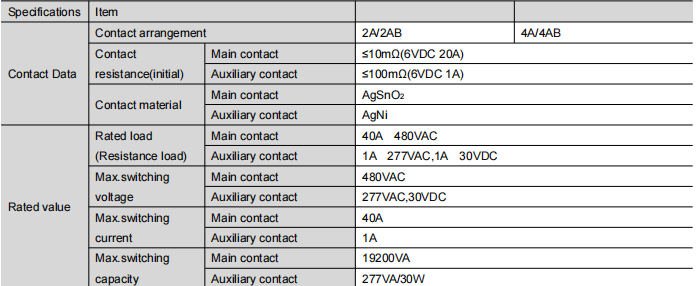

Hovedkontakter : 4 Form A (4A/4AB) normalt åpne kontakter, ved bruk av AgSnO₂ (sølvtinnoksid) materiale, vurdert til 40A @ 480VAC (resistiv), maksimal svitsjkapasitet 19 200 VA, initial kontaktmotstand ≤10 mΩ.

Hjelpekontakt : 1 Form B normalt lukket kontakt, med AgNi-materiale (sølvnikkel), vurdert til 1A ved 277VAC / 30VDC.

Kjernesikkerhetsfunksjon : Ved hovedkontaktsveising på grunn av feil kan hjelpekontakten fortsatt åpne pålitelig med et minimumsavstand på ≥0,5 mm, og sende et feilsignal til kontrollsystemet for sanntids sikkerhetsovervåking av hovedkretsen. Dette samsvarer med IEC 61810-3 sikkerhetsstandard. Hovedkontaktavstanden er 3,9 mm, noe som sikrer høyspenningsisolasjonssikkerhet.

Klasse F høyisolasjonsdesign oppfyller høyspenningskrav for nye energiapplikasjoner

Nytt energiutstyr opererer under høy spenning i lengre perioder, og krever utmerket isolasjonsytelse. FH62NE tar i bruk et klasse F isolasjonssystem (155°C) med en krypeavstand på >8 mm, og forhindrer effektivt høyspentbrudd og lekkasje.

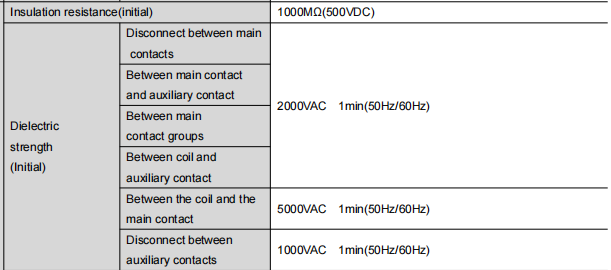

Dielektrisk styrkeevne:

Overspenning: Den relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

Laveffektdesign

Den FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

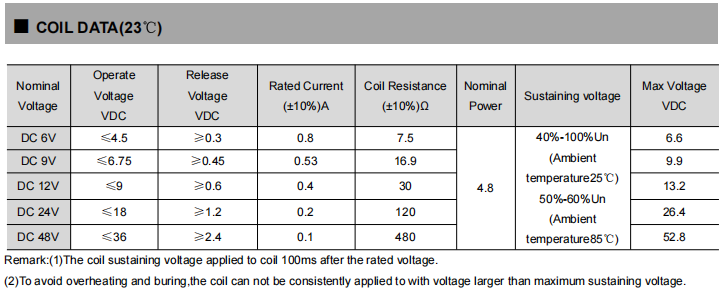

Spolespesifikasjoner (ved 23°C):

Driftstid: ≤40 ms; Utgivelsestid: ≤20 ms.

Bredt temperaturområde og høy pålitelighet for krevende industrielle miljøer

Den FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

Utholdenhetsvurderinger:

• Mekanisk levetid: 1 000 000 operasjoner
• Elektrisk levetid: 30 000 operasjoner (40A/480VAC resistiv, PÅ/AV = 1s/9s)

Vibrasjons- og støtmotstand:

• Funksjonell vibrasjon: 10 Hz – 55 Hz, 1,5 mm amplitude
• Funksjonelt støt: 98 m/s² (10g)
• Destruktivt sjokk: 980 m/s² (100g)

Kompakt størrelse for enkel systemintegrasjon

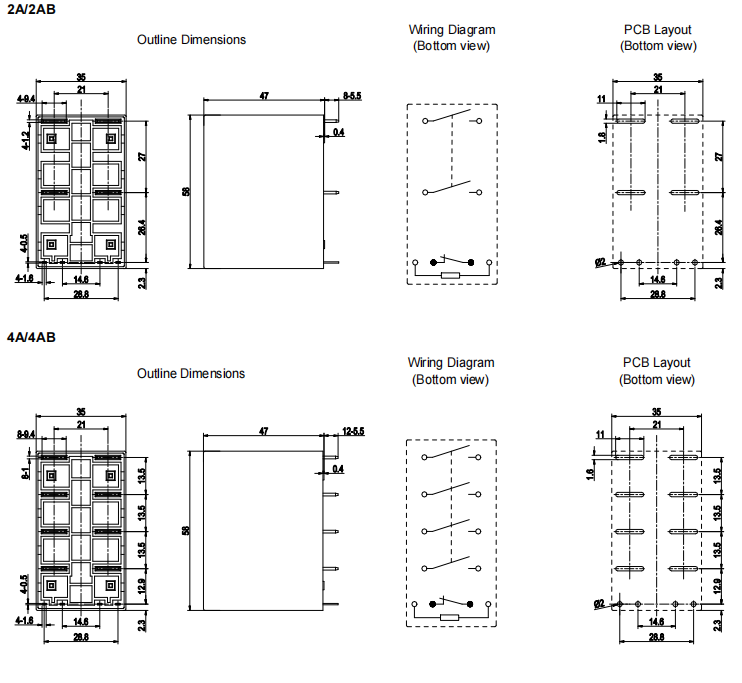

Den FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

Anbefalinger for montering og lodding:

Montering: PCB-feste anbefales

Loddetemperatur: 260°C ± 5°C

Loddetid: 3 – 5 sekunder

Monteringsdimensjonstoleranse (med mindre angitt): ±0,1 mm

Viktige applikasjonsscenarier

Med sin høye strømføringsevne, uavhengige sikkerhetsovervåking og utprøvde design, er FH62NE mye brukt i:

Solcelleomformere : For lastbytte og isolering på DC-inngangs- eller AC-utgangssiden. Dens høyspenningsmotstand, høye strømkapasitet og overspenningsimmunitet håndterer effektivt spenningssvingninger og svitsjetransienter som er vanlige i PV-systemer.

AC EV ladestasjoner : Som kjernebryterkomponenten i ladekontrollkretser fører hovedkontaktene trygt ladestrøm, mens hjelpekontakten gir et ekstra lag med sikkerhetsbeskyttelse.

Sikkerhetskritiske systemer som krever statustilbakemelding : Hjelpekontakten leverer diagnostisk informasjon om hovedkontaktstatusen, og oppfyller behovene til applikasjoner med strenge sikkerhetskrav.
