W12T 40A strømrelé | PCB-relé for EV-lading, solcelleanlegg og nye energiapplikasjoner

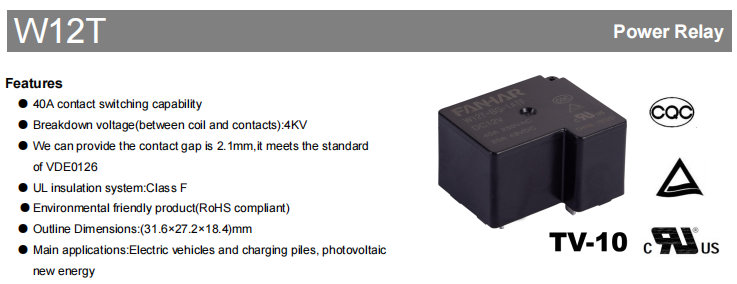

Ettersom fornybare energisystemer, elektriske kjøretøy og energilagringsteknologier fortsetter å utvikle seg, krever kraftkontrollsystemer releer med høyere svitsjingsevne, overlegen isolasjonsytelse og langsiktig driftssikkerhet. Fanhar er utviklet for å oppfylle disse kravene W12T 40A strømrelé er spesielt utviklet for elektriske kjøretøy, ladehauger og solcelleanlegg (PV) fornybare energisystemer.

W12T har en 40A kontaktsvitsjingsevne , en maksimal dielektrisk tålespenning på 4000VAC mellom spole og kontakter , og en valgfri kontaktavstand på ≥2,1 mm . Samtidig som den sikrer høybelastningsbryterytelse, oppfyller den også kravene til elektrisk isolasjon og sikkerhet i nytt energiutstyr.

Med et kompakt PCB-montert design som kun måler 31,6 × 27,2 × 18,4 mm , W12T er tilgjengelig i et bredt spekter av spolespenningsalternativer fra 5V til 110VDC . Serien tilbyr både standardtype (900mW spoleeffekt) og BG-type (1400mW spoleeffekt). Stafetten har fått UL/cUL, TÜV og CQC sertifiseringer, som støtter bruken i forskjellige markeder over hele verden.

40A høystrømskoblingsevne for høyeffektsutstyr

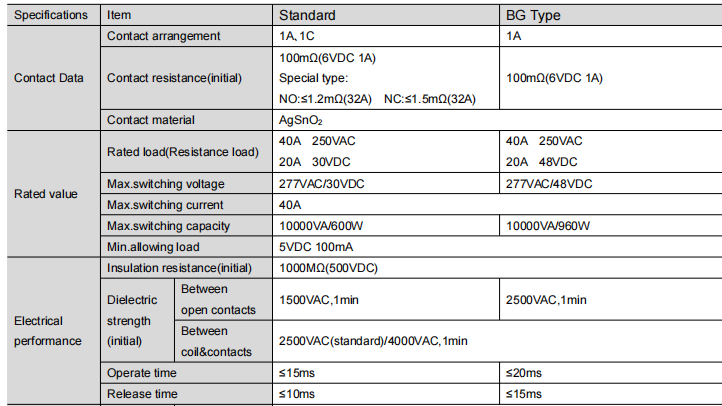

Nytt energiutstyr som EV-ladebunker og PV-omformere krever releer med betydelig strømbærende kapasitet. W12T har en nominell kontrollbelastning på 40A 250VAC med en maksimal bryterkapasitet på 10000VA.

For DC-belastninger støtter standardtypen 20A 30VDC, mens BG-typen støtter 20A 48VDC. I tillegg er spesielle lav kontaktmotstandstyper tilgjengelig med NO≤1,2mΩ (32A) og NC≤1,5mΩ (32A). Minste tillatte belastning er 5VDC 100mA, noe som muliggjør et bredt spekter av applikasjoner, fra bytte av små signaler til belastningskontroll med høy effekt.

Høy isolasjonsdesign for forbedret systemsikkerhet

Elektrisk isolasjon er et kritisk krav for utstyr for fornybar energi som opererer under høyspentforhold. W12T tilbyr utmerkede elektriske isolasjonsevner:

Maksimal dielektrisk motstandsspenning mellom spole og kontakter: 4000VAC

Dielektrisk motstandsspenning mellom åpne kontakter (BG-type): 2500VAC

Opprinnelig isolasjonsmotstand: 1000MΩ (ved 500VDC)

UL klasse F-isolasjonssystem: Overlegen isolasjonsytelse bidrar til forbedret driftssikkerhet og pålitelighet, og forhindrer effektivt høyspenningssammenbrudd og lekkasjerisiko.

Høykvalitets AgSnO₂-kontaktmateriale for forlenget levetid

W12T-serien bruker AgSnO₂ (sølv-tinnoksid) som kontaktmateriale. AgSnO₂ viser utmerket buerosjonsmotstand, lav og stabil kontaktmotstand, god termisk ledningsevne og enestående anti-sveiseytelse. Det reduserer effektivt lysbuedannelse og forlenger reléets levetid, og opprettholder stabil elektrisk ytelse selv ved hyppige bytte av høybelastningsapplikasjoner.

Pålitelig ytelse i krevende industrielle miljøer

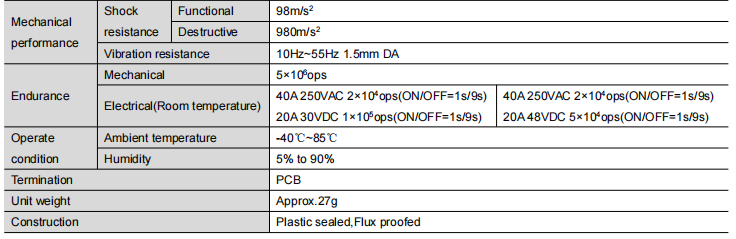

I tillegg til den elektriske ytelsen er W12T designet for å levere langsiktig pålitelighet under krevende driftsforhold. Reléet fungerer over et bredt omgivelsestemperaturområde på -40 °C til 85 °C, noe som gjør det egnet for fornybare energisystemer og industrielt utstyr utplassert i forskjellige klimaer.

Reléet tilbyr en mekanisk levetid på opptil 5 000 000 operasjoner og en elektrisk levetid på 20 000 operasjoner under 40A 250VAC resistiv belastning, 100 000 operasjoner under 20A 30VDC (Standard type) og 50,000A-operasjoner under 8GC.

Driftstiden er ≤15 ms (Standard) / ≤20 ms (BG), og utgivelsestiden er ≤10 ms (Standard) / ≤15 ms (BG). Reléet er også utformet for å tåle vibrasjoner og mekaniske støt som ofte forekommer i industrielle applikasjoner.

Flere spolespenningsalternativer for fleksibel systemdesign

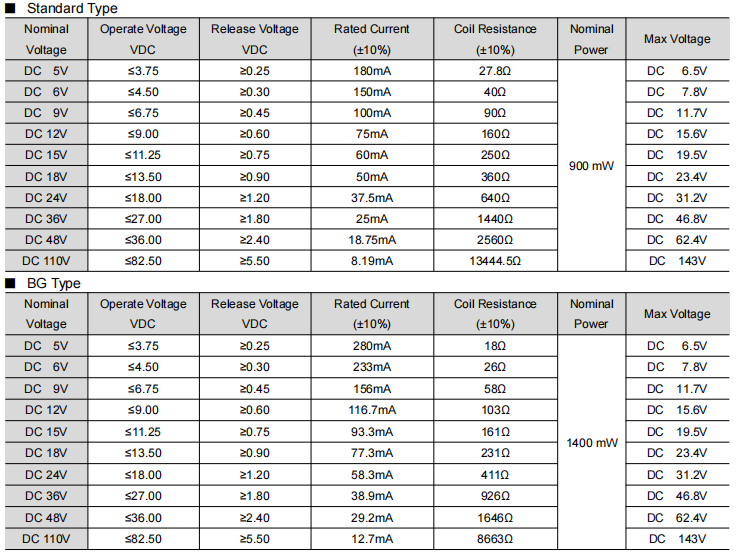

Ulike kontrollsystemer krever forskjellige spolespenningskonfigurasjoner. For å forenkle systemintegrasjonen er W12T tilgjengelig med flere DC-spolespenningsalternativer, inkludert 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC.

Standard Type spole nominelle effekt er 900mW, mens BG Type er 1400mW. Den standardiserte spoledesignen forbedrer ikke bare kompatibiliteten med ulike kontrollkretser, men forenkler også produktutviklingen for produsenter som bruker flere spenningsplattformer.

Kompakt PCB-monteringsdesign for enkel integrering av utstyr

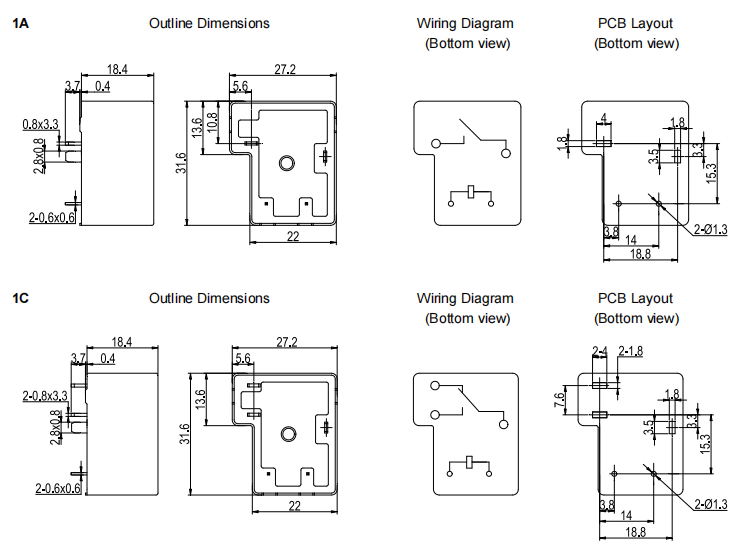

W12T har en compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

I rene miljøer (fri for H₂S, SO₂, NO₂ og støv), anbefales den flukssikre typen. I urene miljøer som inneholder disse forurensningene, anbefales plastforseglet type. Denne designhensynet forlenger effektivt reléets levetid i ulike industrielle miljøer.

Typiske applikasjoner

W12T er designet for svitsjeapplikasjoner med høy strøm, og er mye brukt i fornybar energi og elektriske kjøretøysystemer der pålitelig svitsjeytelse og høy isolasjonsevne kreves:

• Elektriske kjøretøy (EV)
• Nye ladehauger for energibiler
• Fotovoltaisk (PV) utstyr for fornybar energi

Innenfor disse systemene brukes reléet ofte til strømstyring, hovedkretskobling og sikkerhetsisolering, noe som bidrar til å forbedre systemets pålitelighet og driftssikkerhet.

Hvordan velge standardtype eller BG-type

W12T tilbys i standardtype og BG-type. De viktigste forskjellene er oppsummert nedenfor:

For generell industriell kontroll og standard strømbryterapplikasjoner oppfyller standardtypen de fleste krav. For fotovoltaiske systemer, applikasjoner som krever større kontaktisolasjonsavstander, eller høyere likespenningsscenarier, anbefales BG-typen.
