Hjem / Nyheter / Bransjenyheter / FH61NE New Energy Magnetic Latching Relé — Pålitelig strømsvitsjingsløsning for PV-omformere og AC-ladestasjoner

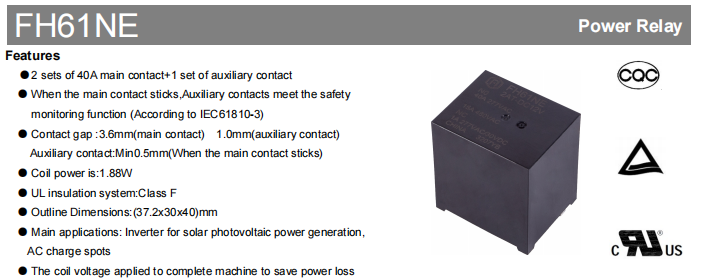

Ettersom fotovoltaisk kraftproduksjon, energilagringssystemer og ladeanlegg for elektriske kjøretøy fortsetter å utvikle seg mot høyere effekt og større effektivitet, reléer forventes å levere ikke bare pålitelig høystrømskoblingsevne, men også sikkerhetsovervåking, lavt strømforbruk og langsiktig driftsstabilitet. For å møte brukskravene til nytt energiutstyr, har Fanhar Electronics introdusert FH61NE Series New Energy Magnetic Latching Relay. Produktet har en kontaktkonfigurasjon med 2 sett med 40A hovedkontakter 1 sett med hjelpekontakter. Når hovedkontakten fester seg, gir hjelpekontakten et tilbakemeldingssignal for sikkerhetsovervåking som oppfyller kravene i IEC 61810-3 for sikkerhetsovervåkingsfunksjoner. Reléet har en laveffekts magnetisk låsedesign med et spolestrømforbruk på bare 1,88 W. Kombinert med et klasse F-isolasjonssystem og en kompakt mekanisk struktur, oppfyller den de omfattende kravene til nye energiapplikasjoner som solcelle-PV-invertere, AC-ladestasjoner og EV-ladeutstyr for energieffektiv drift og langsiktig pålitelighet. FH61NE-serien har fått UL/cUL, TUV , og CQC sikkerhetssertifiseringer og er mye brukt i nye energikraftutstyrsapplikasjoner.
40A høystrømskoblingsevne for strømkontroll for nytt energiutstyr

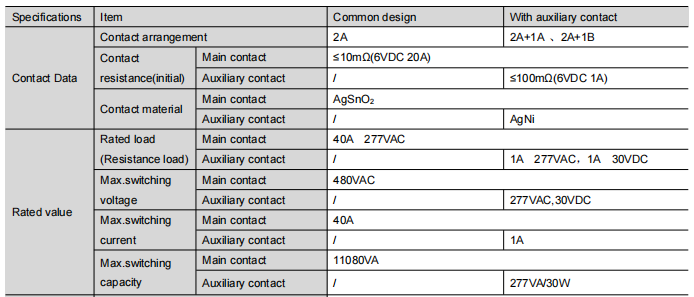

Nytt energiutstyr stiller høye krav til reléstrømkoblingsevne. Den FH61NE har to sett med 40A hovedkontakter, som støtter høystrømsbelastningskontroll i nytt energiutstyr. Hovedkontaktene bruker AgSnO₂ kontaktmateriale, som gir utmerkede anti-sveiseegenskaper og ledende egenskaper for å møte kravene til kontaktpålitelighet for strømsvitsjingsapplikasjoner i nytt energiutstyr. Nøkkelspesifikasjoner er som følger:
Disse elektriske parameterne gjør det mulig for FH61NE å pålitelig utføre kretskoblings- og kontrollfunksjoner i PV-omformere og AC-ladestasjoner.
Hjelpekontaktsikkerhetsovervåkingsdesign for forbedret systemsikkerhet
Nytt energiutstyr har strenge krav til driftssikkerhet. FH61NE tilbyr ekstra kontaktalternativer for å møte sikkerhetsovervåkingsbehov. Tilgjengelige konfigurasjoner inkluderer:
2A1A : To normalt åpne hovedkontakter en normalt åpen hjelpekontakt
2A1B : To normalt åpne hovedkontakter en normalt lukket hjelpekontakt
Når hovedkontakten sitter fast, gir hjelpekontakten tilbakemeldingssignaler for systemstatusovervåking.
Magnetisk låsestruktur med lav effekt for energieffektiv drift av nytt energiutstyr
FH61NE bruker en magnetisk låsende reléstruktur med følgende fordeler:
Spole strømforbruk: 1,88W
Opprettholde spenningsområde : 40 %~100 % Un (omgivelsestemperatur 25 ℃); 50%~60% Un (omgivelsestemperatur 85 ℃)

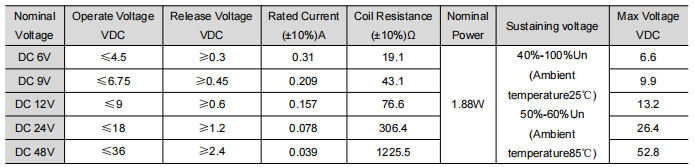

Maksimal støttespenning : Se tabellen med spoledata
Den magnetiske låsedesignen reduserer det kontinuerlige energiforbruket betydelig under reléholdetilstogen. Ved å bruke spolens opprettholdelsesspenning på hele maskinen sparer du effektivt strømtap, noe som gjør den mer egnet for de energieffektive driftskravene til nytt energiutstyr.
Høy isolasjonsdesign og pålitelig ytelse for komplekse driftsmiljøer
FH61NE har en høyisolerende design og kompakt konstruksjon, som balanserer elektrisk sikkerhet og mekanisk pålitelighet:
Flere spolespenningsalternativer for fleksibel systemdesign
Ulike kontrollsystemer krever forskjellige spolespenningskonfigurasjoner. For å forenkle systemintegrasjonen er FH61NE-serien tilgjengelig med flere DC-spolespenningsalternativer, inkludert 6VDC , 9VDC , 12VDC , 24VDC and 48VDC .
Hvert spolealternativ er designet med et nominelt strømforbruk på 3,2W, slik at ingeniører kan velge den mest passende kontrollspenningen uten å endre reléplattformen. Den standardiserte spoledesignen forbedrer ikke bare kompatibiliteten med ulike kontrollkretser, men forenkler også produktutviklingen for produsenter som bruker flere spenningsplattformer.
Kompakt plattformdesign for enklere produktoppgraderinger
FH61NE-serien tilbyr en enhetlig plattformdesign på tvers av forskjellige kontaktkonfigurasjoner og spolespenningsalternativer, og gir produsenter et fleksibelt grunnlag for å utvikle forskjellige nye energiutstyrsapplikasjoner.

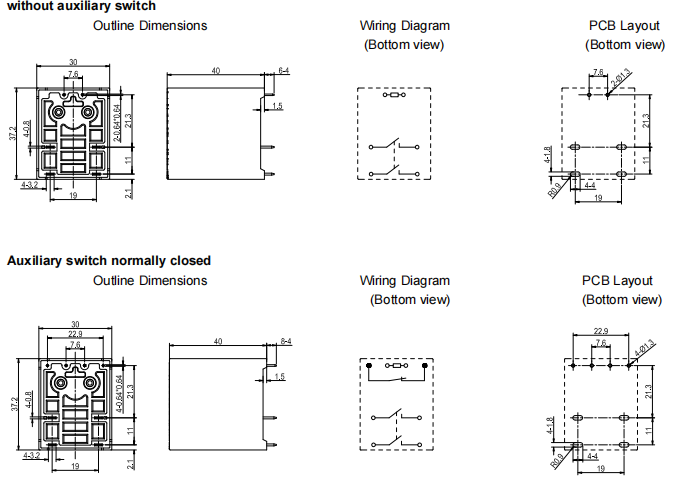

Alle konfigurasjoner deler identiske ytre dimensjoner av 37,2 × 30 × 40 mm, sammen med samme PCB-layout, monteringsfotavtrykk, isolasjonsytelse og mekanisk konstruksjon. Den primære differensiatoren mellom konfigurasjoner er kontaktarrangementet (2A, 2A 1A eller 2A 1B), slik at designere kan velge riktig overvåkingsfunksjon uten å endre PCB-designet.
Denne felles plattformen gjør det mulig for utstyrsprodusenter å enkelt innlemme ekstra kontaktovervåking (for sikkerhetstilbakemeldinger når hovedkontakten fester seg) i designene sine uten å endre den mekaniske installasjonen eller kortets layout. Som et resultat kan utviklingssykluser forkortes, ingeniørkostnader reduseres og produktstandardisering forbedres.
For produsenter som søker skalerbare løsninger på tvers av solcellevekselrettere, AC-ladestasjoner og EV-ladeutstyr, gir FH61NE-serien en effektiv og praktisk plattform.

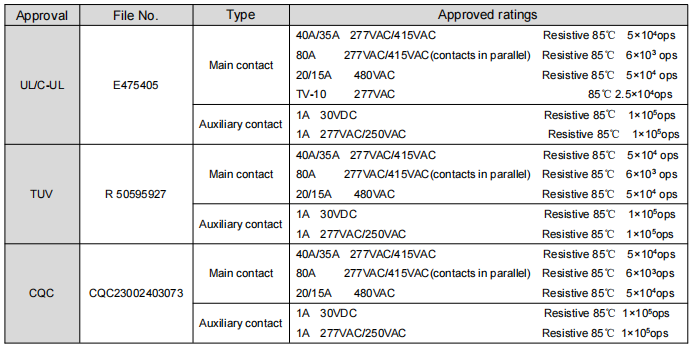

Sikkerhetsgodkjenninger
FH61NE har fått UL/cUL, TUV , og CQC sikkerhetssertifiseringer. Produktet overholder også EUs RoHS/REACH miljødirektiver. Fanhar Electronics har oppnådd ISO9001 , ISO14001 , og ISO45001 internasjonale sertifiseringer for styringssystem, har mer enn 40 nasjonale patenter, og har blitt anerkjent som et nasjonalt høyteknologisk foretak og et forsknings- og utviklingssenter på provinsnivå.
Typiske applikasjoner
FH61NE brukes hovedsakelig i følgende nye energisektorer:
I disse applikasjonene utfører reléet primært strømbryterkontroll og statusovervåkingsfunksjoner, og gir stabile og pålitelige strømstyringsløsninger for systemet.
Ofte stilte spørsmål
Q1: Hvilken type relé er FH61NE?
FH61NE er et nytt energimagnetisk låserelé utviklet av Zhejiang Fanhar Electronics Co., Ltd., hovedsakelig brukt i solcelle-PV-omformere og AC-ladestasjoner.
Spørsmål 2: Hva er den maksimale strømverdien til FH61NE?
FH61NE-hovedkontaktens nominelle belastning er 40A 277VAC (resistiv belastning), med en maksimal bryterstrøm på 40A.
Q3: Støtter FH61NE hjelpekontakter?
Ja. FH61NE tilbyr 2A 1A (normalt åpen hjelpekontakt) og 2A 1B (normalt lukket hjelpekontakt) versjoner. Når hovedkontakten fester seg, gir hjelpekontakten tilbakemeldingssignaler for systemstatusovervåking, og oppfyller kravene til IEC 61810-3 sikkerhetsovervåkingsfunksjoner.
Q4: Hva er driftstemperaturområdet til FH61NE?
Driftstemperaturområdet er -40 ℃ ~ 85 ℃, noe som gjør det egnet for ulike regioner og komplekse industrielle miljøer.
For applikasjoner som krever høyere strømkapasitet, er FH66NE160 det anbefalte valget. For systemer designet rundt en 100A strømstyrke, gir FH66NE100 den passende løsningen.
Q5: Hva er den mekaniske og elektriske levetiden til FH61NE?
Mekanisk levetid: 5×10⁶ operasjoner
Elektrisk levetid (hovedkontakt): 1×10⁵ operasjoner ved 40A 277VAC resistiv belastning (85℃)
Elektrisk levetid (hjelpekontakt): 1×10⁵ operasjoner ved 1A 30VDC/277VAC resistiv belastning (85℃)
