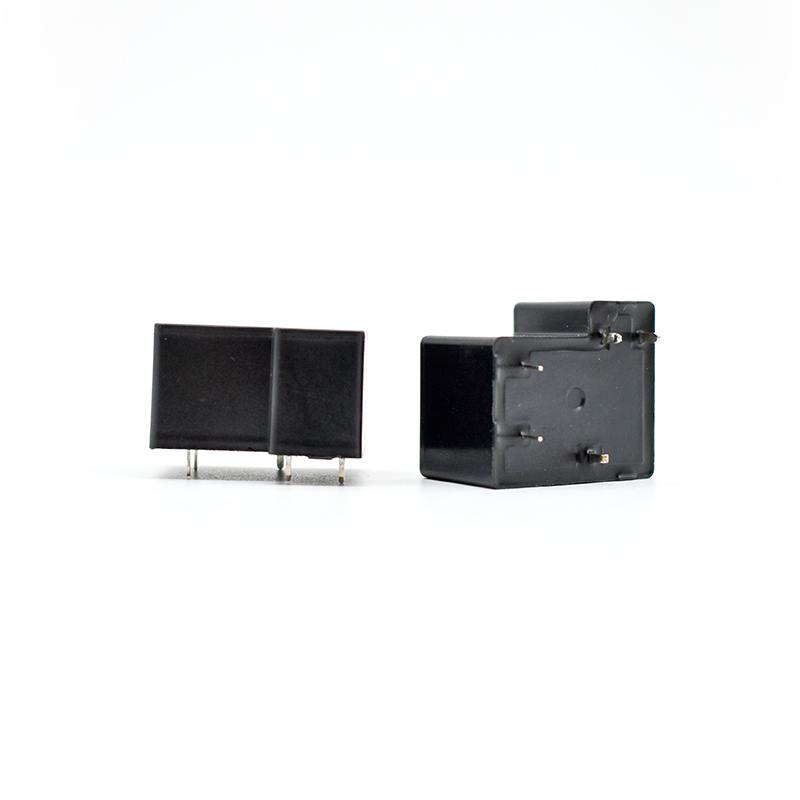

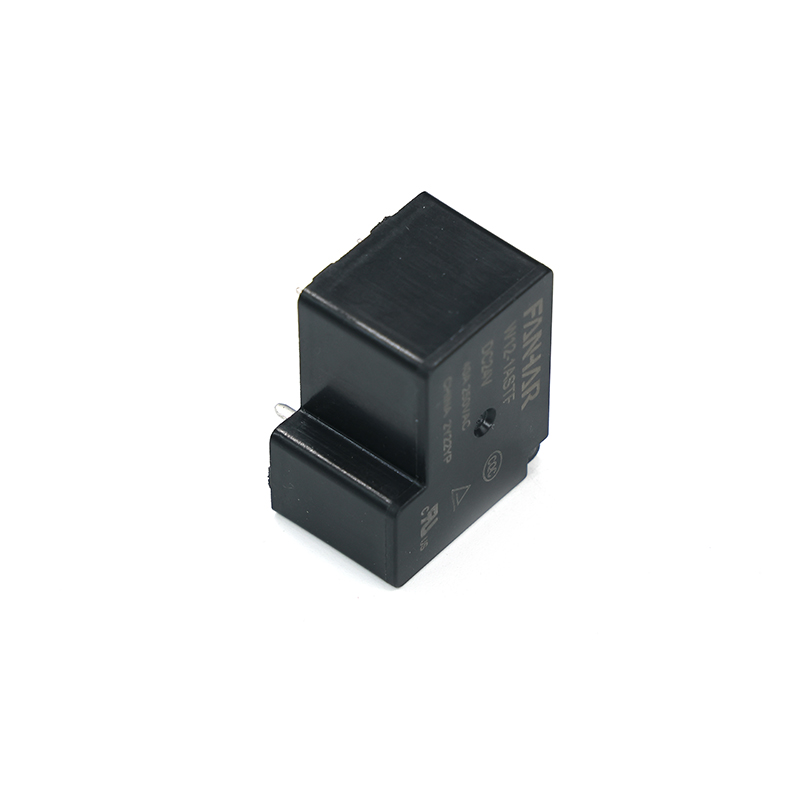

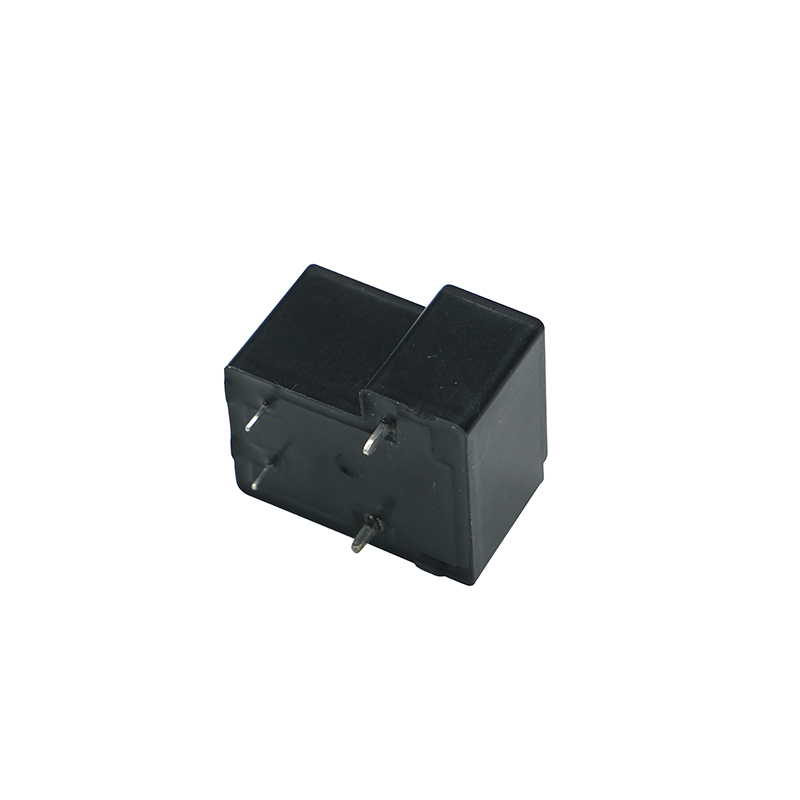

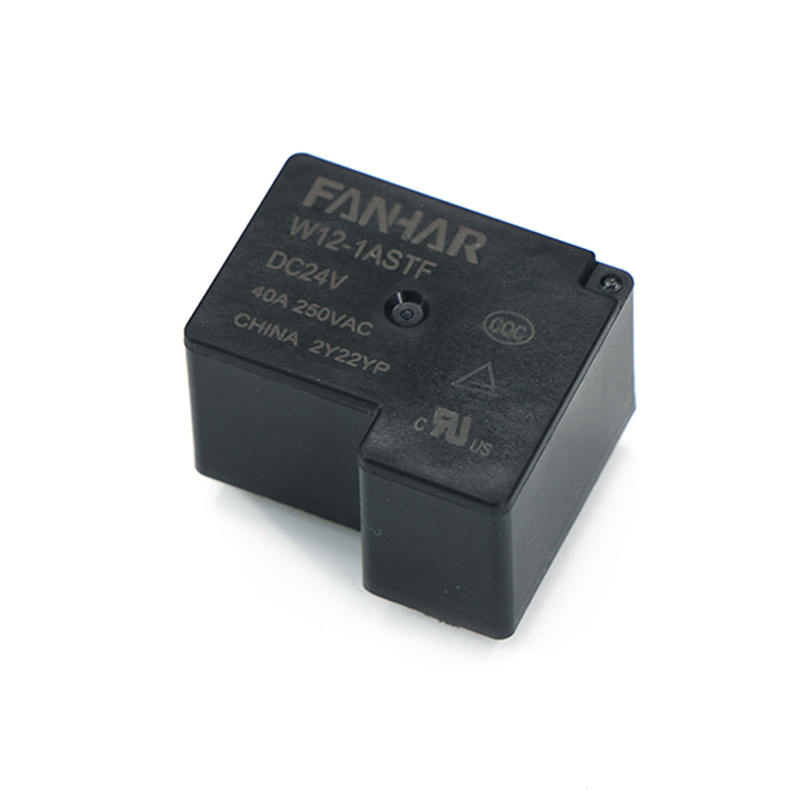

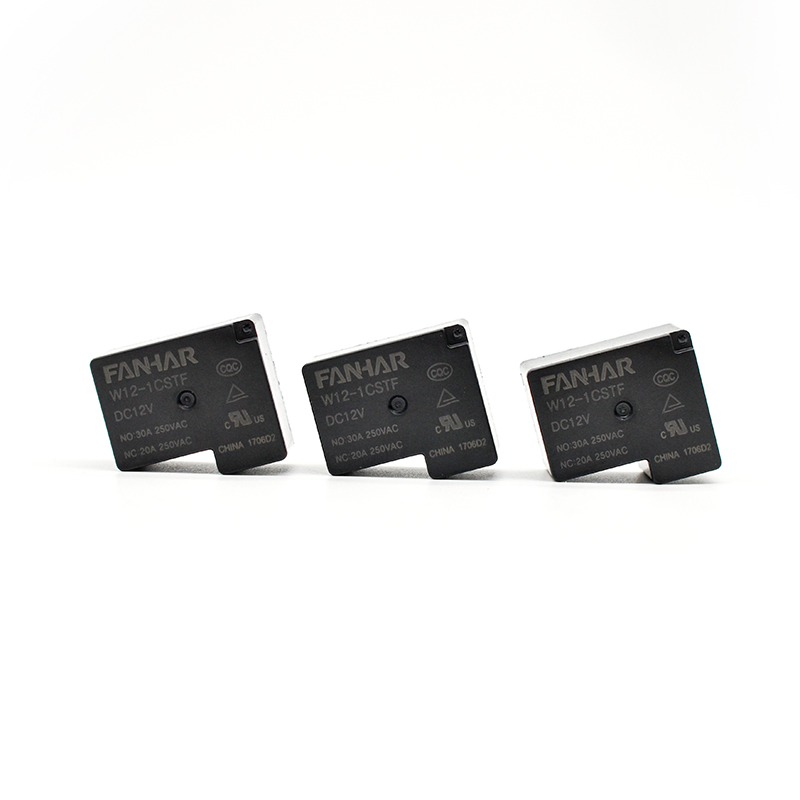

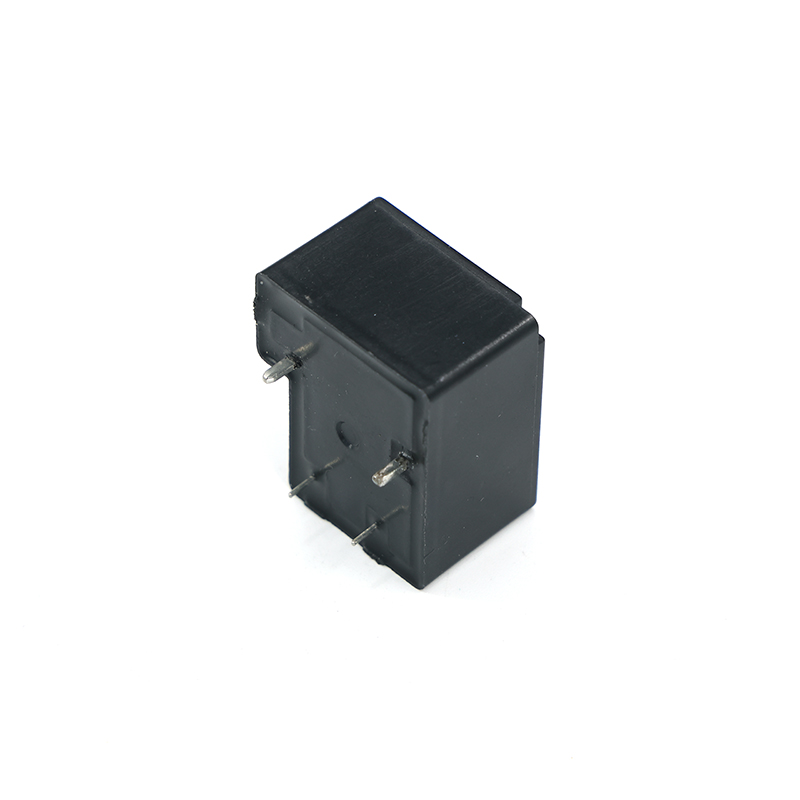

W12 30A 40A Strømrelé UL TUV CQC kompatibel

Spesifikasjoner

Vare

Standard

BG-type

Kontaktdata

Kontaktavtale

1A, 1C

1A

Kontaktmotstand (initiell)

≤100mΩ(6VDC 1A)

100 mΩ (6VDC 1A)

Kontaktmateriale

AgNi､AgSnO ₂

Vurdert verdi

Nominell belastning (motstandsbelastning)

30A (Standard)/40A 250VAC
20A 30VDC

30A 250VAC
20A 48VDC

Maks.koblingsspenning

277VAC/30VDC

277VAC/48VDC

Maks.koblingsstrøm

40A

Maks.koblingskapasitet

10000VA/600W

7500VA/960W

Min.tillat belastning

5VDC 100mA

Elektrisk ytelse

Isolasjonsmotstand (initiell)

1000MΩ(500VDC)

Dielektrisk styrke (initiell)

Mellom åpne kontakter

1500VAC, 1 min

2500VAC, 1 min

Mellom spole og kontakter

2500VAC(standard)/4000VAC, 1min

Driftstid

≤15 ms

≤20 ms

Utgivelsestid

≤10 ms

≤15 ms

Mekanisk ytelse

Støtmotstand

Funksjonell

98m/s ² (10G)

Destruktiv

980m/s ² (100G)

Vibrasjonsmotstand

10Hz~55Hz 1,5 mm DA

Utholdenhet

Mekanisk

5× 10 ⁶ ops

Elektrisk (romtemperatur)

40A 250VAC  2×10 ⁴ ops(ON/OFF=1s/9s)
30A 250VAC  5×10 ⁴ ops(ON/OFF=1s/9s)
20A 30VDC  1×10 ⁵ ops(ON/OFF=1s/9s)

40A 250VAC  2×10 ⁴ ops(ON/OFF=1s/9s)
30A 250VAC  5×10 ⁴ ops(ON/OFF=1s/9s)
20A 48VDC  5×10 ⁴ ops(ON/OFF=1s/9s)

Driftstilstand

Omgivelsestemperatur

-40℃~85℃

Fuktighet

5 % til 90 %

Oppsigelse

PCB

Enhetsvekt

Ca.27g

Konstruksjon

Plastforseglet, flussikker
