Hva er et låserelé?
A låserelé er en spesiell type elektromekanisk eller elektromagnetisk bryter. Dens kjernekarakteristikk er å ha en "posisjonsminne"-funksjon: den krever bare en kort strømpuls for å endre koblingstilstanden, og etter at kontrollsignalet er fjernet, kan den opprettholde sin nåværende tilstand på ubestemt tid (PÅ eller AV) til den mottar et reverspulssignal for å endre det.
Dette står i sterk kontrast til vanlige releer (ikke-låsende), som må være kontinuerlig tilkoblet for å opprettholde tilstanden og vil gå tilbake til standardposisjonen når strømmen brytes. Derfor er låsereléer også kjent som "bistabile" releer, "behold"-releer eller "magnetiske låse"-reléer.
Hvordan fungerer låsereléer?
Kjernekomponenter
Nøkkelkomponentene til et låserelé inkluderer:
Spole : Enkeltspolet eller dobbelspolet struktur, vanligvis laget av kobbertråd med lav motstand, brukt til å generere et magnetfelt.
Armatur (også kjent som "reed switch") : En liten bevegelig metalldel som fungerer som "port" til bryteren.
Permanent magnet (for magnetisk låsetype) : Brukes til å holde ankeret på plass etter at strømmen er fjernet.
Mekanisk lås (for mekanisk låsetype) : En fysisk låsemekanisme.
Detaljert arbeidsprinsipp
Når en kort strømpuls påføres spolen, driver det genererte magnetfeltet ankeret til å bevege seg fra en kontaktposisjon til en annen, og dermed fullføre eller bryte kretsen. Hovedpoenget er at etter at denne pulsen er slutt, forblir ankeret fast i sin nåværende posisjon, og stoler på magnetisk kraft (for magnetiske låsetyper) eller en mekanisk låse (for mekaniske låsetyper), uten å trenge kontinuerlig kraft. Den vil bare aktiveres og tilbakestilles når en reverspuls påføres.
I applikasjoner som OFF-forsinkelsestidtakere er driftssekvensen til dobbeltviklingsreléer mer kompleks: når strømmen flyter gjennom den innstilte spolen (S), genereres magnetisk fluks i den interne magnetiske kretsen, noe som skaper elektromagnetisk kraft for å tiltrekke ankeret, lukker den normalt åpne kontakten og åpner den normalt lukkede kontakten, opprettholder den innstilte tilstanden. Når AV-forsinkelsen avsluttes, flyter strøm gjennom tilbakestillingsspolen (R), noe som får den lukkede normalt åpne kontakten til å åpne og den åpnede normalt lukkede kontakten til å lukke igjen.
Hovedtyper av låsereléer
Klassifisering etter holdemekanisme
| Type | Holdemekanisme | Fordeler | Ulemper | Typiske applikasjoner |
|---|---|---|---|---|
| Magnetisk låserelé | Permanent magnet eller magnetisk krets selvlåsende | Rask handlingshastighet, liten størrelse, lang levetid, upåvirket av strømtap | Dårlig vibrasjonsmotstand | Smarte målere, PV-omformere |
| Mekanisk låserelé | Fysisk låsemekanisme | Høy kontaktkapasitet, sterk støtstrøm tåler evne, stabil ytelse under termisk sykling | Stor størrelse, lav byttehastighet, relativt kortere levetid | Stor størrelse, lav byttehastighet, relativt kortere levetid |
Klassifisering etter spolestruktur
| Type | Strukturell funksjon | Kjøremetode | Kontrollkompleksitet |
|---|---|---|---|
| Enkel spole | En spole for både innstilling og tilbakestilling | F Styres ved å endre polariteten til inngangsstrømmen (positiv/negativ puls) | Krever H-brokrets, høyere kompleksitet |
| Dobbel spole | Uavhengige "sett" og "tilbakestill" spoler | Ved å tilføre en puls til den respektive spolen utføres den tilsvarende handlingen | Dobbel uavhengig kjøring, enkel og pålitelig kontroll |
Impulsreléer
Dette er en spesiell type magnetisk låserelé med en integrert elektronisk styrekrets. Det krever ikke å endre polariteten til inngangspulsen; hver gang den mottar et pulssignal, endrer den automatisk tilstanden (veksler PÅ/AV som en bryter). Når strøm tilføres, bestemmer den interne kretsen automatisk reléets nåværende posisjon og gir energi til den motsatte spolen.
Impulsreléer er ideelle for å kontrollere den samme enheten fra flere steder ved hjelp av flere knapper, for eksempel å starte og stoppe en transportør fra flere punkter ved å bruke en enkelt knapp på hvert sted.
Latching Relay vs. Ikke-latching Relay: Detaljert sammenligning
| Funksjon | Låserelé (magnetisk) | Ikke-låsende relé (vanlig) |
|---|---|---|
| Statens holdemekanisme | Bruker permanent magnet eller magnetisk krets selvlåsende for å holde kontakttilstand, ingen kontinuerlig strøm nødvendig | Stoler på kontinuerlig spoleenergisering for å generere magnetisk kraft og opprettholde kontakttilstand |
| Kjøremetode | Krever bare en pulsstrøm for å bytte tilstand (f.eks. 0,1 sekunds puls) | Krever kontinuerlig energitilførsel for å opprettholde oppfanget eller droppet tilstand |
| Kontaktstat | Bistabil (tilstand uendret etter strømbrudd) | Monostabil (kontakter tilbakestilt etter strømbrudd) |
| Statisk strømforbruk | Null (ingen strøm forbrukes mens du holder tilstanden) | Kontinuerlig forbruk (spolen trenger langsiktig energitilførsel) |
| Dynamisk strømforbruk | Kort forbruk kun under bytte (f.eks. 1W × 0,1s) | Kontinuerlig forbruk (f.eks. 2W × 24t) |
| Energieffektivitet | Egnet for energisparende scenarier med langsiktig drift | Egnet for kortsiktige eller intermitterende kontrollscenarier |
| Kontakt Life | Høyere (ingen kontinuerlig energitilførsel reduserer lysbueskader) | Lavere (langvarig energitilførsel tilbøyelig til oksidasjon eller stikking) |
| Vibrasjonsmotstand | Dårligere (magnetisk krets kan byttes ved et uhell på grunn av vibrasjoner) | Bedre (avhengig av mekanisk fjærretur, høyere stabilitet) |
| Kjør kompleksitet | Krever polaritetskontroll (single coil) eller dobbel stasjon (dobbel spole) | Krever bare enkel svitsjekrets (f.eks. transistor/MOSFET-kontroll) |
| Typisk krets | H-brokrets eller dobbel uavhengig stasjon | Enkeltbryterkrets |
| Kostnad | Høyere (kompleks struktur) | Nedre (enkel struktur) |
Kjernefordeler med låsende reléer
Ekstremt lavt strømforbruk: Dette er den mest fremtredende fordelen med låsende reléer. Siden de kun bruker strøm under tilstandsbytte-øyeblikket, er den energisparende effekten betydelig i langsiktige bruksområder. Låsedesignet oppnår strømflyt kun under PÅ/AV-svitsjing, noe som bidrar betydelig til utstyrets energisparing.
Tilstandsminne: Opprettholder automatisk den siste tilstanden etter strømbrudd, og krever ingen tilbakestillingskrets. Den er spesielt egnet for applikasjoner som trenger tilstandsbevaring etter strømtap, for eksempel minnefunksjonen i smarte brytere.
Lav spolevarmegenerering: Siden kontinuerlig energitilførsel ikke er nødvendig, er spoletemperaturøkningen veldig lav, noe som er gunstig for å forbedre utstyrets pålitelighet og levetid.
Egnet for batteridrevne enheter: Den nullstatiske strømforbrukskarakteristikken gjør den til et ideelt valg for batteridrevne applikasjoner som IoT-enheter og smarte målere.
Hovedapplikasjonsscenarier
Industriell automasjon
Industrielle telle- og sorteringssystemer: Utnytt den bistabile karakteristikken for tilstandsminne.
Motorstyringskretser: I AV-forsinkelsesreleer brukes låsereleer for å oppnå presis bremsekontroll.
Pakkemaskineri: Kombinert kontroll av flere enheter.
Kraft og energi
Smarte målere: Lavt strømforbruk, langsiktig drift, muliggjør forhåndsbetalingskontrollfunksjoner.
PV-omformere: Hyppig svitsjing, jordfeildeteksjonskretser.
Høyspent DC-strømforsyning: Kretsbytte.
Testing og kommunikasjon
Telekommunikasjonsutstyr: Telefonsentralsystemer.
Automatisk testutstyr: Testsignalveksling.
Valgguide: Hvordan velge riktig låserelé?
Anbefalte scenarier for valg av låsereléer:
Langtidsdrift med følsomhet for strømforbruk: for eksempel batteridrevne enheter, IoT-terminaler.
Krav om å opprettholde tilstanden etter strømbrudd: for eksempel minnefunksjon i smarte brytere, oppbevaring av utstyrsstatus.
Begrenset spiralvarmeproduksjon: Installasjonsmiljøer med høy tetthet.
Behov for kontroll fra flere steder: for eksempel bygningsbelysning, transportbåndkontroll.
Anbefalte scenarier for valg av vanlige releer:
Kostnadssensitive applikasjoner: Ikke behov for langsiktig tilstandsbevaring, for eksempel enkel kontroll av husholdningsapparater.
Enkel kontrolllogikk: Ingen behov for komplekse drivkretser.
Vibrasjonsmiljøer: Magnetiske låsereléer har dårligere vibrasjonsmotstand.
Nøkkelvalgparametere
Spoletype: Enkel spole vs. dobbel spole. Dual coil tilbyr enkel kontroll, men krever flere pinner, mens enkelt coil sparer plass, men trenger en polaritetssvitsjingskrets.
Kontaktvurdering: Velg basert på laststrøm og spenning. For eksempel kan noen serieprodukter bytte strøm opp til flere ampere, mens modeller som er egnet for signalkretser har mindre strømkapasiteter.
Krav til strømforbruk: Vær oppmerksom på spolens driftseffekt. Produkter med ultralavt strømforbruk er tilgjengelig på markedet.
Monteringsmetode: PCB-montering, Surface Mount Technology (SMT), eller plug-in. For applikasjoner med begrenset plass, kan ultra-miniatyr overflatemonterte modeller velges.
Tilpasningsevne til miljø: Vurder temperatur, fuktighet, vibrasjoner osv. Mekaniske låsetyper gir mer stabil ytelse under termisk sykling.
Teknologiutviklingstrender
Med den globale økende etterspørselen etter energisparing og utslippsreduksjon, får låsereléer bredere anvendelse på grunn av deres nullstatiske strømforbrukskarakteristikk. De viktigste utviklingstrendene inkluderer:
Lavere strømforbruk for spole: Kontinuerlig redusere driftsstrømforbruket ved å optimalisere magnetisk kretsdesign og bruke nye materialer.
Mindre størrelse: Tilpasning til installasjonskrav med høy tetthet, for eksempel visse overflatemonterte reléer.
Høyere kontaktkapasitet: Forbedrer lastekapasiteten samtidig som lavt strømforbruk opprettholdes.
Intelligent integrasjon: Impulsreleer med innebygde elektroniske kretser for smartere kontroll.

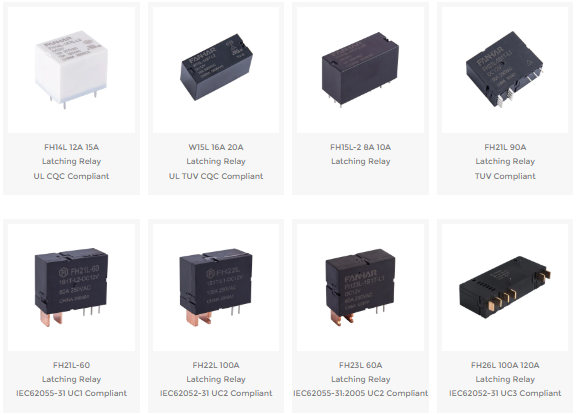

Utforsk våre låsereléprodukter
Hos FANHAR Electronics leverer vi høy ytelse låserelés konstruert for kravene til moderne smarte hjem, industriell kontroll, nye energisystemer og mer. Med over 30 serier og hundrevis av spesifikasjoner tilbyr porteføljen vår den perfekte balansen mellom bytteevne, energieffektivitet og pålitelighet
Ofte stilte spørsmål
Q1: Hva er forskjellen mellom et impulsrelé og et vanlig magnetisk låserelé?
Et impulsrelé har en innebygd elektronisk styrekrets, så det krever ikke polaritetsreversering; hver puls skifter tilstanden automatisk (som en trykknappbryter). Den er ideell for kontroll med én knapp på flere steder, mens vanlige magnetiske låsereléer krever ekstern polaritetskontroll eller separate viklinger.
Spørsmål 2: Hvorfor er releer med doble spole ofte brukt i timer-applikasjoner med AV-forsinkelse?
Fordi AV-forsinkelse krever klare innstilte (tidspunktstart) og tilbakestillingshandlinger (tidspunktslutt). Reléer med doble spole tillater uavhengig kontroll av disse to handlingene, og gir klar og pålitelig timinglogikk samtidig som man unngår den ekstra kompleksiteten og støyrisikoen ved polaritetsbytte.
Spørsmål 3: Hvilken margin skal være igjen for kontaktens gjeldende vurdering når du velger et relé?
Som en generell regel, hold belastningsstrømmen under 80 % av kontaktklassifiseringen (for resistive belastninger). For induktive eller kapasitive belastninger (motorer, kondensatorer, lamper), tillat en større margin (foreslått <50%) og vurder innkoblingsstrøm. Se alltid databladet for maksimal brytereffekt og spenningskurver.
Spørsmål 4: Kan magnetiske låsereléer brukes for høyfrekvent svitsjing (f.eks. PWM)?
Ikke anbefalt. Magnetiske låsereléer er designet for lavfrekvent svitsjing (høyst noen få ganger per minutt). Høyfrekvent drift forkorter den mekaniske levetiden drastisk og opphever nulleffektfordelen. For høyfrekvente applikasjoner, bruk solid state-releer eller MOSFET-er.
Q5: Hvordan kan jeg verifisere om det valgte reléet er egnet?
Det anbefales å bygge en test med den faktiske belastningen (inkludert de verste innkoblingsforholdene), utføre minst 1000 kontinuerlige koblingssykluser og overvåke kontakttemperaturøkning, spoletemperaturøkning og kontaktmotstandsendringer. Utfør også vibrasjons- og strømav-retensjonstester for å sikre samsvar med applikasjonsmiljøkravene.
