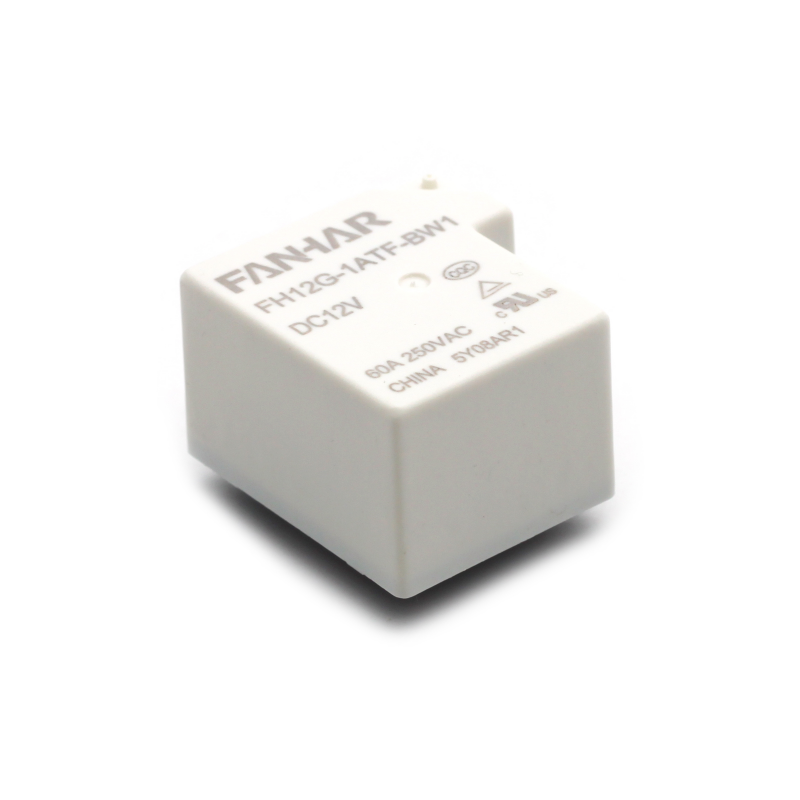

FH12G 60A Nytt energirelé UL TUV CQC kompatibel

Spesifikasjoner

Vare

Kontaktdata

Kontaktavtale

1A

Kontaktmotstand (innledende)

≤20mΩ (6VDC 20A)

Kontaktmateriale

AgSnO ₂

Vurdert verdi

Nominell belastning (motstandsbelastning)

NO:32A/35A/43A/50A/60A   250VAC

Maks.koblingsspenning

277VAC

Maks.koblingsstrøm

60A

Maks.koblingskapasitet

12500VA

Min.allowing load

5VDC 100mA

Elektrisk

ytelse

Isolasjonsmotstand (initiell)

1000MΩ(500VDC)

Dielektrisk styrke (initiell)

Mellom åpne kontakter

2500VAC, 1 min (Standardtype)

1500VAC, 1 min (sensitiv type)

Mellom spole og kontakter

2500VAC, 1 min

Driftstid

≤15 ms

Utgivelsestid

≤10 ms

Mekanisk

ytelse

Støtmotstand

Funksjonell

98m/s ² (10 g)

Destruktiv

980m/s ² (100 g)

Vibrasjonsmotstand

10Hz~55Hz 1,5 mm DA

Utholdenhet

Mekanisk

1× 10 ⁶ ops

Elektrisk(Room temperature)

Standard type:
35/32A  277/250VAC           3×10 ⁴ ops(ON/OFF=1s/9s)
50/43A  277/250VAC           3×10 ⁴ ops(ON/OFF=1s/9s)
Tilkobling 20A som bærer 43A/50A/60A bryter
20A 250/277VAC                  3×10 ⁴ ops(ON/OFF=1s/9s)
60A 277/250VAC
Sensitiv type:
35/32A  277/250VAC           3×10 ⁴ ops(ON/OFF=1s/9s)
50/43A  277/250VAC           1×10 ⁴ ops(ON/OFF=1s/9s)
Tilkobling 20A som bærer 43A/50A /60A bryter
20A 250/277VAC                  1×10 ⁴ ops(ON/OFF=1s/9s)

Betjene

tilstand

Omgivelsestemperatur

-40℃~85℃

Fuktighet

5 % til 85 %

Oppsigelse

PCB

Enhetsvekt

Ca.38g
