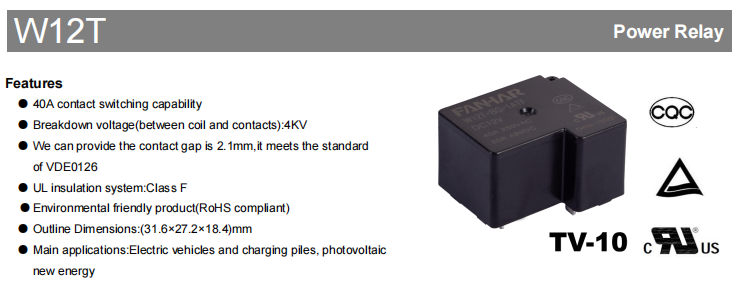

W12T 40A strømrelé | PCB-relé for EV-lading og solcelleanlegg

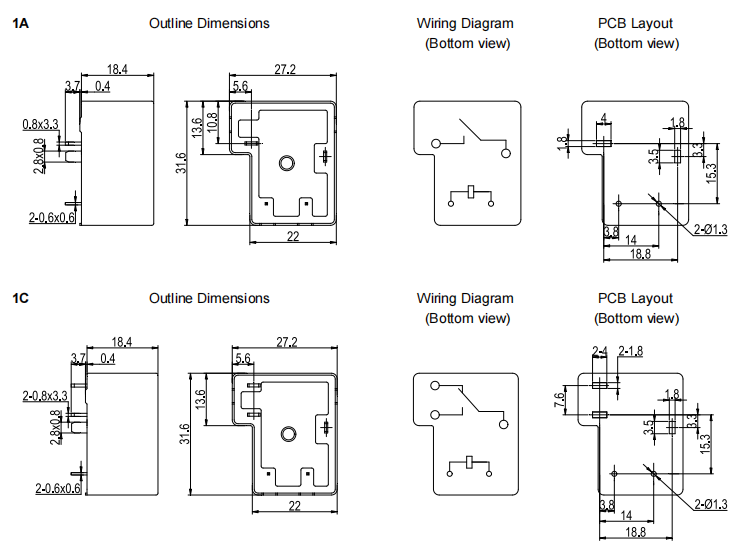

W12T er et 40A strømrelé lansert av FANHAR Electronics, designet for kraftkontrollapplikasjoner med høy effekt som elektriske kjøretøyer, ladehauger og solceller (PV) fornybare energisystemer. Reléet har en 40A kontaktsvitsjingsevne, en maksimal dielektrisk motstandsspenning på 4000VAC mellom spole og kontakter, og et valgfritt kontaktgap på ≥2,1 mm. Samtidig som den sikrer høybelastningsbryterytelse, oppfyller den også kravene til elektrisk isolasjon og sikkerhet i nytt energiutstyr. Med en kompakt PCB-montert design måler W12T kun 31,6 × 27,2 × 18,4 mm og er tilgjengelig i et bredt spekter av spolespenningsalternativer for å dekke ulike utstyrsdesignbehov. Det er mye brukt i nye energikraftkontrollsystemer.

1. Produktfunksjoner

40A høystrømskoblingsevne
W12T har en nominell kontrollbelastning på 40A 250VAC. Standardtypen støtter 20A 30VDC DC-laster, mens BG-typen støtter 20A 48VDC DC-laster. Den maksimale svitsjkapasiteten når 10000VA, og oppfyller kravene til kraftkontroll for utstyr med høy effekt.

Høy isolasjonsytelse for forbedret systemsikkerhet
For å møte isolasjonskravene til nytt energiutstyr, tilbyr W12T utmerket elektrisk isolasjon:

Maksimal dielektrisk tålespenning mellom spole og kontakter: 4000VAC

Dielektrisk tålespenning mellom kontakter (BG-type): 2500VAC

Opprinnelig isolasjonsmotstand: 1000MΩ (ved 500VDC)

Overlegen isolasjonsytelse bidrar til forbedret driftssikkerhet og pålitelighet.

Valgfri kontaktavstand ≥2,1 mm
W12T BG-typen gir et kontaktgap på ≥2,1 mm, i samsvar med den europeiske fotovoltaiske standarden VDE0126. Dette møter behovet for større kontaktisolasjonsavstander i visse PV-systemapplikasjoner.

Kontaktmateriale av høy kvalitet
W12T serien bruker AgSnO₂ (sølv-tinnoksid) som kontaktmateriale. AgSnO₂ viser utmerket buerosjonsmotstand, lav og stabil kontaktmotstand, god termisk ledningsevne og enestående anti-sveiseytelse. Det reduserer effektivt lysbuedannelse og forlenger reléets levetid.

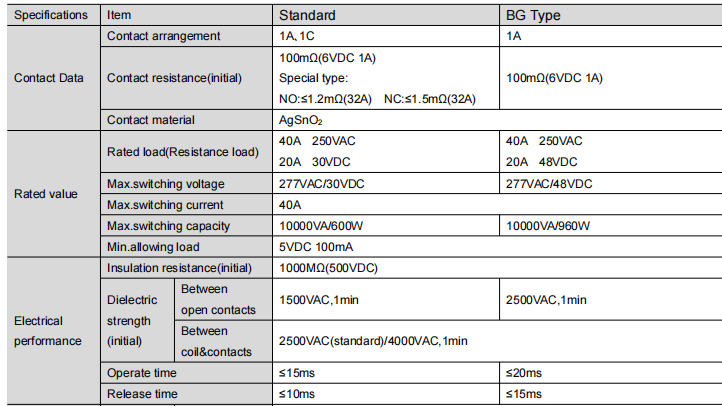

2. Ytelsesparametere

Bredt utvalg av spolespenningsalternativer
For å imøtekomme ulike kontrollsystemdesign, er W12T tilgjengelig i flere spolespenninger, inkludert:
[Se tabellen med spolespesifikasjoner i det originale dataarket]

Standard type spole nominell effekt: 900mW

BG type spole merkeeffekt: 1400mW

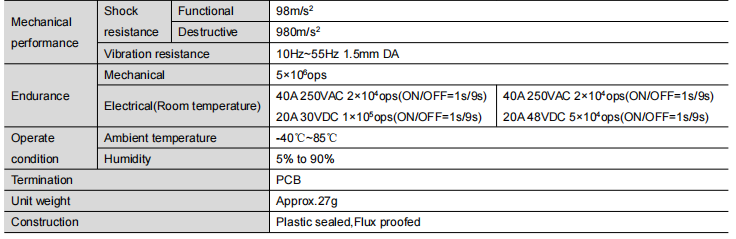

Stabil og pålitelig mekanisk og elektrisk ytelse
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Mekanisk levetid: 5 millioner operasjoner

Elektrisk levetid:

40A 250VAC: 20 000 operasjoner

20A 30VDC (standardtype): 100 000 operasjoner

20A 48VDC (BG-type): 50 000 operasjoner

Driftstid (standardtype): ≤15ms

Utgivelsestid (standardtype): ≤10ms

Driftstemperaturområde: -40°C til 85°C , egnet for ulike industrielle og nye energiutstyrsapplikasjoner.

Flere sikkerhetsgodkjenninger

W12T has obtained several domestic and international product certifications, including: UL / cUL, TÜV, CQC

Disse sertifiseringene dekker 40A AC belastning og 20A DC belastningsapplikasjoner, og støtter produktbruk i forskjellige markeder.

3. Typiske bruksområder

I følge produktdataarket brukes W12T primært i:

Elektriske kjøretøy (EVs)

Nye ladehauger for energibiler

Fotovoltaisk (PV) utstyr for fornybar energi

Dens høye strømsvitsjingsevne og isolasjonsytelse oppfyller kravene til strømkontroll for de ovennevnte applikasjonene.

4. Hvorfor velge W12T Power Relay?

Som et 40A strømrelé designet for den nye energisektoren, kombinerer W12T høy belastningskapasitet, isolasjonsytelse og pålitelighet. Viktige fordeler inkluderer:

40A AC-lastbytteevne

Opptil 4000VAC dielektrikum tåler spenning mellom spole og kontakter

Valgfri kontaktavstand ≥2,1 mm, i samsvar med VDE0126 PV-standard

Bredt utvalg av spolespenninger fra 5V til 110VDC

UL klasse F isolasjonssystem

Driftstemperaturområde -40°C til 85°C

Sertifisert av UL, TÜV, CQC, etc.

Egnet for elektriske kjøretøy, ladehauger, solcelleanlegg og andre nye energiapplikasjoner

5. Sammendrag

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
