Hjem / Nyheter / Bransjenyheter / FH12 40A strømrelé for industrikontroll, punktsveising og strømforsyningsutstyr

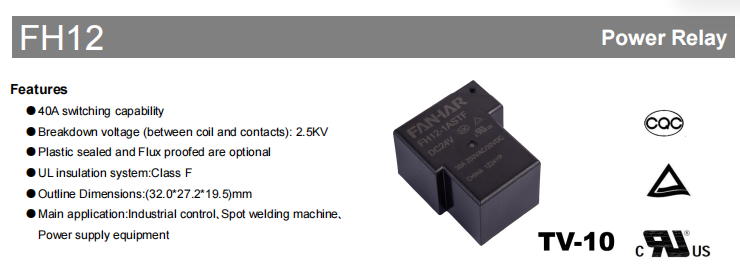

Den FH12 Power Relé er designet for høystrømssvitsjing i industriell kontroll, punktsveisemaskiner og strømforsyningsutstyr. Med en maksimal bryterstrøm på 40A , dielektrisk styrke på 2500VAC mellom spolen og kontaktene , og en Klasse F UL isolasjonssystem , gir FH12 pålitelig elektrisk ytelse for krevende industrielle applikasjoner. Tilgjengelig i begge plast forseglet og flussikker konstruksjoner, kan den velges i henhold til forskjellige driftsmiljøer.
1. Nøkkelfunksjoner til FH12 Strømrelé
40A koblingsevne
Den FH12 supports a maximum switching current of 40A med en maksimal koblingskapasitet på 7500VA , noe som gjør den egnet for applikasjoner som krever pålitelig høystrømssvitsjing.
Pålitelig elektrisk isolasjon
Den relay provides an insulation resistance of 1000MΩ (500VDC) og a dielectric strength of 2500VAC mellom spolen og kontaktene , som bidrar til å opprettholde sikker elektrisk isolasjon under drift.
Flere kontaktkonfigurasjoner
Den FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
slik at brukerne kan velge riktig konfigurasjon for forskjellige kretsdesign.
Plastforseglet eller flussikker konstruksjon
To konstruksjonsalternativer er tilgjengelige: flussikker og plastforseglet.
I følge dataarket anbefales den flusssikre versjonen for rene miljøer, mens den plastforseglede versjonen er egnet for miljøer som inneholder støv eller etsende gasser som H₂S, SO₂ og NO₂.
Klasse F isolasjonssystem
Den FH12 complies with the UL klasse F isolasjonssystem , som oppfyller internasjonale isolasjonskrav for industrielt elektrisk utstyr.

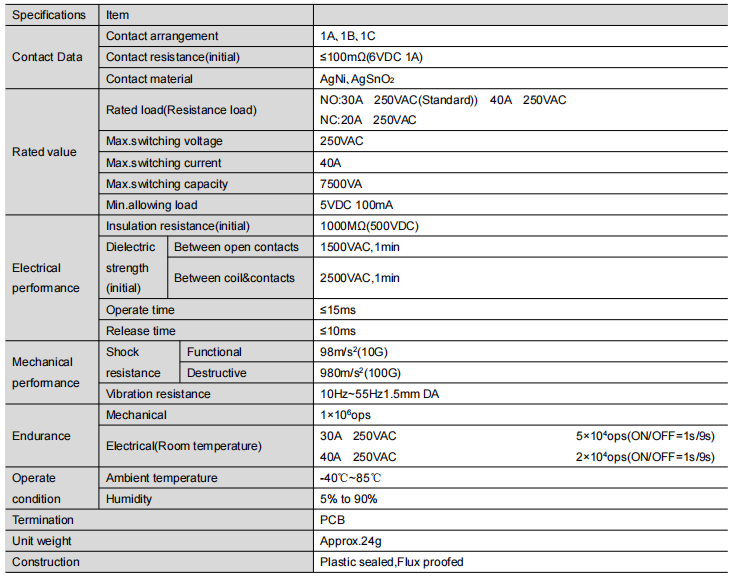

2. Tekniske spesifikasjoner
3. Ytelse
Den FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
Elektrisk ytelse
- Isolasjonsmotstand: 1000MΩ (500VDC)
- Dielektrisk styrke mellom åpne kontakter: 1500VAC i 1 minutt
- Dielektrisk styrke mellom spole og kontakter: 2500VAC i 1 minutt
Driftshastighet
- Driftstid: ≤15 ms
- Utgivelsestid: ≤10 ms
Mekanisk ytelse
- Funksjonell støtmotstand: 98m/s² (10G)
- Destruktiv støtmotstand: 980m/s² (100G)
- Vibrasjonsmotstand: 10Hz–55Hz, 1,5 mm dobbel amplitude
Levetid
- Mekanisk utholdenhet: 1 × 10⁶ operasjoner
- Elektrisk utholdenhet:
- 30A 250VAC: 5 × 10⁴ operasjoner
- 40A 250VAC: 2 × 10⁴ operasjoner

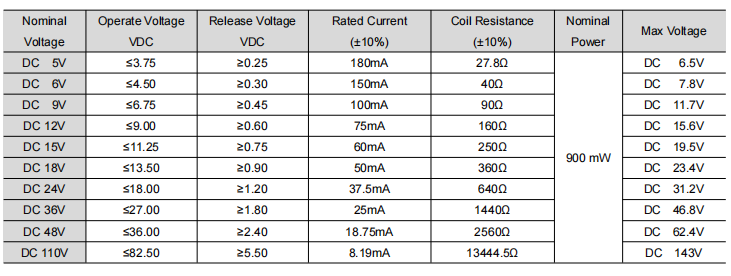

4. Tilgjengelige spolespenninger
Den FH12 supports multiple DC coil voltage options, including:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V og 110V DC , slik at reléet kan matche forskjellige systemspenningskrav.
5. Typiske applikasjoner
I følge produktdatabladet er FH12 primært designet for:
Egnet for industrielt kontrollutstyr som krever pålitelig veksling av høystrømsbelastninger.
Punktsveisemaskiner
Designet for punktsveiseutstyr hvor stabil relébytteytelse er nødvendig.
Strømforsyningsutstyr
Gjelder for strømforsyningsutstyr som krever pålitelig koblingsytelse innenfor spesifiserte elektriske klassifiseringer.

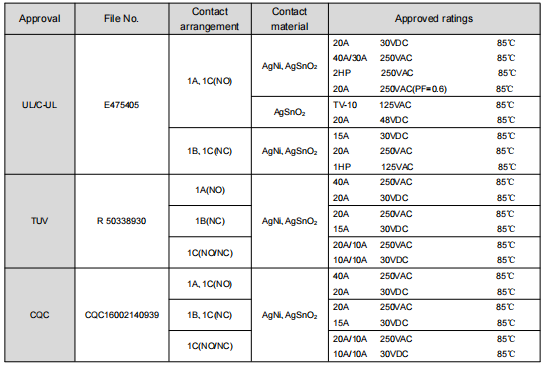

6 . Sikkerhetssertifiseringer
Den FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
Den approved ratings vary depending on the contact arrangement and contact material.
7. Vanlige spørsmål (FAQ)
Q1: Hva er den maksimale svitsjestrømmen til FH12 Power Relay?
Den FH12 supports a maximum switching current of 40A og a maximum switching capacity of 7500VA .
Q2: Hvilke kontaktordninger er tilgjengelige?
Den relay is available in 1A (normalt åpen), 1B (normalt lukket) og 1C (omstilling) kontaktkonfigurasjoner.
Q3: Hvilke spolespenningsalternativer er tilgjengelige?
Den FH12 supports DC coil voltages of 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V og 110V .
Q4: Hvilket kontaktmateriell er tilgjengelig?
Den relay offers AgNi og AgSnO₂ kontaktmateriale. I følge databladet, AgSnO₂ kontakter anbefales for applikasjoner med høy overspenningsstrøm.
Q5: Hvilken driftstemperatur støtter FH12?
Den specified ambient operating temperature is -40°C til 85°C , med et driftsfuktighetsområde på 5 % til 90 % .
Q6: Hvilke sertifiseringer har FH12?
Den FH12 has obtained UL/cUL, TÜV og CQC sikkerhetssertifiseringer, med godkjente vurderinger avhengig av produktkonfigurasjonen.
8. Konklusjon
Den FH12 40A Power Relé kombinerer høy bryterkapasitet, pålitelig elektrisk isolasjon, flere kontaktkonfigurasjoner og fleksible konstruksjonsalternativer i en kompakt design. Støtter DC-spolespenninger fra 5V til 110V og sertifisert av UL/cUL, TÜV og CQC , den er designet for industriell kontroll, punktsveisemaskiner og strømforsyningsutstyr innenfor de spesifiserte driftsforholdene.
For ytterligere teknisk informasjon, bestillingsdetaljer eller støtte for produktvalg, vennligst kontakt Fanhar elektronikk for den nyeste FH12-produktdokumentasjonen og applikasjonshjelp.
