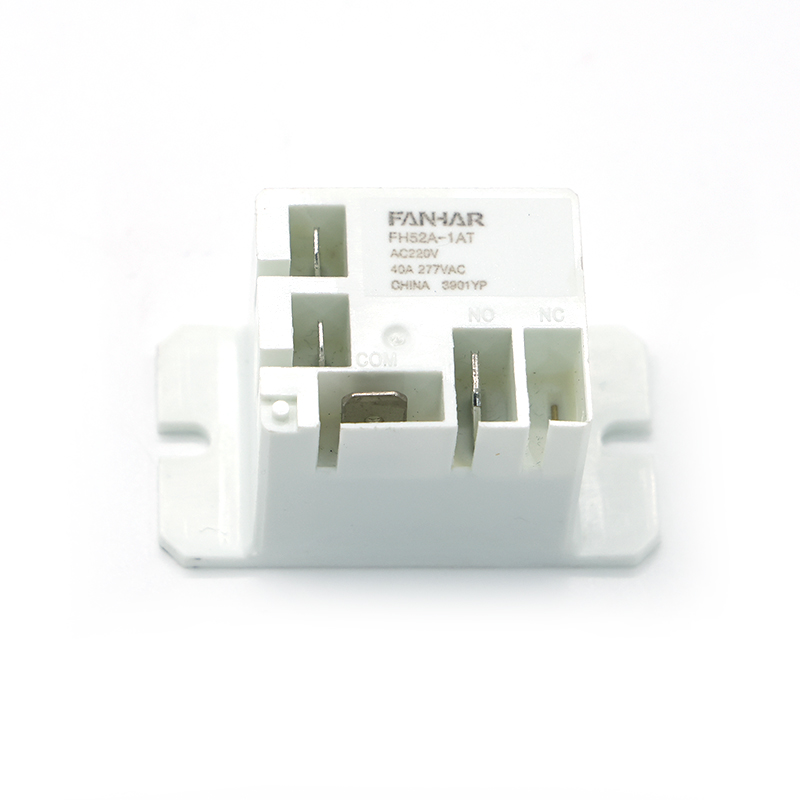

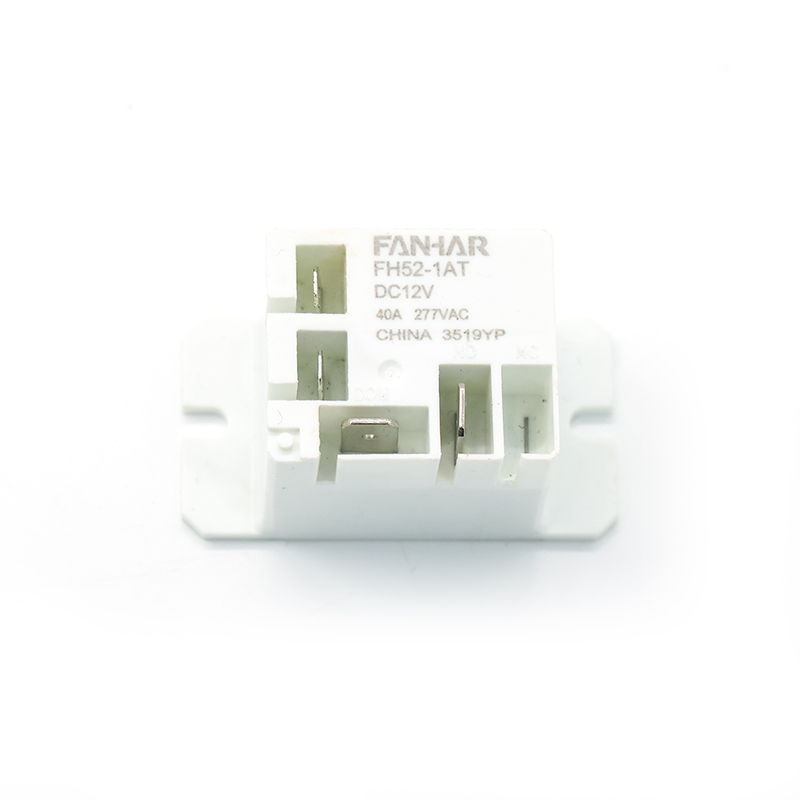

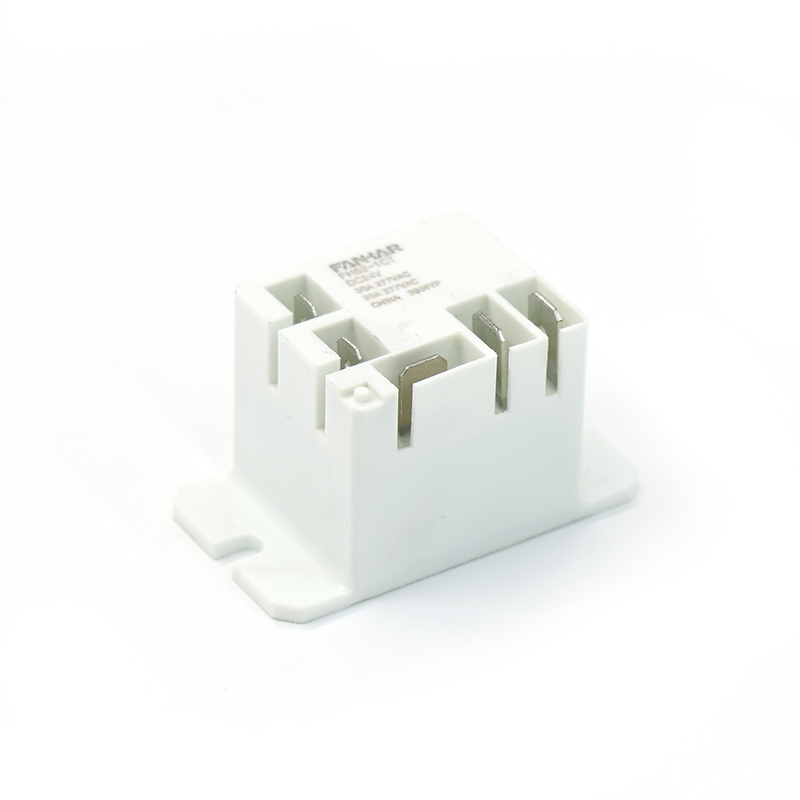

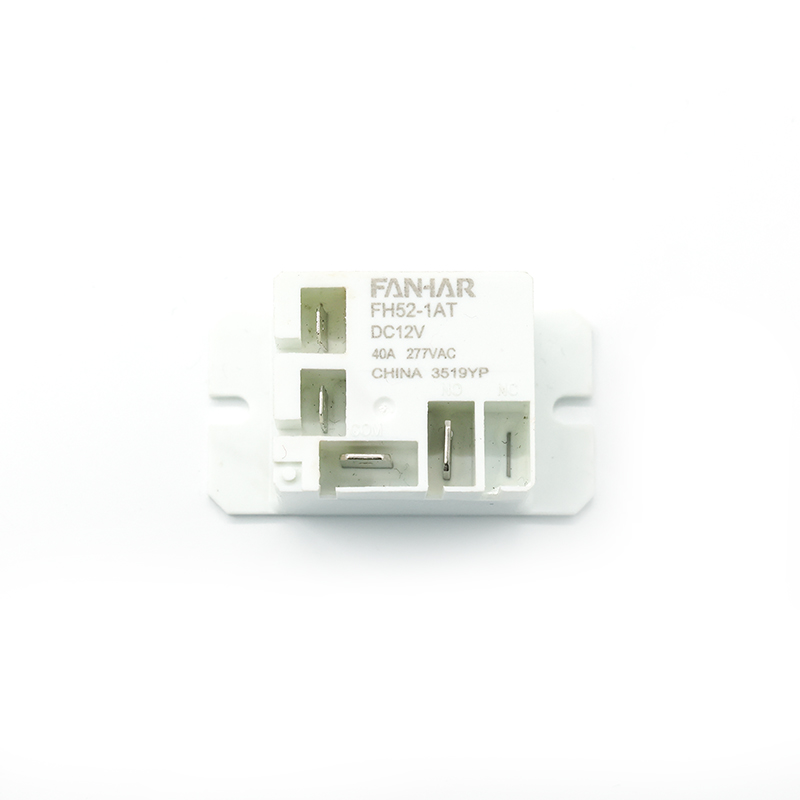

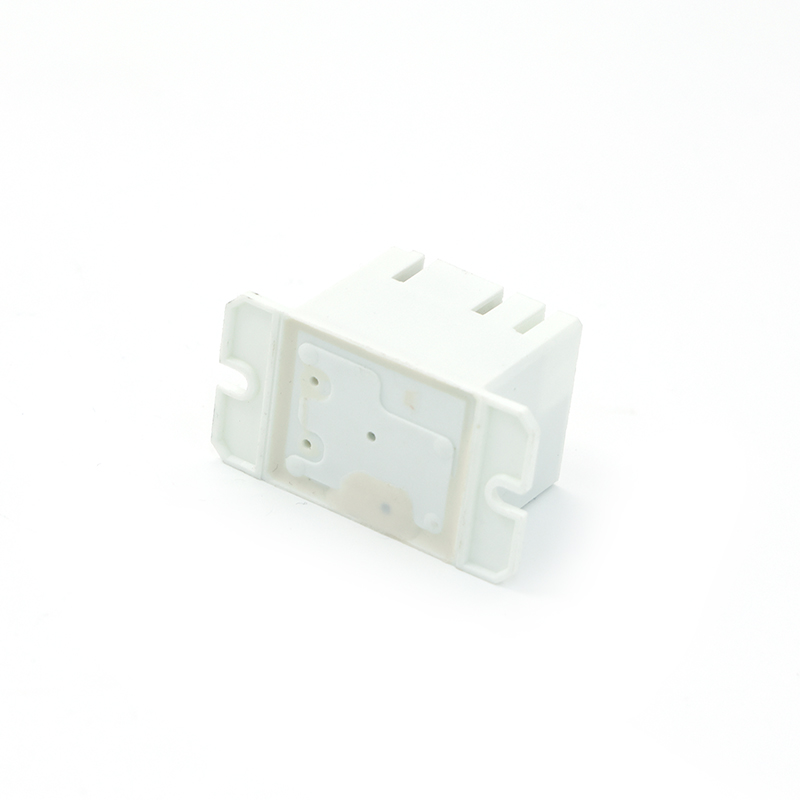

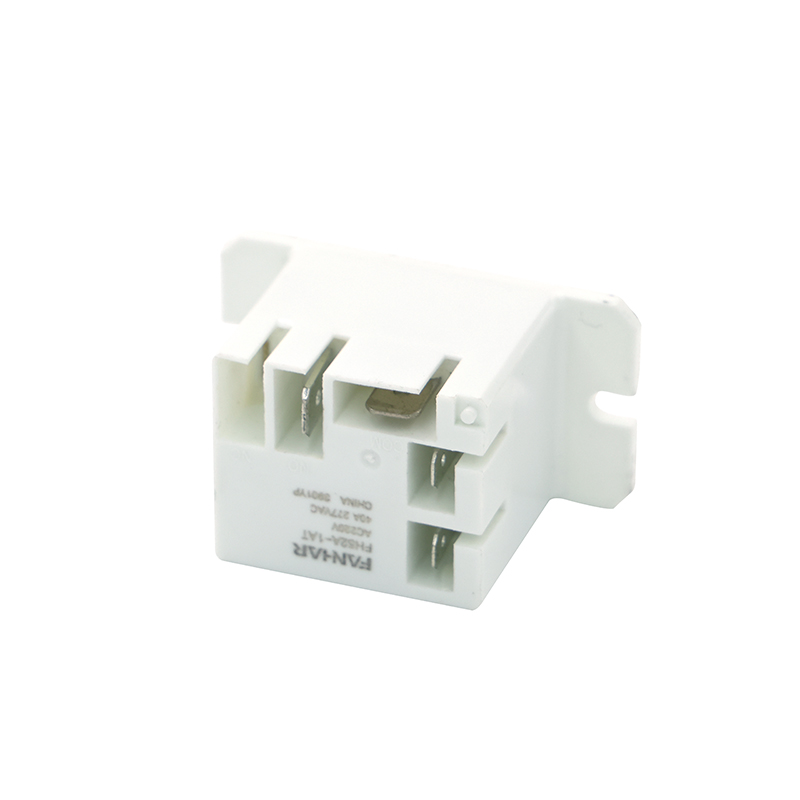

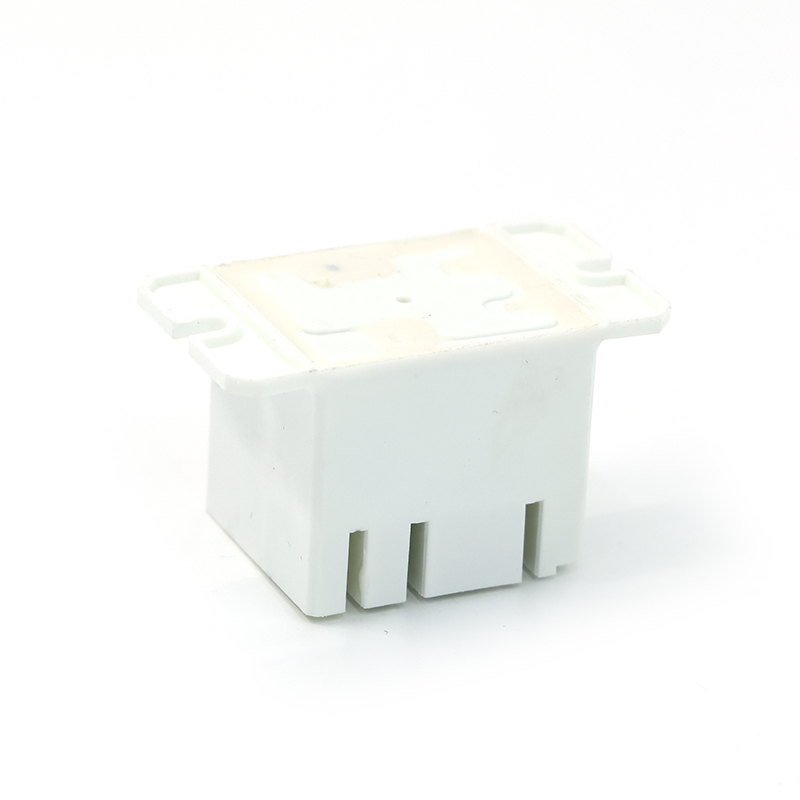

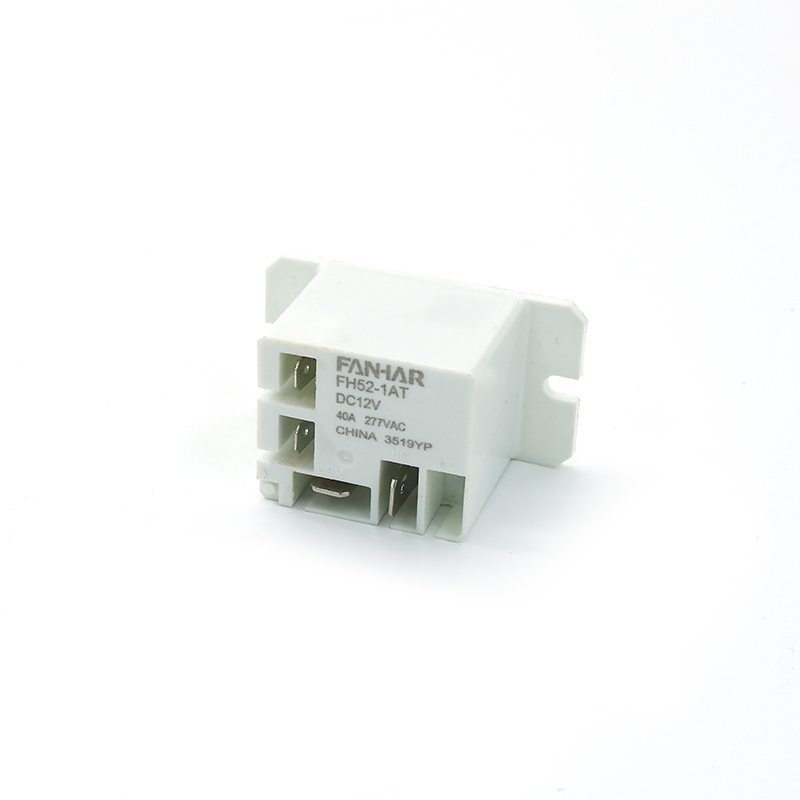

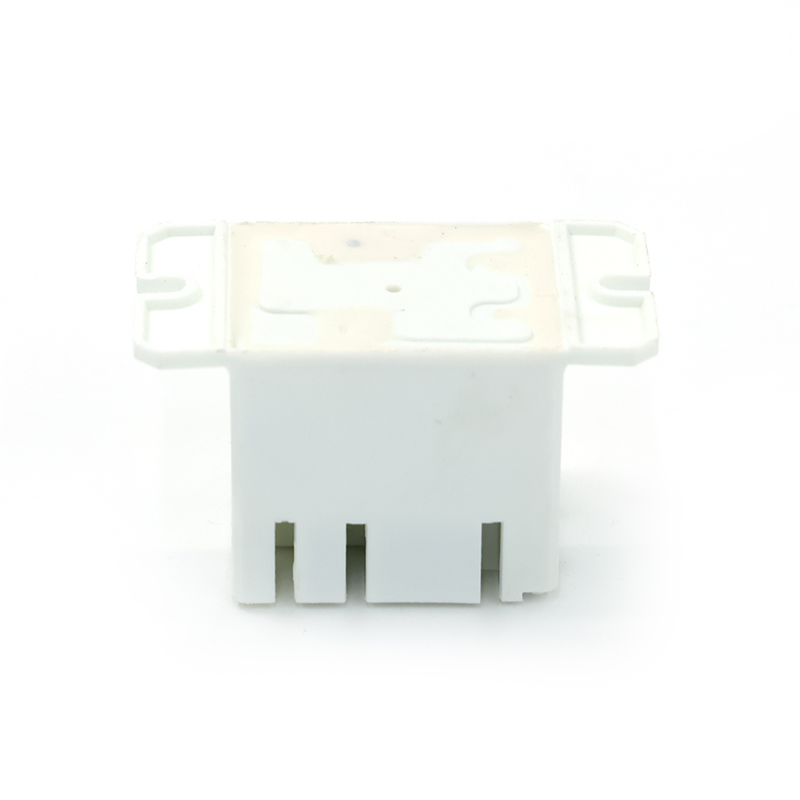

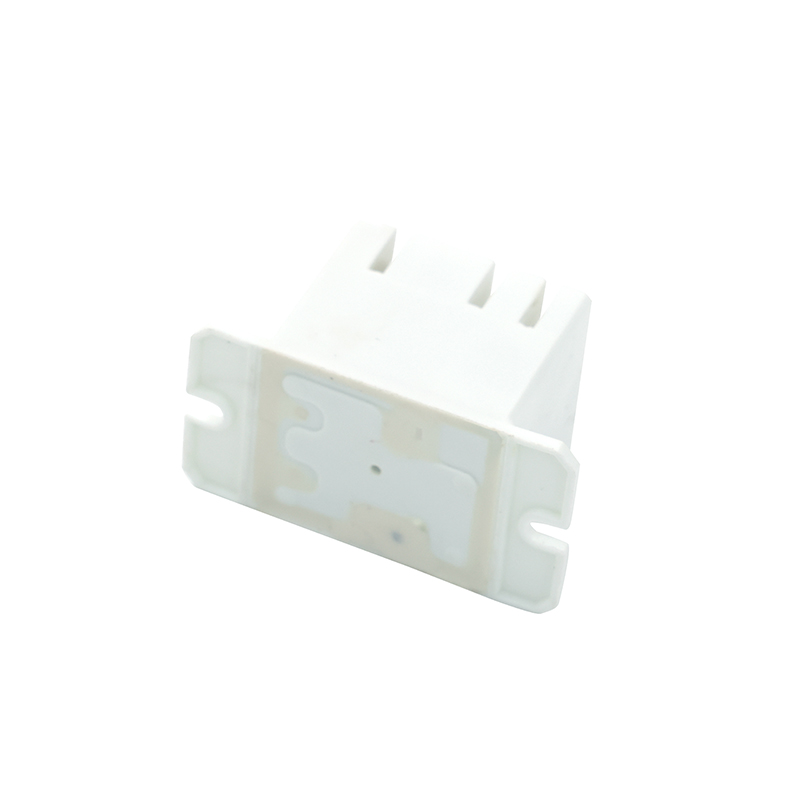

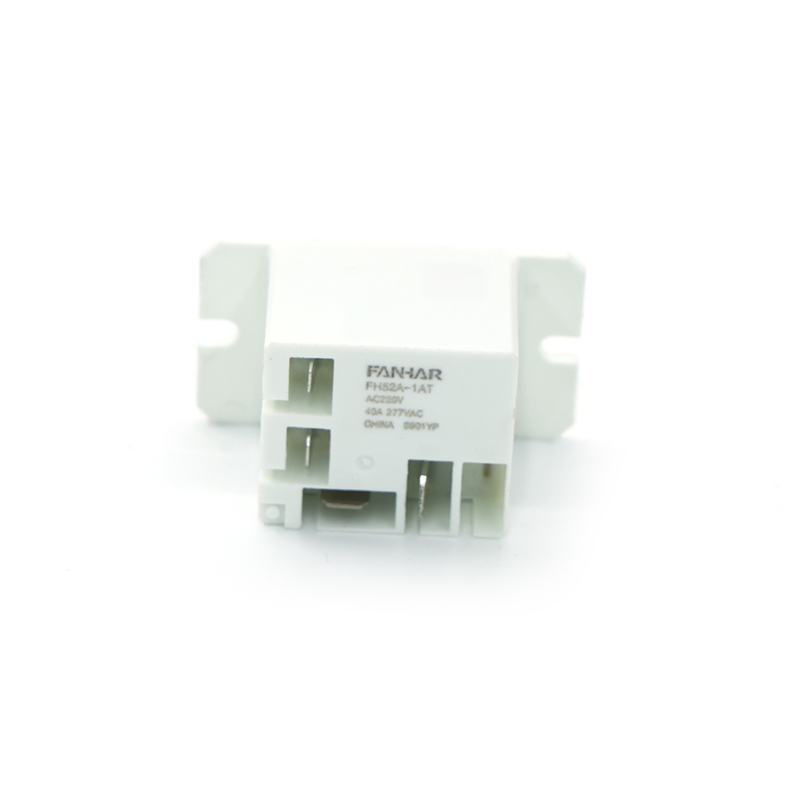

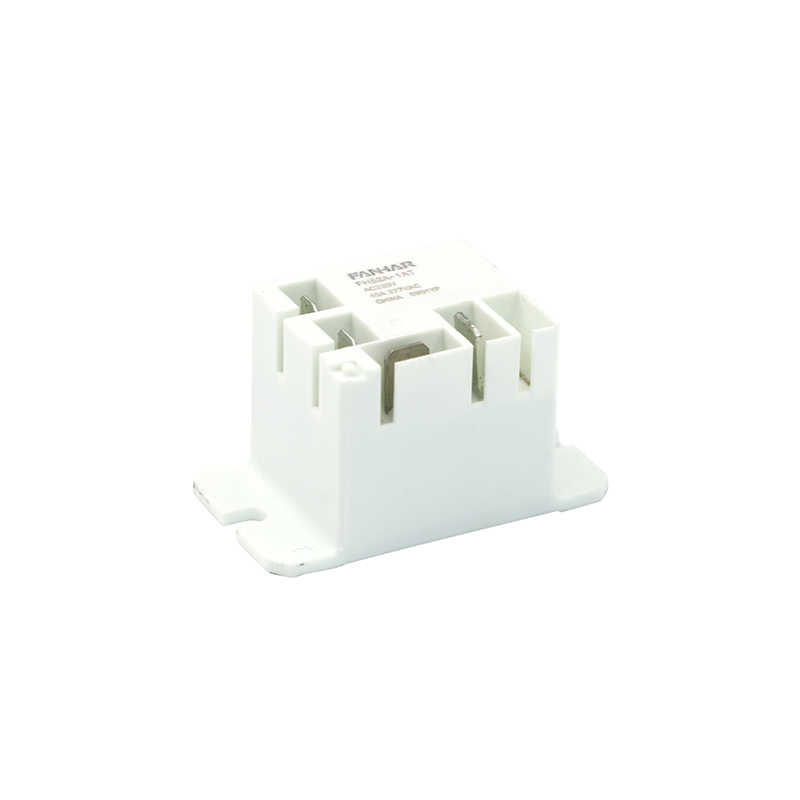

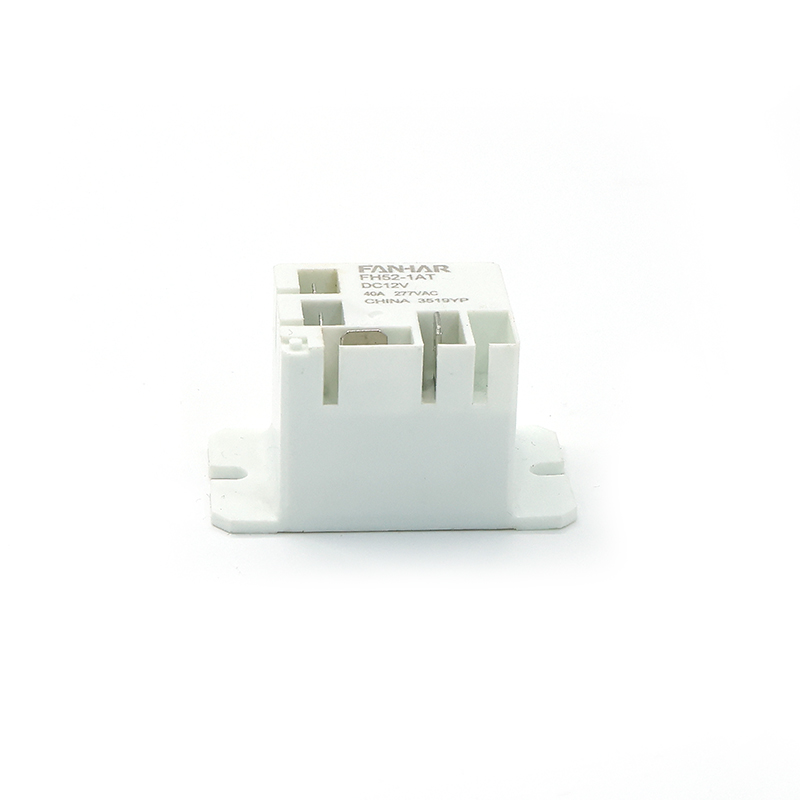

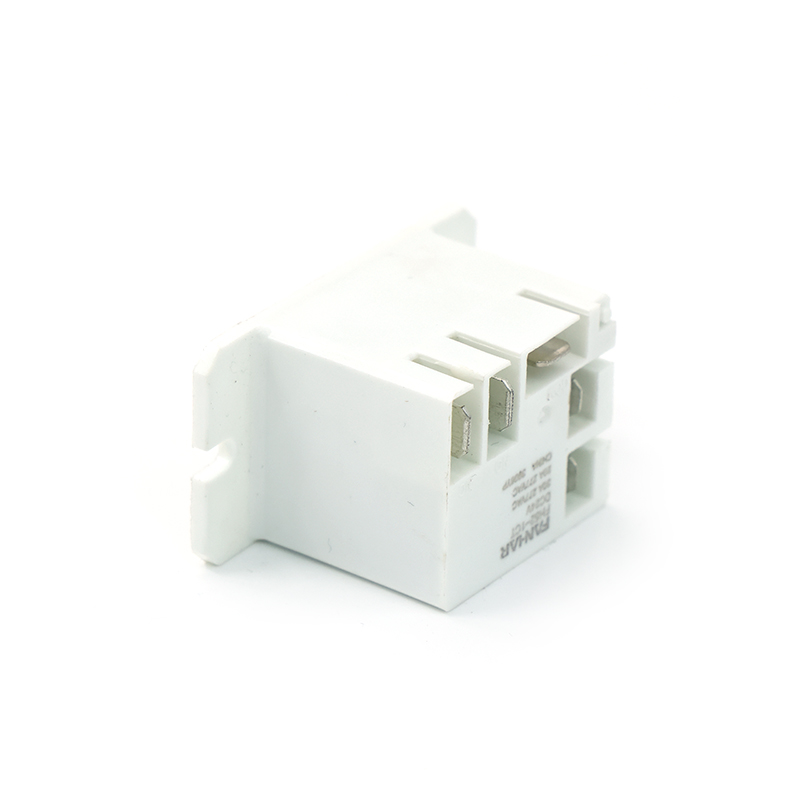

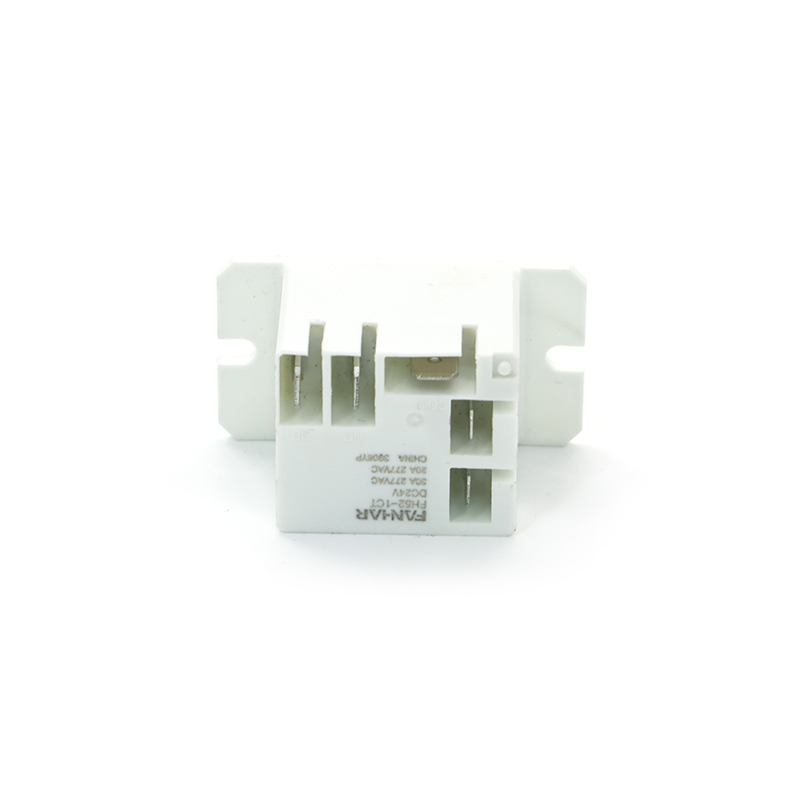

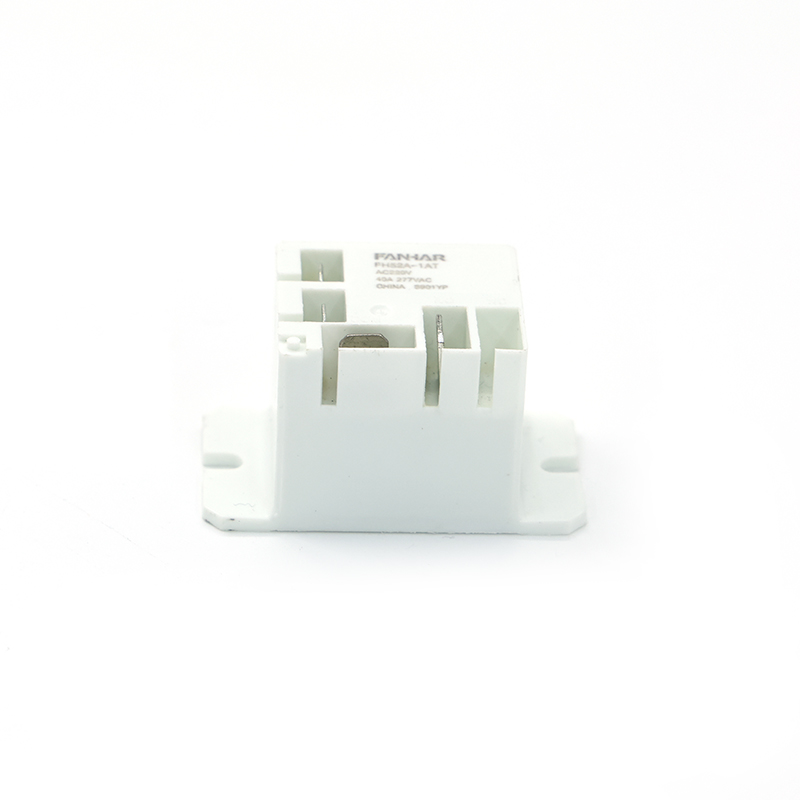

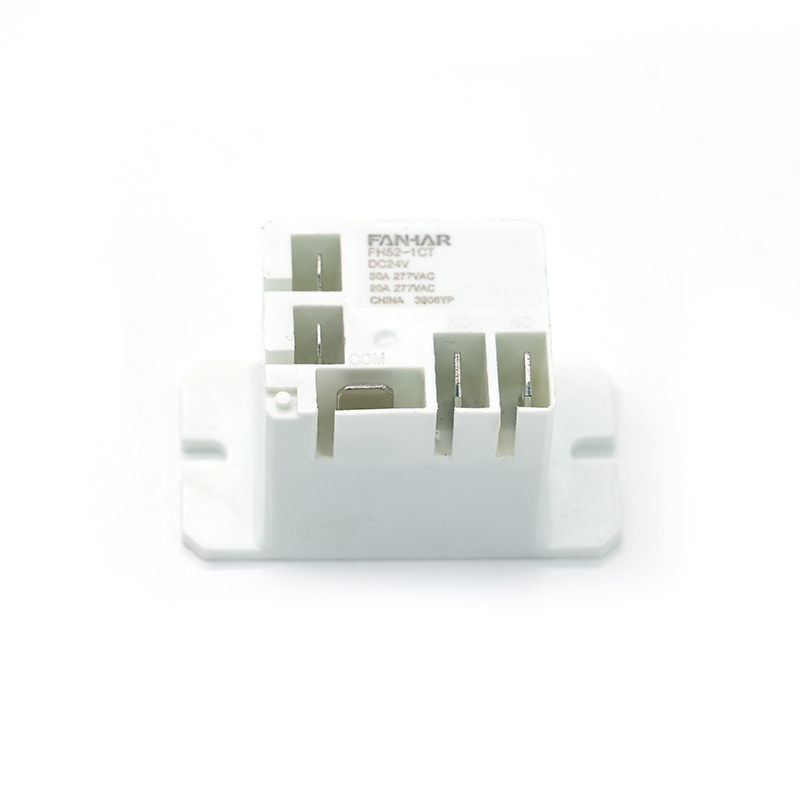

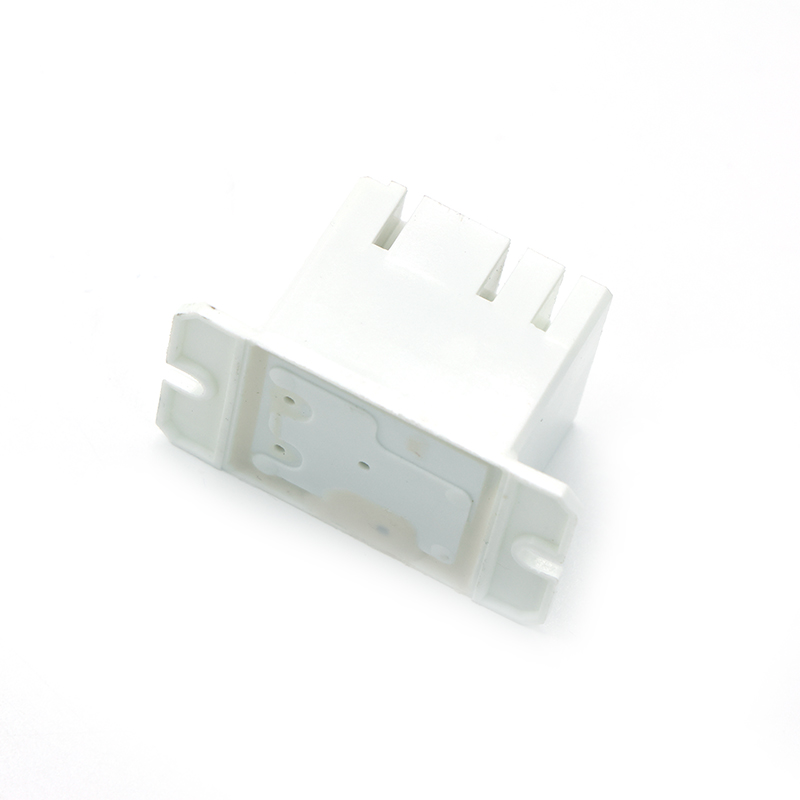

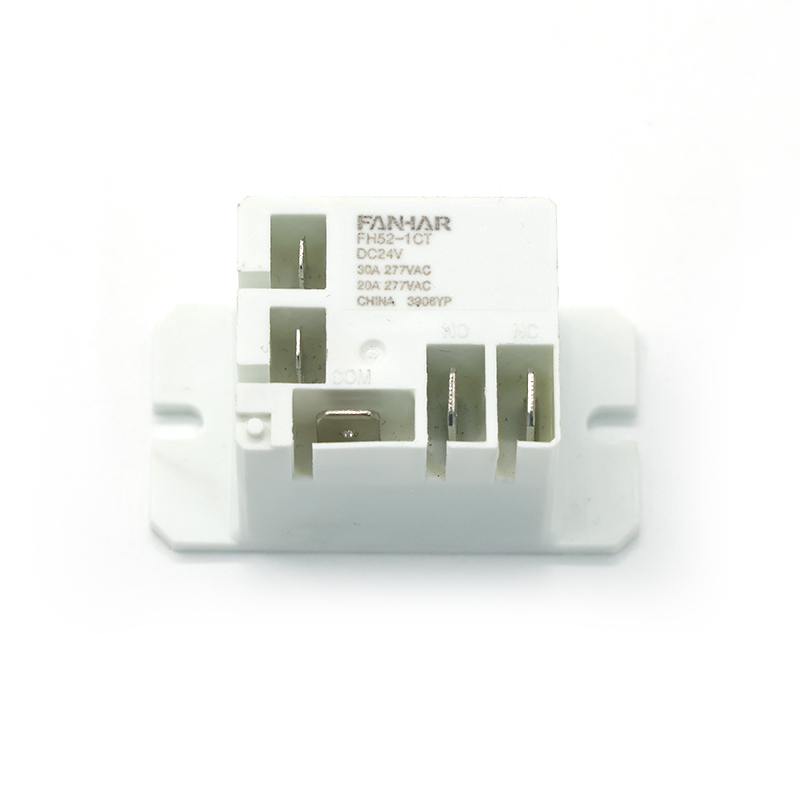

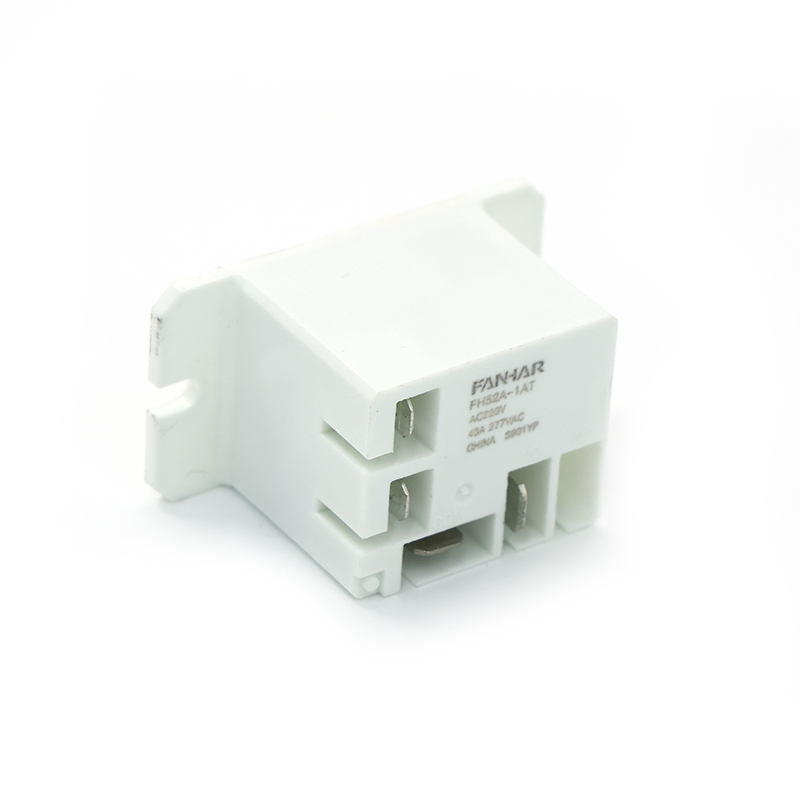

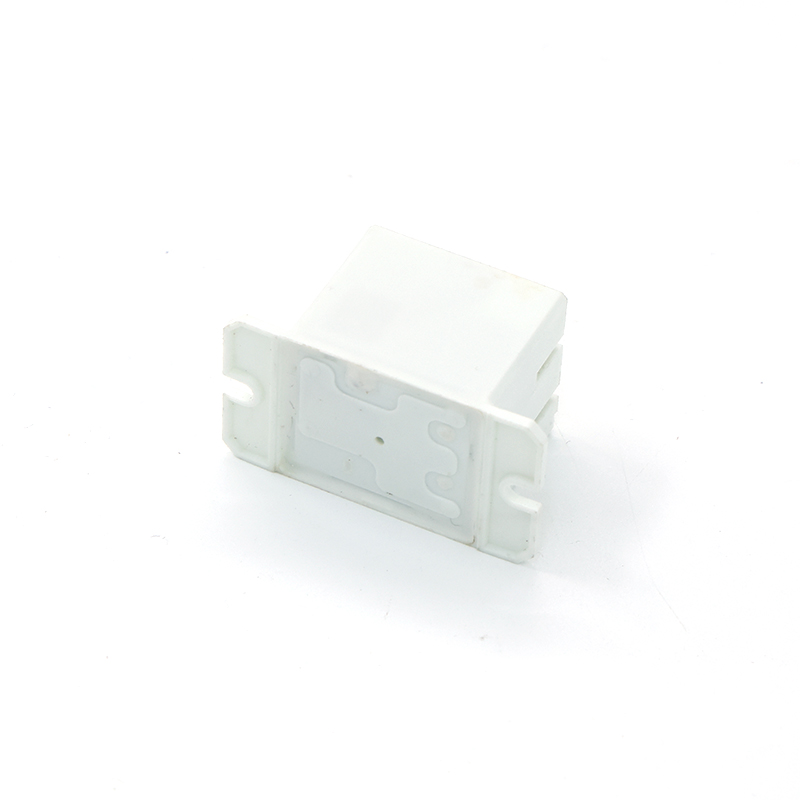

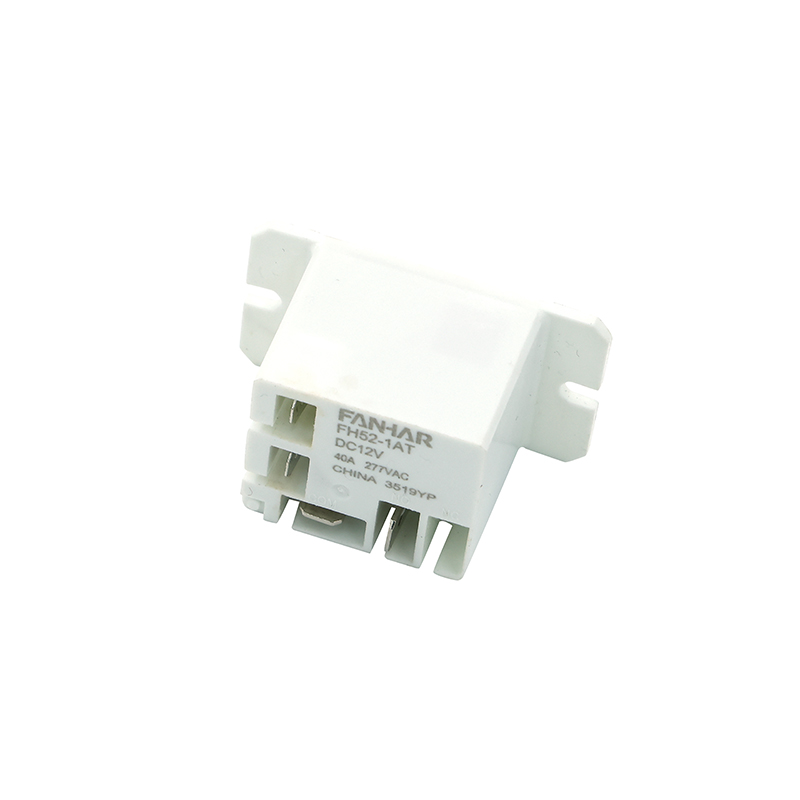

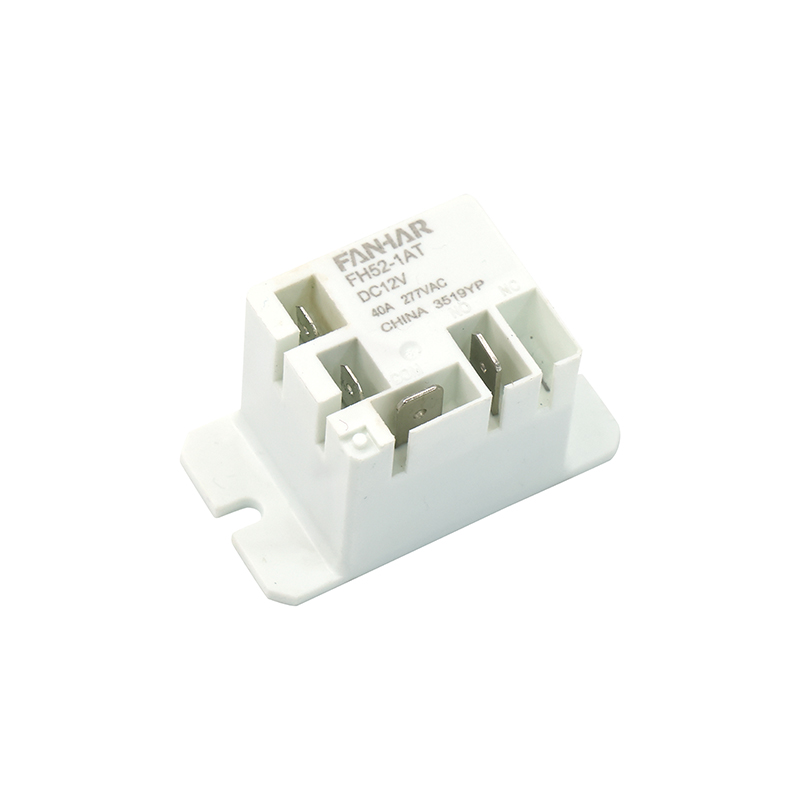

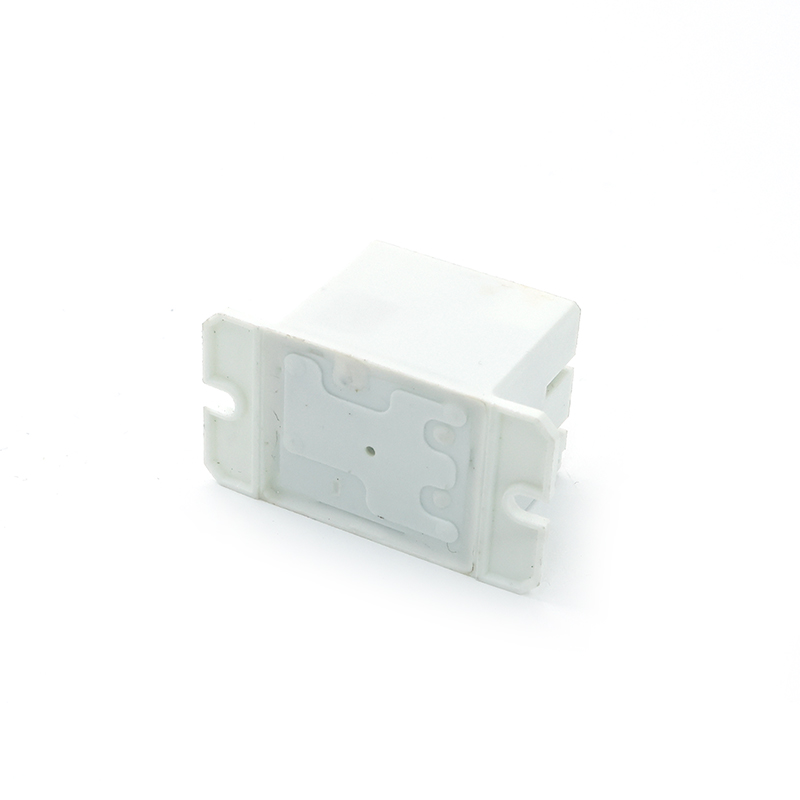

FH52/FH52A 20A 30A 40A Industrirelé

Spesifikasjoner

Vare

Kontaktdata

Kontaktavtale

1A, 1B, 1C

Kontaktmotstand (initiell)

≤50mΩ(6VDC 1A)

Kontaktmateriale

AgSnO ₂

Vurdert verdi

Nominell belastning (motstandsbelastning)

NO:30A(Standard Type)/40A 277VAC         20A 28VDC

NC:20A 277VAC

Maks.koblingsspenning

277VAC   28VDC

Maks.koblingsstrøm

40A

Maks.koblingskapasitet

11080VA   560W

Min.tillat belastning

5VDC 100mA

Elektrisk

ytelse

Isolasjonsmotstand (initiell)

1000MΩ(500VDC)

Dielektrisk styrke (initiell)

Mellom åpne kontakter

1500VAC, 1 min

Mellom spole og kontakter

2500VAC, 1 min

Driftstid

≤15 ms

Utgivelsestid

≤10 ms

Mekanisk

ytelse

Sjokk

motstand

Funksjonell

98m/s2(10g)

Destruktiv

980m/s2(100g)

Vibrasjonsmotstand

10Hz~55Hz 1,5 mm DA

Utholdenhet

Mekanisk

1× 10 ⁶ ops

Elektrisk(Room temperature)

NO: 30A   277VAC/28VDC    1× 10 ⁵ ops(ON/OFF= 1s/9s)

NO: 40A   277VAC                  1× 10 ⁴ ops(ON/OFF= 1s/9s)

NC: 20A    277VAC                 1× 10 ⁴ ops(ON/OFF= 1s/9s)

Betjene

tilstand

Omgivelsestemperatur

DC:-45℃~85℃   AC:-45℃~60℃

Fuktighet

5 % til 85 %

Oppsigelse

Kontakt terminal raskt

Enhetsvekt

Ca.36g

Konstruksjon

Plastforseglet、Flukssikkert
