FH28 reléer: høyytelses bilelektronikk og automasjonsløsninger

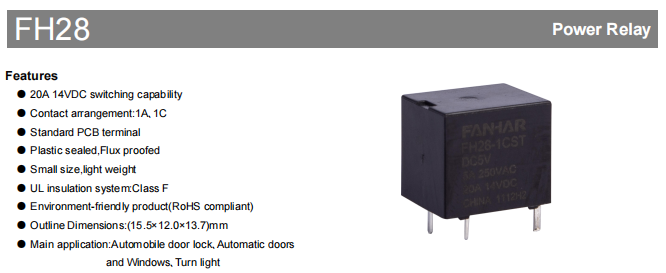

FH28-reléet er et høyytelses PCB-montert relé produsert av Zhejiang Fanhar Electronics Co., Ltd., beregnet for bilelektronikk og automatiseringskontrollsystemer.  Dette reléet har en plastforseglet konstruksjon, har en koblingskapasitet på 20A ved 14VDC, har kompakte dimensjoner på 15,5 x 12,0 x 13,7 mm, veier omtrent 6 gram og overholder RoHS-miljøbestemmelser.

Utmerket elektrisk ytelse

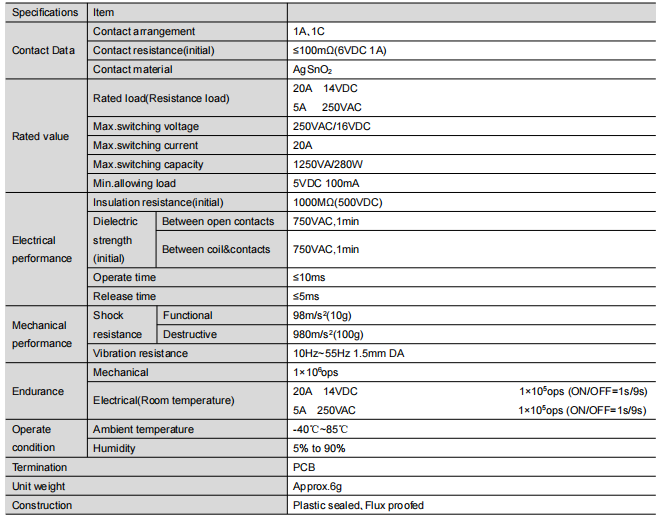

Kontaktegenskaper

Spesielle legeringskontaktmaterialer brukes, og den innledende kontaktmotstanden er strengt kontrollert innenfor 100 mΩ (testtilstand 6VDC 1A).

Lav kontaktmotstand sikrer at signaloverføringstap minimeres, spesielt egnet for presisjonskontrollsystemer.

Kontaktflaten er spesialbehandlet for effektivt å hindre lysbuedannelse og forlenge levetiden.

Lastekapasitet

Dobbel klassifiseringsdesign: 20A/14V DC og 5A/250V AC.

Maksimal koblingskapasitet opp til 1250VA/280W for å møte de fleste krav til bilelektronikk.

Minste tillatte belastning så lav som 5VDC/100mA, tilpasset små signalbyttescenarier.

Isolasjonsegenskaper

Initial isolasjonsmotstand opp til 1000MΩ (500VDC testspenning)

Interkontaktspenning som tåler 750VAC i 1 minutt uten havari

UL klasse F isolasjonsklasse for å sikre sikkerhet og pålitelighet i høytemperaturmiljøer.

Responshastighet

Rask responstid på ≤ 10 ms for sugetid og ≤ 5 ms for utløsningstid.

Spesielt egnet for moderne elektroniske bilsystemer som krever høyfrekvent svitsjing.

Optimalisert elektromagnetisk systemdesign sikrer konsistent drift

Robust og pålitelig mekanisk struktur

Den mekaniske utformingen av produktet reflekterer teknisk visdom:

Kompakt pakke med dimensjoner på 15,5 x 12,0 x 13,7 mm og vektkontroll på 6 g, egnet for applikasjoner med begrenset plass

Utmerket vibrasjonsmotstand, tåler 980m/s² (10g) sjokk, tilpasser seg vibrasjonsmiljøer som biler

Stabil ytelse i vibrasjonsmiljøer, fungerer pålitelig i frekvensområdet 10Hz~55Hz med en amplitude på 1,5 mm.

Plastforseglingsprosess forhindrer effektivt flukspenetrering og forbedrer produktets langsiktige pålitelighet.

Bredt utvalg av applikasjonsscenarier

FH28-reléer viser sin verdi på mange felt:

Elektroniske systemer for biler, ideelle for dørlåskontroll, blinklyssystem, elektriske vinduer.

Innen industriell automasjon er den egnet for automatisk dørkontroll, sikkerhetslås og andre nøkkelposisjoner.

Innen husholdningsapparater gir den pålitelig svitsjing for smarthuskontroll og automatiske gardinsystemer.

Innen instrumentering spiller den en viktig rolle som kjernekomponenten i signalsvitsjingsmodulen.

Profesjonell valgveiledning

Valgpunkter for ulike applikasjonsscenarier:

Kontaktkonfigurasjon: 1A (normalt åpen) er egnet for enkle koblingskretser, og 1C (konvertering) er egnet for scenarier som krever svitsjefunksjoner.

Miljøtilpasningsevne: Flussikkert for rene miljøer, plastforseglet for etsende gasser.

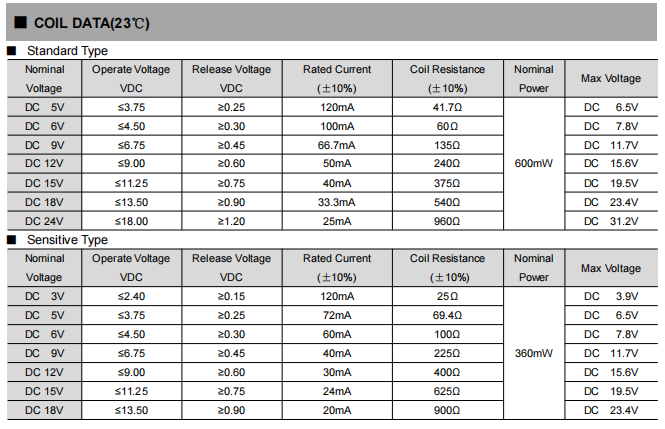

Spenningstilpasningsforslag: standard spole er egnet for vanlig spenning, følsom spole (L-type) er mer egnet for lavspenningsapplikasjoner.

Forholdsregler ved installasjon: Miljøer med høy vibrasjon krever spesiell oppmerksomhet til festemetoder for å sikre pålitelige tilkoblinger.

Streng pålitelighetsverifisering

Produktet har gjennomgått streng testing og verifisering:

Lastlevetid test: 100 000 operasjoner under DC14V/20A, over 1 million operasjoner under AC250V/5A.

Miljøtilpasningstest: -40 ℃ ~ 85 ℃ temperatursyklus, 90 % RH varmt og fuktig miljø langsiktig verifisering

Mekanisk pålitelighetstest: 55Hz vibrasjon, 10g støt og andre tøffe forhold verifisering.

Materialbestandighetstest: kontaktmaterialet opprettholder fortsatt gode kontaktegenskaper etter langvarig bruk.

Praktiske forslag til bruk

Forholdsregler i ingeniørapplikasjoner:

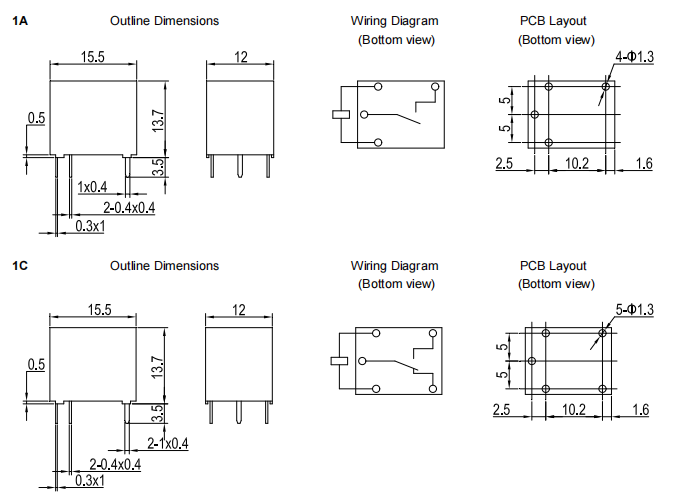

Følg nøye dimensjonstegningene når du designer PCB, og vær spesielt oppmerksom på 10,2 mm pinneavstand.

Layout bør gjøres med tilstrekkelig elektrisk klaring, med hensyn til behovet for varmeavledning for å unngå lokal overoppheting.

Unngå å overskride de maksimale nominelle parameterne, unngå mekaniske støt og fall.

Regelmessig vedlikehold for å kontrollere kontakttilstanden og holde arbeidsmiljøet rent.

FH28-reléer er i ferd med å bli et viktig valg for bilelektronikk og industrielle kontroller på grunn av deres profesjonelle ytelsesparametere og pålitelige kvalitetsytelse. Gjennom kontinuerlig innovasjon leverer Zhejiang Fanhar Electronics pålitelige reléløsninger til markedet.
