Fanhar W12 Relay: Kraftig drivenhet for industriell kontroll og solcelle-omformere

I den moderne verden av industriell automasjon og fornybar energi er ytelsen til kraftreléer avgjørende for utstyrets stabilitet og effektivitet. W12-reléet, med sin enestående ytelse og pålitelighet, er det ideelle valget for industriell kontroll og PV-omformerapplikasjoner. Nedenfor finner du en detaljert beskrivelse av W12-reléet, som gir deg et innblikk i funksjonene og fordelene.

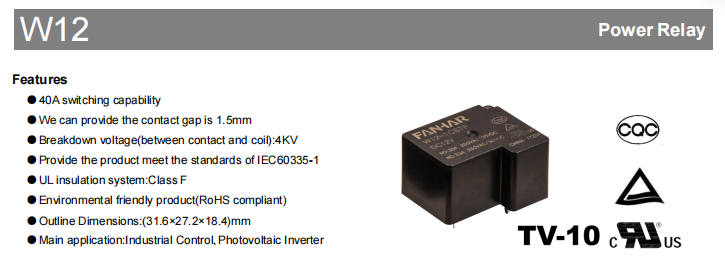

Produktfunksjoner

40A switching capability: The W12 relay can handle current loads of up to 40A, meeting rigorous industrial needs.

Høy sammenbruddsspenning: 4KV sammenbruddsspenningen (mellom kontakter og spole) sikrer maksimal sikkerhet og pålitelighet.

Internasjonal standard: Produktet oppfyller IEC60335-1-standarden, noe som sikrer at det er egnet for det globale markedet.

Miljøvennlig design: RoHS-kompatibel, miljøvennlig og jordvennlig.

Kompakt størrelse: De ytre målene er (31,6 x 27,2 x 18,4) mm, noe som gjør det enkelt å integrere i ulike enheter.

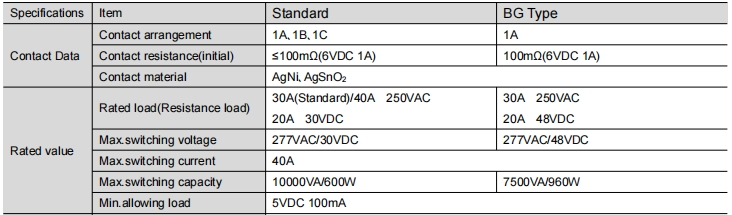

Produktparametere

Kontaktskjema: 1A (et sett med normalt åpent), 1B (et sett med normalt lukket), 1C (et sett med konvertering), for å tilpasse seg ulike kretsdesignbehov.

Den første kontaktmotstanden bør ikke overstige 100mΩ (6VDC 1A) for å sikre effektiv strømoverføring.

Kontaktmateriale: AgNi og AgSnO2 brukes for å gi høy ledningsevne og utholdenhet.

Belastningsgrad: Kontrolllast (resistiv) 30A (standard) / 40A 250VAC, 20A 30VDC maksimum. koblingsspenning 277VAC/30VDC, maks. koblingsstrøm 40A, maks. koblingskapasitet 10000VA/600W.

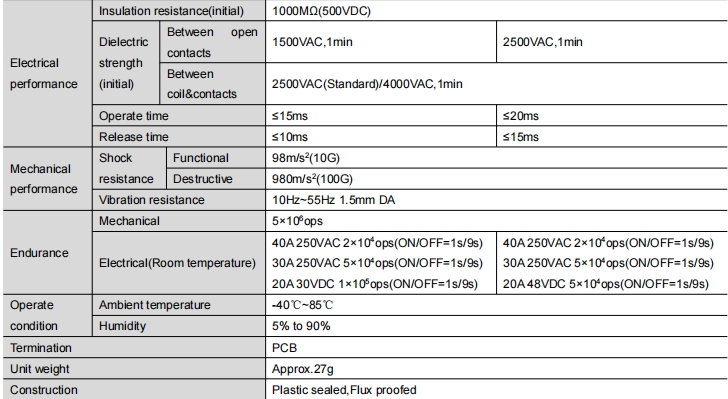

Ytelsesoversikt

Isolasjonsmotstand: startverdi opp til 1000MΩ (500VDC), gir sterk elektrisk isolasjon.

Dielectric withstand voltage: 1500VAC between disconnecting contacts, 1 minute, 2500VAC (standard) / 4000VAC between contacts and coil, 1 minute.

Handlingstid: Absorpsjonstid er ikke mer enn 15 ms, utgivelsestid er ikke mer enn 10 ms, noe som sikrer rask respons.

Mekanisk ytelse: tåler opptil 98m/s²(10G) stabilitet og 980m/s²(100G) styrke, samt 10Hz~55Hz 1,5mm dobbel amplitude vibrasjonstest.

Holdbarhet: Mekanisk levetid opptil 5 x 10^6 operasjoner, elektrisk levetid opptil 2 x 10^4 operasjoner under spesifikke forhold (PÅ/AV = 1s/9s).

Bruksområder

Industriell kontroll: for å kontrollere motorer og annet mekanisk utstyr på produksjonslinjer for å sikre effektiv drift av industriell automasjon.

Fotovoltaiske omformere: brukes i solcelleanlegg for styring og konvertering av strøm for å forbedre effektiviteten av energiutnyttelsen.

Smart Grid: used in smart grid systems for the intelligent distribution and management of current.

Ladestasjoner for elektriske kjøretøy: I ladestasjoner for elektriske kjøretøy, brukes til å kontrollere strømmen under ladeprosessen for å sikre sikkerhet og effektivitet.

Automatiseringsutstyr: i diverse automasjonsutstyr for presis styring av strøm og spenning.

Konklusjon

W12-reléet er førstevalget for industriell kontroll og fotovoltaisk inverterutstyr på grunn av sin utmerkede ytelse og brede bruksområde. Enten den brukes i ekstreme temperaturer eller i applikasjoner som krever høy strømsvitsjing, gir W12 en stabil og sikker løsning. Contact Zhejiang Fanhar Electronics Co., Ltd. today to learn more about the W12 and let our professional team help you select the relay model that best suits your application. La oss sammen bevege oss mot en mer effektiv og pålitelig industriell automasjonsfremtid.
