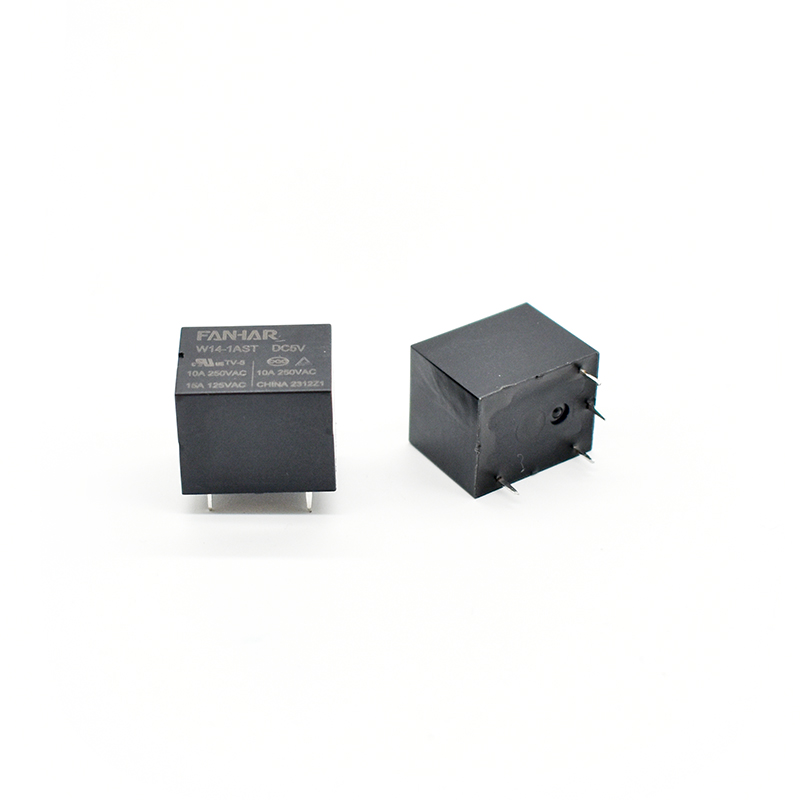

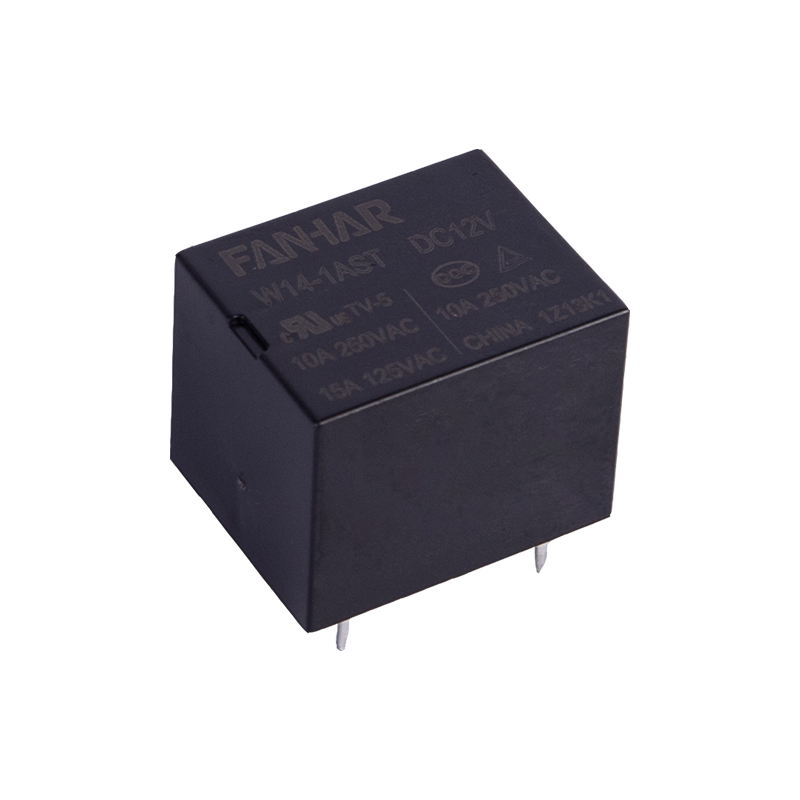

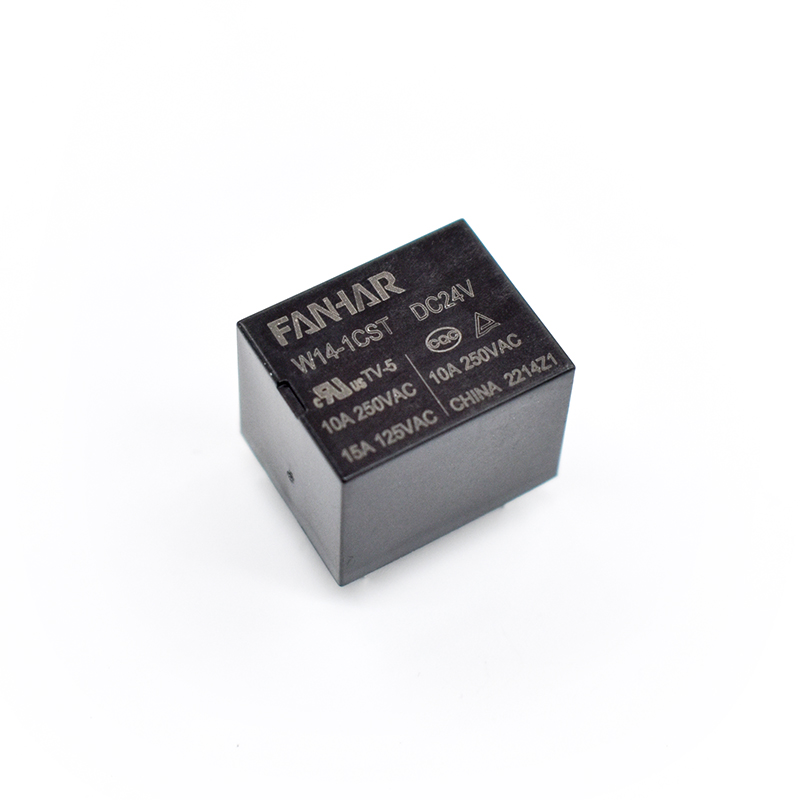

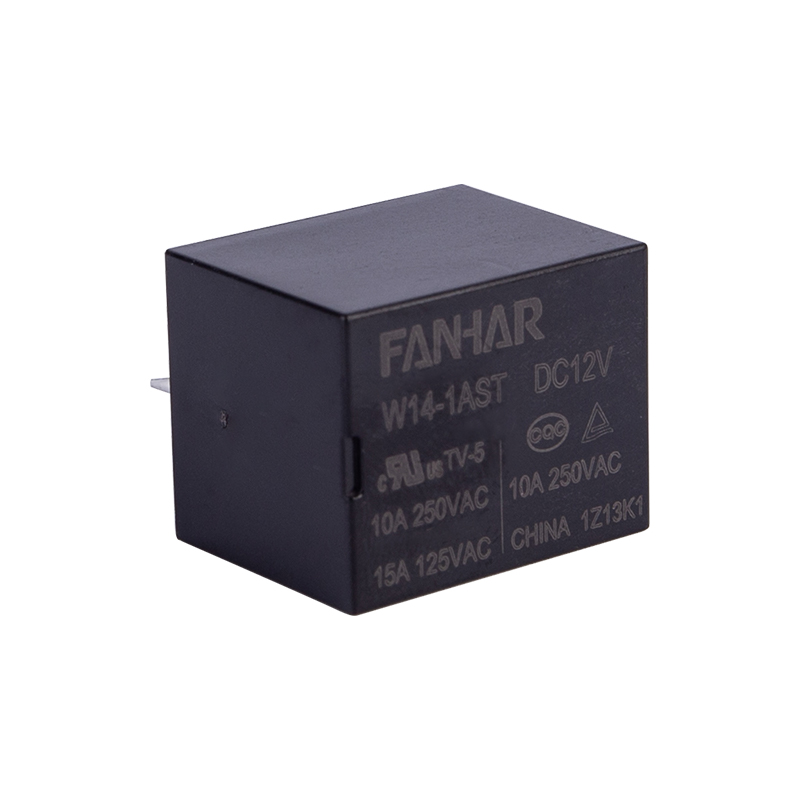

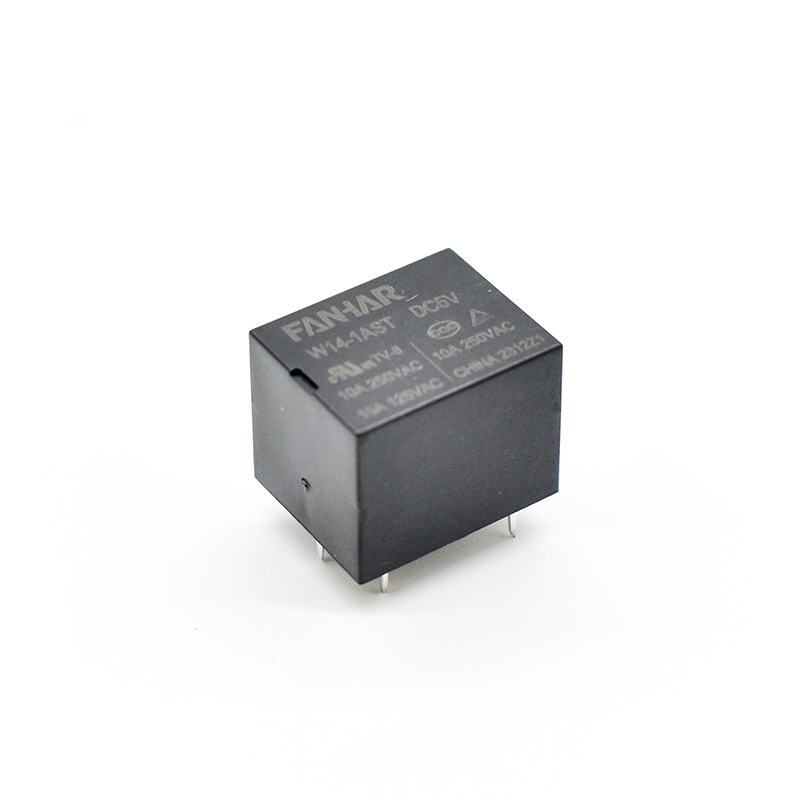

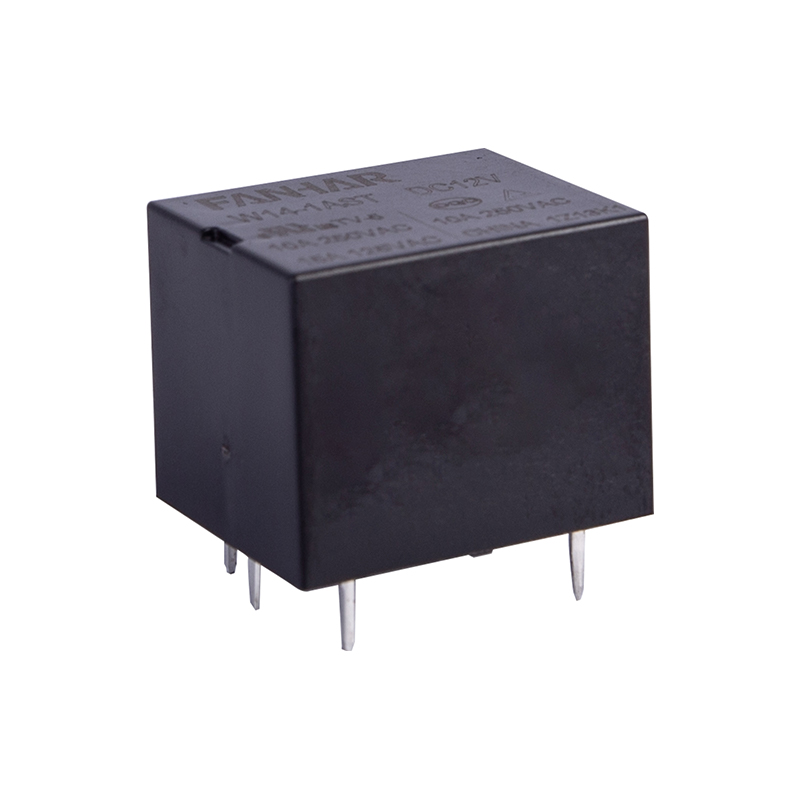

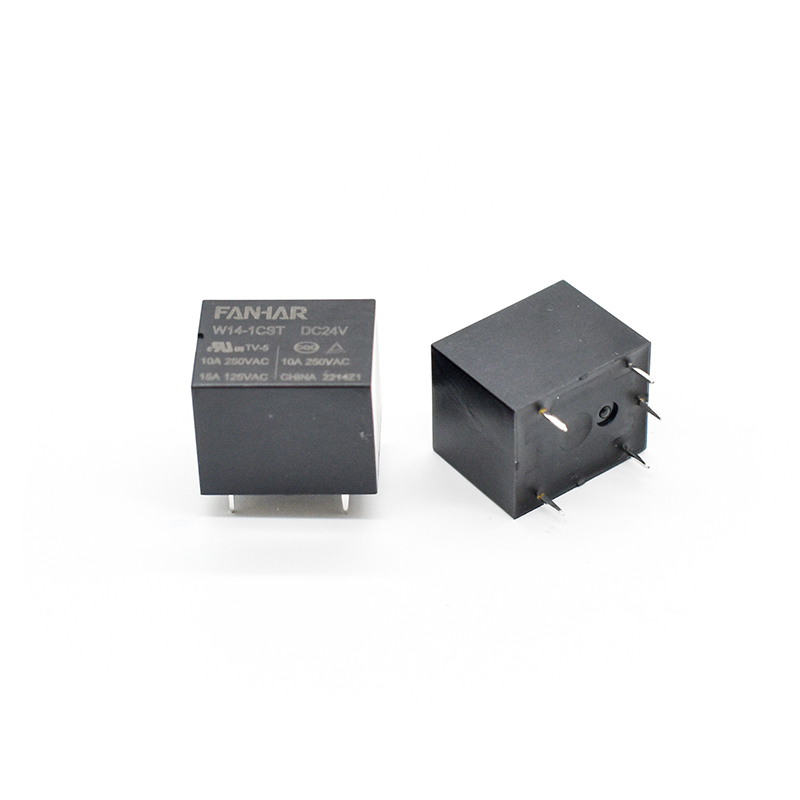

W14 10A 15A Strømrelé UL TUV CQC kompatibel

Spesifikasjoner

Vare

Kontaktdata

Kontaktavtale

1A, 1B, 1C

Kontaktmotstand

≤100mΩ(6VDC 1A)

Kontaktmateriale

AgSnO ₂

Vurdert verdi

Nominell belastning (motstandsbelastning)

10A   250VAC/30VDC

15A   125VAC

Maks.koblingsspenning

277VAC/30VDC

Maks.koblingsstrøm

15A

Maks.koblingskapasitet

2500VA/300W

Min.allowing load

5VDC 100mA

Elektrisk

ytelse

Isolasjonsmotstand (initiell)

1000MΩ(500VDC)

Dielektrisk styrke (initiell)

Mellom åpne kontakter

750VAC, 1 min

Mellom spole og kontakter

1500VAC, 1 min

Driftstid

≤10 ms

Utgivelsestid

≤5ms

Mekanisk

ytelse

Sjokk

motstand

Funksjonell

98m/s2(10g)

Destruktiv

980m/s2(100g)

Vibrasjonsmotstand

10Hz~55Hz 1,5 mm DA

Utholdenhet

Mekanisk

1× 10 ⁶ ops

Elektrisk(Room temperature)

5A       250VAC/30VDC                     1×10 ⁵ ops(ON/OFF=1s/9s)
10A      250VAC/30VDC                    5×10 ⁴ ops(ON/OFF=1s/9s)
15A      125VAC                                     5×10 ⁴ ops(ON/OFF=1s/9s)
1/2HK  125VAC(motor)                       3×10 ⁴ ops(ON/OFF=1s/9s)
600W  120VAC (LED-lampe)                 2,5×10 ⁴ ops (PÅ/AV=1s/9s)

Betjene

tilstand

Omgivelsestemperatur

-40℃~85/105℃

Fuktighet

5 % til 90 %

Oppsigelse

PCB

Enhetsvekt

Ca.7g

Konstruksjon

Plastforseglet、Flukssikkert
