Hva er PCB-relé? Hvordan fungerer PCB-relé?

Introduksjon til PCB-releer

Definisjon av PCB-relé

PCB-relé, eller kretskortrelé, refererer til en enhet som er montert på et PCB. Det er en elektrisk drevet bryter som brukes til å kontrollere en høyeffektkrets ved hjelp av et laveffektsignal. PCB-reléer brukes i en rekke elektroniske systemer og enheter basert på deres minimale størrelse, pålitelighet og brukervennlighet.

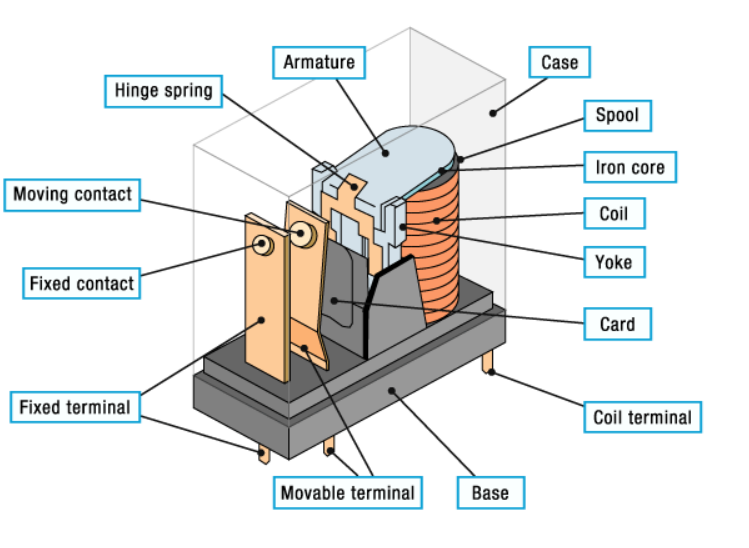

Komponenter i et PCB-relé

De primære komponentene til et PCB-relé inkluderer:

Spole: Spolen genererer et magnetfelt når en elektrisk strøm passerer gjennom den.

Armatur: Armatur: Det er en bevegelig komponent som tiltrekkes av magnetfeltet som skapes av spolen.

Kontakter: Kontaktene er punktene der den elektriske forbindelsen er opprettet eller brutt.

Fjær: Fjæren returnerer ankeret til sin opprinnelige posisjon når spolen blir deaktivert.

Hvordan PCB-releer fungerer

Elektromagnetisk prinsipp

PCB-reléer fungerer etter prinsippene for elektromagnetisme. Fenomenet med et magnetfelt som genereres når strøm går gjennom en spole er godt dokumentert. Denne handlingen tiltrekker ankeret, som igjen beveger seg for å koble til eller fra kretsen ved kontaktene.

Kretsdrift

En magnetisk kraft fra spolen trekker ankeret nedover når reléet får strøm, lukker kontaktene og lar strømmen flyte i den tilhørende kretsen. Fjæren åpner kontaktene og bryter strømstrømmen når spolen kobles fra ved å returnere ankeret til den opprinnelige posisjonen.

Byttelogikk

PCB-releer kan også konstrueres for å ha varierende svitsjekonfigurasjoner, inkludert normalt åpen (NO) og normalt lukket (NC). I tilfellet med en normalt åpen konfigurasjon, forblir kontaktene åpne ved frakobling og lukkes ved strømtilførsel. I en normalt lukket konfigurasjon er kontaktene lukket ved strømløsing og åpne ved strømtilførsel.

Typer PCB-releer

Basert på operasjonsprinsippet

Elektromekaniske reléer

Elektromekaniske releer er den vanligste typen PCB-reléer. De består av kontakter, armatur og spole. Releer av denne typen er kjent for sin pålitelighet og kapasitet til å håndtere høye spenninger og strømmer.

Solid State-releer

Solid-state reléer (SSRer) har ingen bevegelige deler og er avhengige av halvledere for å kontrollere strømmen. De tilbyr raskere byttehastigheter, lengre levetid og høyere pålitelighet sammenlignet med elektromekaniske releer.

Reed reléer

Reed-reléer består av et par ferromagnetiske kontakter (reed-brytere) innkapslet i et glassrør.  De drives av et eksternt magnetfelt og er anerkjent for sine raske svitsjehastigheter og forbedrede isolasjonsmotstand.

Hybrid reléer

Hybrid-reléer kombinerer funksjonene til både elektromekaniske og solid-state-reléer. De har fordelene med høy strømhåndteringskapasitet og raske koblingshastigheter.

Basert på poler og kast

SPDT

SPDT-stafetten har en enkelt stang med to kasteposisjoner. Den kan koble en terminal til en av to ledende posisjoner. Ett sett med kontakter forblir lukket mens det andre forblir åpent i SPDT-reléenes to tilstander, og omvendt.  SPDT-releer er ideelle for situasjoner der du trenger å kunne bytte mellom to forskjellige kretser.

SPST

SPST-stafetten er en enkeltstavsstafett med enkeltkast. Staven har én kasteposisjon og kan kun regulere én krets. Releer av denne typen brukes ofte til å slå lys og dingser av og på.

DPST

DPST-reléet er et dobbelpolet enkeltkastrelé. Det er sammensatt av to uavhengige enkeltkastkretser, som hver har en fast kontakt og en bevegelig kontakt.  Dette gjør reléet nyttig for applikasjoner som trenger synkronisert kontroll av flere kretser siden det gjør det i stand til å kontrollere to uavhengige kretser samtidig.

DPDT

DPDT-stafetten er en dobbelstav, dobbeltkaststafett. Den har to kast og to stolper, slik at hver stav kan kobles til to forskjellige kast.  Dette lar reléet administrere mer enn én krets og utføre mer kompliserte bytteoppgaver, som å bytte mellom forskjellige kretsoppsett.  DPDT-reléer brukes i mange forskjellige elektriske systemer, spesielt når to kretser må byttes samtidig.

Fordeler med PCB-releer

Høy pålitelighet

PCB-releer er ment å tilby stabil drift i en betydelig periode. De er konstruert for å fungere under ulike miljøforhold og brukes i viktige applikasjoner der pålitelighet er nøkkelen.

Kompakt størrelse

PCB-reléer kommer også i redusert størrelse, noe som gjør dem godt egnet for bruk i elektroniske systemer med begrenset plass. De kan spare bordplass på grunn av deres minimale fotavtrykk.

Nøyaktig kontroll

PCB-reléer kan kontrollere de elektriske kretsene med nøyaktighet. De kan aktiveres ved hjelp av lave styresignaler og kobler høyeffektlastene med nøyaktighet.

Lang levetid

Godt utformede og brukte PCB-reléer kan ha lang levetid. De kan opprettholde mange byttesykluser med minimalt tap av driftseffektivitet.

Anvendelser av PCB-releer

Bilelektronikk

PCB-reléer brukes i et bredt spekter av bruksområder i bilindustrien for å kontrollere forskjellige systemer som frontlykter, vindusviskere og drivstoffpumper. De tilbyr sikker veksling og beskyttelse til disse nøkkelkomponentene.

Industriell automasjon

PCB-reléer brukes i industrielle applikasjoner for å betjene motorer, solenoider og forskjellige aktuatorer.  De er avgjørende for automatiseringssystemet siden de gir presis kontroll og synkronisering av prosesser.

PCB-reléer brukes i flere elektroniske forbrukerenheter, inkludert klimaanlegg, vaskemaskiner og kjøleskap.  De fungerer for å regulere og allokere kraft til ulike operasjoner innenfor disse enhetene.

Telekommunikasjon

I telekommunikasjonsindustrien brukes PCB-reléer til å bytte og rute signaler i utstyret til et nettverk. De gir sikre tilkoblinger samt effektiv signallevering.

Hvitevarer

PCB-reléer brukes i de fleste husholdningsapparater som mikrobølgeovner, ovner og kaffetraktere. De muliggjør kontroll av funksjonelle komponenter, for eksempel varmeelementer og timere.

PCB-relévalgveiledning

Elektriske spesifikasjoner

Når du velger et PCB-relé, må de elektriske spesifikasjonene som driftsspenning, strømstyrke og strømkapasitet vurderes. Disse må samsvare med kravene til applikasjonen for å muliggjøre optimale driftsforhold.

Mekaniske spesifikasjoner

De mekaniske parameterne, inkludert kontaktmotstanden, isolasjonsmotstanden og koblingshastigheten, må evalueres i forhold til de spesifikke kravene til applikasjonen.

Miljøhensyn

Driftsbetingelsene må tas i betraktning. Temperaturen, fuktigheten og vibrasjonsnivået kan påvirke påliteligheten og levetiden til reléet. Det er avgjørende å bruke riktig relé for driftsforholdene i omgivelsene.

Søknadskrav

Applikasjonens spesifikke krav, inkludert arten av lasten som kontrolleres og frekvensen av bytte, vil diktere valgprosessen. Ulike typer reléer kan være bedre egnet for spesifikke bruksområder.

Kostnad og pålitelighet

Det er viktig å balansere kostnad og pålitelighet. Selv om releer med høy pålitelighet vil koste mer, kan de spare penger på lang sikt ved å redusere vedlikeholds- og utskiftingskostnadene.

Konklusjon

Avslutningsvis er PCB-releer avgjørende for styring av strømkretser ved bruk av laveffektsignaler. De har forskjellige typer og gir fordeler som pålitelighet og minimal størrelse, og blir dermed brukt i bil-, industri-, forbrukerelektronikk- og telekommunikasjonsapplikasjoner. Kunnskapen om deres prinsipper og typer hjelper til med å velge riktig relé for spesielle bruksområder.
