FH19 Industristafett

Innen industriautomatisering, strømstyring og kompakt utstyrsdesign er plassoptimalisering og pålitelighet evige sysler. FH19-seriens relé er født for å møte disse kjernebehovene. Som et ultratynt PCB-relé med bare 5 mm tykkelse, integrerer det med suksess høy ytelse, lang levetid og monteringsevne med høy tetthet, noe som gjør det til det ideelle valget for ingeniører i scenarier med begrenset plass. Denne artikkelen vil utforske designfunksjonene, de tekniske fordelene og de forskjellige bruksområdene til FH19, og tilbyr grundige utvalg og bruksanbefalinger.

Banebrytende design og strukturelle fordeler

Ekstremt kompakt fysisk struktur

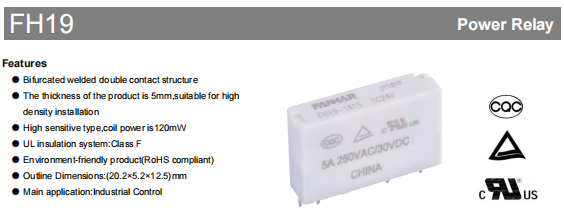

FH19 måler 20,2×5,2×12,5 mm. Den slanke profilen – spesielt dens 5 mm tykkelse – gir mulighet for vertikal stabling eller oppsett med høy tetthet i en side-ved-side-konfigurasjon, noe som sparer PCB-plass betydelig. Kompakte applikasjoner som industrielle hovedkort, PLS-moduler, kommunikasjonsenheter og smarte apparater er de ideelle kandidatene for dette optimalt utformede produktet.

Innovativ dobbeltkontaktsveiseprosess

Den bruker en bifurkert sveiset dobbelkontaktkonfigurasjon. Denne designen bruker to parallelle kontaktpunkter for å fordele strøm, og reduserer dermed kontaktmotstanden og forbedrer kontaktpålitelighet og stabilitet markant. Selv om ett kontaktpunkt er kompromittert på grunn av mikrovibrasjoner eller forurensning, sikrer det andre kretskontinuitet, noe som øker feilmotstanden betydelig i tøffe industrielle miljøer.

Miljøvennlig og trygt materialvalg

Miljøoverholdelse: Hele serien er i samsvar med RoHS-direktivet, bruker ingen farlige stoffer og oppfyller globale grønne produksjonstrender.

Kontaktmateriale: Bruker en sølv-nikkel (AgNi) legering. Dette bevarer sølvs enestående ledningsevne, mens inkorporering av nikkel forbedrer lysbueerosjonsmotstanden og mekanisk robusthet, og dermed forlenger den elektriske levetiden.

Isolasjonssystem: Har et UL klasse F (155°C) isolasjonssystem, som sikrer elektrisk isolasjonsytelse og sikkerhetsmargin selv i høytemperaturmiljøer.

Dybdeanalyse av kjerneytelsesparametere

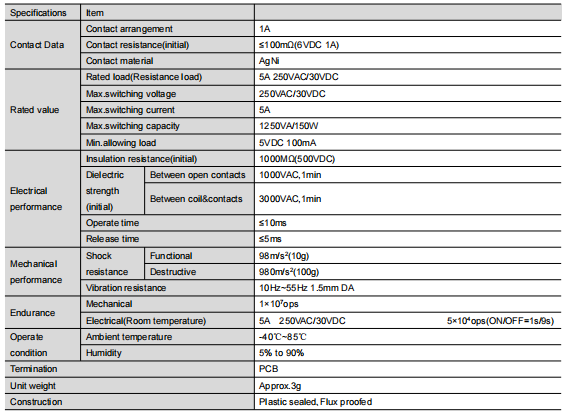

Elektrisk ytelse: Stabil, pålitelig og kraftig svitsjing

Nominell belastning: 5A @ 250VAC / 30VDC

Maks. Byttekapasitet: 1250VA / 150W

Kontaktmotstand: ≤100mΩ (initiell)

Isolasjonsmotstand: ≥1000MΩ (500VDC)

Dielektrisk styrke: 3000 VAC i 1 minutt (mellom åpne kontakter og mellom spole og kontakter)

Drift/frigjøringstid: ≤10ms / ≤5ms

Mekanisk og miljømessig holdbarhet: Bygget for industrielle miljøer

Mekanisk levetid: Kan utføre opptil 10 millioner operasjoner, ideell for hyppig veksling.

Elektrisk levetid: Den spesifiserte belastningen garanterer pålitelig ytelse (se "Endurance Curve" i dataarket).

Miljøtilpasningsevne: Driftstemperaturområde på -40 °C til 85 °C og fuktighetsområde på 5 % til 90 %, egnet for ulike klimaer.

Vibrasjons- og støtmotstand: Utmerket motstand mot vibrasjoner (10-55 Hz) og støt (980 m/s²), ideell for utstyr med mekanisk vibrasjon som maskinverktøy og kjøretøy.

Fleksibel spolekonfigurasjon og valgveiledning

FH19 har to spoleeffekttyper. Den har også åtte vanlige spenninger. Dette gir designere betydelig allsidighet.

Viktig merknad: Dataarket spesifiserer "Operate Voltage" og "Release Voltage"-karakteristikk i detalj. FH19s design, materialer og produksjonsprosess overholder strenge sikkerhetsstandarder, som angitt av sertifiseringene. Brukere kan trygt innlemme det i applikasjoner som krever eksportoverholdelse eller eksepsjonell pålitelighet.

Pakkevalg: Matcher applikasjonsmiljøet ditt

FH19 tilbyr to nøkkelpakkealternativer for å møte ulike miljøutfordringer:

Flussikker type:

Funksjon: Motstår svakt etsende rester fra lodding.

Anbefalt for: Opprettholde hygieniske interiørinnstillinger, inkludert datasenterapparater, kommunikasjonsfasiliteter og laboratorieinstrumenter.

Plastforseglet type:

Funksjon: Helt forseglet struktur forhindrer effektivt at støv, fuktighet og etsende gasser (f.eks. H₂S, SO₂) kommer inn i reléet.

Anbefalt for: Industrianlegg, utendørs utstyr, miljøer med kjemiske gasser, som fabrikkverksteder, kontrollskap, trafikksignalanlegg og landbruksmaskiner.

Å velge en upassende pakke kan føre til innvendig korrosjon, kontaktoksidasjon og for tidlig feil.

Typiske applikasjonsscenarier

Ved å utnytte sine omfattende fordeler utmerker FH19 seg på følgende felt:

Industriell automatisering: PLS I/O-moduler, sensorgrensesnitt, liten motorkontroll.

Energistyring: Smarte målere, fotovoltaiske inverterkontrollkretser og ladestasjonskontrollmoduler.

Bygningsautomatisering: Intelligent lysstyring, VVS-systemkontroll, sikkerhetssystemer.

Kommunikasjonsutstyr: Signalruting i nettverkssvitsjer, rutere og basestasjonsapparater.

Husholdningsapparater og forbrukerelektronikk: Kontrolltavler for avanserte apparater, smarthushuber.

Sikkerhetssertifiseringer og kvalitetssikring

FH19 har tilegnet seg en rekke prestisjetunge sertifiseringer over hele verden og innenlands, som fungerer som den fremste valideringen av kvaliteten og sikkerheten.

UL / C-UL (USA/Canada): Filnr. E475405

TÜV (Tyskland): Filnr. R 50565678

CQC (Kina): sertifikatnr. CQC22002370207

Sertifiseringene indikerer at FH19s design, materialer og produksjonsprosess overholder strenge sikkerhetsstandarder. Brukere kan trygt inkludere den i applikasjoner som krever eksportoverholdelse eller eksepsjonell pålitelighet.

Oppsummering av nøkkelpunkter for utvalg og bruk

Bestem belastningen: Identifiser belastningstypen (resistiv, induktiv, lampe), strøm og spenning for å sikre at de er innenfor FH19s nominelle område.

Velg spolen: Velg standard- eller høyeffektvarianten og passende spenningsspesifikasjon i henhold til systemets forsyningsspenning og strømbehov.

Bestem pakken: Valget mellom flusssikker eller plastforseglet bør gjøres basert på applikasjonsmiljøet. Dette er avgjørende for å sikre langsiktig pålitelighet.

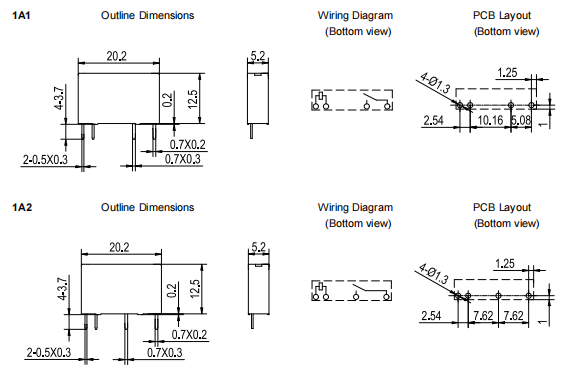

Bekreft pinout: Se PCB-fotavtrykkdiagrammet (1A1 eller 1A2) for å sikre kompatibilitet med kretskortoppsettet.

Konstruer drivkretsen: Sørg for at det er en stabil og tilstrekkelig drivstrøm for reléspolen. Vurder å bruke en tilbakeslagsdiode for å beskytte kjøreenheten.

Konklusjon

FH19 er en konstruert løsning som er designet for å møte utfordringene fra moderne elektronisk design med høy tetthet og høy pålitelighet.

Den integrerer kompakt størrelse, pålitelighet med to kontakter, miljøtilpasningsevne og omfattende sertifiseringer, og gir ingeniører solid og pålitelig underliggende komponentstøtte for innovasjon innen industriell kontroll, energistyring og smarte enheter.

Når du velger et relé, gå lenger enn enkle parametersammenligninger. Når det gjelder systempålitelighet, livssykluskostnader og miljømessig egnethet, er FH19 utvilsomt det foretrukne alternativet og verdig en grundig evaluering.
