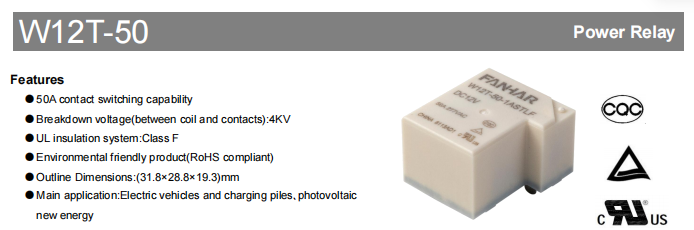

Nytt energirelé i W12T-50-serien: høy belastning, høy isolasjon, flere spesifikasjoner, designet for nytt energiutstyr

Høyisolasjonsdesign for å forbedre systemets driftssikkerhet

Nytt energiutstyr opererer under høyspentforhold over lange perioder, og stiller strenge krav til reléisolasjonsytelse. W12T-50 bruker et klasse F UL-isolasjonssystem. Sammenbruddsspenningen mellom spole og kontakter er 2500 VAC for standardtypen og opptil 4000 VAC for høyspenttypen. Den dielektriske styrken mellom åpne kontakter er 1500 VAC i 1 minutt, og den initiale isolasjonsmotstanden er ≥1000 MΩ (målt ved 500 VDC). Disse designfunksjonene bidrar til å forbedre elektrisk isolasjon og gir pålitelig beskyttelse for sikker og stabil systemdrift.

Stabil og pålitelig, egnet for komplekse industrielle miljøer

I tillegg til elektrisk ytelse legger W12T-50 også vekt på mekanisk pålitelighet og miljøtilpasning. Reléet fungerer stabilt innenfor et omgivelsestemperaturområde på –40 °C til 85 °C og et fuktighetsområde på 5 % til 90 %. Dens mekaniske levetid når 5×10⁶ operasjoner, og oppfyller kravene til langvarig hyppig drift. Produktet viser også god støtmotstand (funksjonelt støt 98 m/s², destruktivt støt 980 m/s²) og vibrasjonsmotstand (10 Hz~55 Hz, 1,5 mm dobbel amplitude), noe som gjør det egnet for innebygd utstyr og industrielle kontrollsystemer der høy pålitelighet kreves.

Flere spolespennings- og strømforbruksalternativer for å passe til forskjellige kontrollsystemer

For å imøtekomme ulike kontrollkretser, tilbys W12T-50 i to strømforbruksversjoner for spole: standardtype og sensitiv type. Standardtypen har et spolestrømforbruk på omtrent 1,2 W og er tilgjengelig i seks likespenningsklasser: 5V, 6,5V, 12V, 24V, 48V og 110V. Den sensitive typen bruker ca. 0,9 W og dekker samme spenningsområde. Begge versjonene har et valgoppspenning på ≤75 % av merkespenningen og en frafallsspenning på ≥10 % av merkespenningen. Driftstiden er ≤20 ms og utgivelsestiden er ≤10 ms. Den enhetlige spoledesignen oppfyller behovene til forskjellige kontrollsystemer og tillater fleksibelt valg basert på drivkapasitet.

To beskyttelsestyper som passer til ulike driftsmiljøer

W12T-50 er tilgjengelig i to skapstiler: plastforseglet og flussikker. Den forseglede plasttypen er fullstendig lukket, og forhindrer effektivt inntrengning av skadelige gasser som H₂S, SO₂, NO₂, samt støv. Det anbefales for tøffe miljøer som industriområder og utendørs ladehauger. Den flusssikre typen forhindrer kun flusspenetrering under lodding og er egnet for rent innendørsutstyr. Utvalgsråd: for rene miljøer anbefales den flussisolerte typen; for urene miljøer (som inneholder H₂S, SO₂, NO₂, støv og andre forurensninger), er plastforseglet type det foretrukne valget.

Kompakt design for enkel integrering av utstyr

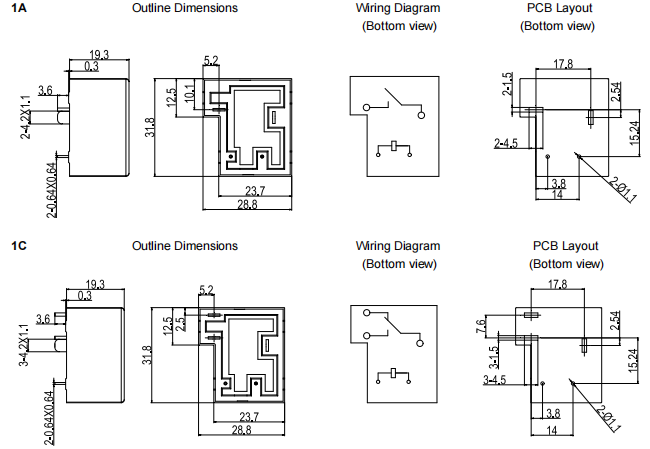

W12T-50 har en enhetlig kompakt plattformdesign med ytre dimensjoner på 31,8×28,8×19,3 mm. For dimensjoner uten spesifiserte toleranser: dimensjoner ≤1 mm har en toleranse på ±0,2 mm; dimensjoner >1 mm og <5 mm har en toleranse på ±0,3 mm; dimensjoner ≥5 mm har en toleranse på ±0,5 mm. For PCB-oppsett er uspesifiserte dimensjoner alltid ±0,1 mm. Standard monteringsdimensjoner og pinneoppsett letter rask integrasjon og produktoppgraderinger for utstyrsprodusenter.

Typiske bruksområder

Med sin høye lastbytteevne, høye isolasjonsytelse og modne plattformdesign, kan W12T-50 brukes mye innen følgende felt:

Elektriske kjøretøy : hovedkretskontroll i BMS batteristyringssystemer

Ladehauger : av/på-beskyttelse ved AC/DC-utgangsterminaler

Ny solcelleenergi : kretssvitsjing i omformere og kombineringsbokser I disse applikasjonene utfører reléet primært funksjoner som strømstyring, hovedkretskobling og pre.ladekontroll, gir stabile og pålitelige strømstyringsløsninger for systemet.
