W12 relé – 40A høyytelses kraftrelé for industriell kontroll og PV-omformerapplikasjoner

I den moderne verden av industriell automasjon og fornybar energi er ytelsen til kraftreléer avgjørende for utstyrets stabilitet og effektivitet. Den W12 relé , med sin enestående ytelse og pålitelighet, er det ideelle valget for industriell kontroll og PV-omformerapplikasjoner. Nedenfor finner du en detaljert beskrivelse av W12-reléet, som gir deg et innblikk i funksjonene og fordelene.

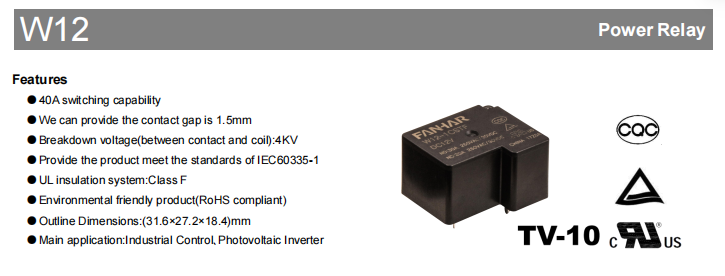

Produktfunksjoner

40A-svitsjingsevne: W12-reléet kan håndtere strømbelastninger på opptil 40A, og oppfyller strenge industrielle behov.

Høy sammenbruddsspenning: 4KV sammenbruddsspenningen (mellom kontakter og spole) sikrer sikkerhet og pålitelighet.

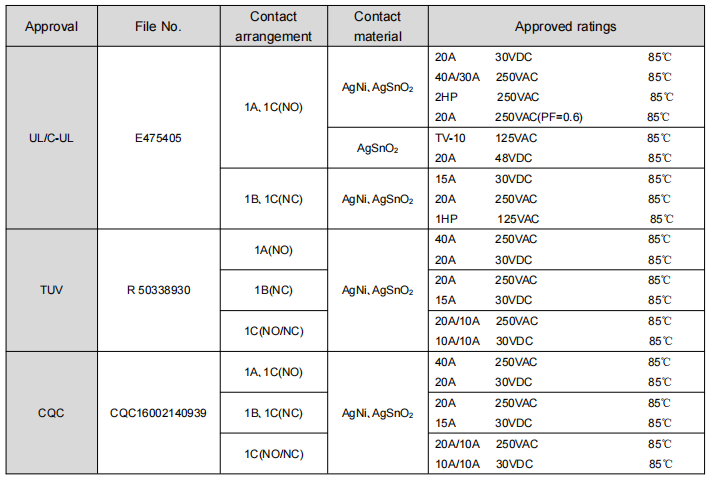

Internasjonal standard: Produktet oppfyller IEC60335-1-standarden, noe som sikrer at det er egnet for det globale markedet.

Miljøvennlig design: RoHS-kompatibel, miljøvennlig og jordvennlig.

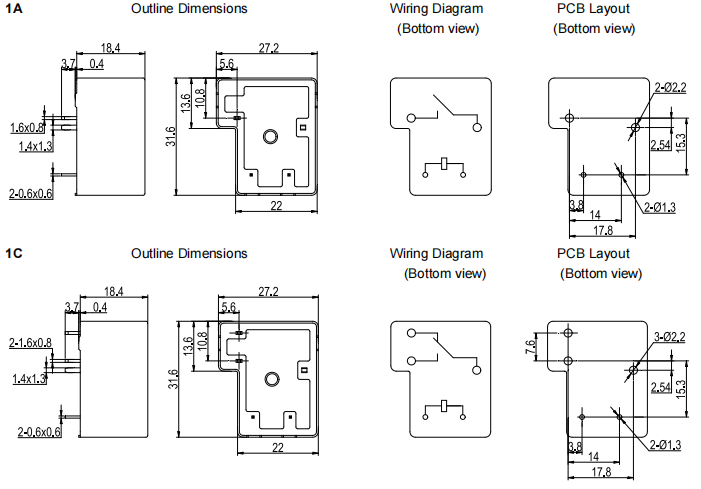

Kompakt størrelse: De ytre målene er (31,6 x 27,2 x 18,4) mm, noe som gjør det enkelt å integrere i ulike enheter.

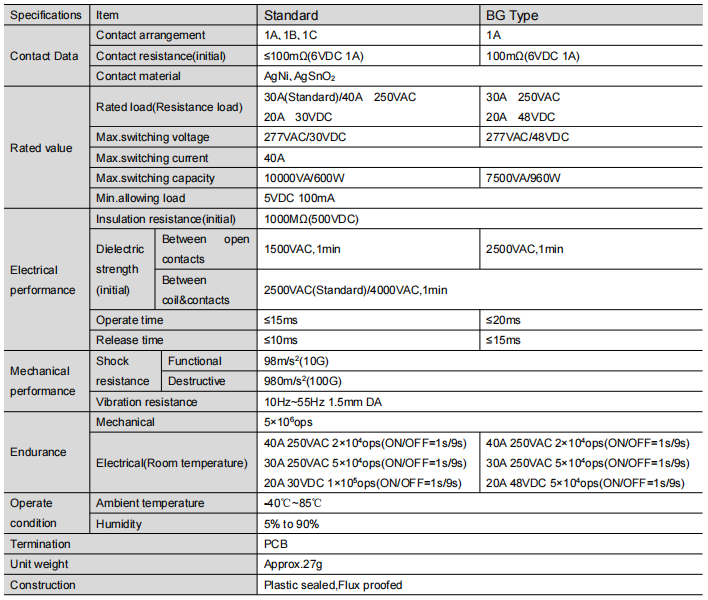

Produktparametere

Kontaktskjema: 1A (et sett med normalt åpent), 1B (et sett med normalt lukket), 1C (et sett med konvertering), for å tilpasse seg ulike kretsdesignbehov.

Den første kontaktmotstanden bør ikke overstige 100mΩ (6VDC 1A) for å sikre effektiv strømoverføring.

Kontaktmateriale: AgNi og AgSnO2 brukes for å gi høy ledningsevne og utholdenhet.

Belastningsgrad: Kontrolllast (resistiv) 30A (standard) / 40A 250VAC, 20A 30VDC maksimum. koblingsspenning 277VAC/30VDC, maks. koblingsstrøm 40A, maks. koblingskapasitet 10000VA/600W.

Ytelsesoversikt

Isolasjonsmotstand: startverdi opp til 1000MΩ (500VDC), gir sterk elektrisk isolasjon.

Dielektrisk tålespenning: 1500VAC mellom frakoblingskontakter, 1 minutt, 2500VAC (standard) / 4000VAC mellom kontakter og spole, 1 minutt.

Handlingstid: Absorpsjonstid er ikke mer enn 15 ms, utgivelsestid er ikke mer enn 10 ms, noe som sikrer rask respons.

Mekanisk ytelse: tåler opptil 98m/s²(10G) stabilitet og 980m/s²(100G) styrke, samt 10Hz~55Hz 1,5mm dobbel amplitude vibrasjonstest.

Holdbarhet: Mekanisk levetid opptil 5 x 10^6 operasjoner, elektrisk levetid opptil 2 x 10^4 operasjoner under spesifikke forhold (PÅ/AV = 1s/9s).

Bruksområder

Industriell kontroll: for å kontrollere motorer og annet mekanisk utstyr på produksjonslinjer for å sikre effektiv drift av industriell automasjon.

Fotovoltaiske omformere: brukes i solcelleanlegg for styring og konvertering av strøm for å forbedre effektiviteten av energiutnyttelsen.

Smart Grid: brukes i smarte nettsystemer for intelligent distribusjon og styring av strøm.

Ladestasjoner for elektriske kjøretøy: I ladestasjoner for elektriske kjøretøy, brukes til å kontrollere strømmen under ladeprosessen for å sikre sikkerhet og effektivitet.

Automatiseringsutstyr: i diverse automasjonsutstyr for presis styring av strøm og spenning.

Konklusjon

W12-reléet er valget for industriell kontroll og fotovoltaisk inverterutstyr på grunn av sin utmerkede ytelse og et bredt spekter av bruksområder. Enten den brukes i ekstreme temperaturer eller i applikasjoner som krever høy strømsvitsjing, gir W12 en stabil og sikker løsning. Kontakt Zhejiang Fanhar Electronics Co., Ltd. i dag for å lære mer om W12 og la vårt profesjonelle team hjelpe deg med å velge den relémodellen som passer best for din applikasjon. La oss sammen bevege oss mot en mer effektiv og pålitelig industriell automasjonsfremtid.
