Hjem / Nyheter / Bransjenyheter / FH66NE Series Høystrøm Nytt energirelé | 100A og 160A relé for solcelleomformere og industriell kontroll
Ettersom fornybare energisystemer og industriell automasjon fortsetter å utvikle seg mot høyere effekttetthet og større effektivitet, forventes nye energireléer ikke bare å levere pålitelig svitsjeytelse, men også utmerket strømføringsevne, høy elektrisk isolasjon og langsiktig driftsstabilitet.

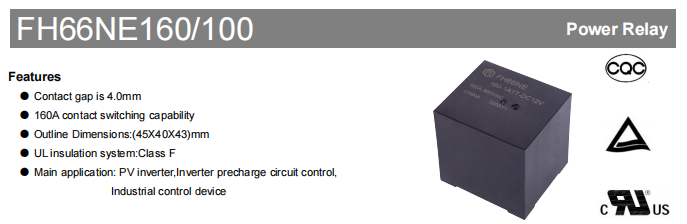

Fanhar er utviklet for å møte disse krevende kravene FH66NE Series Høystrøm Nytt energirelé er spesielt utviklet for solcelle-invertere, inverter-forladekretser og industrielt kontrollutstyr. Serien inkluderer for tiden to modeller— FH66NE100 og FH66NE160 — tilbyr kontinuerlig bærestrøm på henholdsvis 100A og 160A.
Begge modellene er bygget på samme plattform, og deler identiske overordnede dimensjoner, monteringskonfigurasjon, spolealternativer og isolasjonsytelse. Denne enhetlige plattformdesignen gjør det mulig for utstyrsprodusenter å velge riktig gjeldende vurdering uten å redesigne installasjonsstrukturen, noe som forenkler produktutviklingen samtidig som plattformkompatibiliteten for fremtidige oppgraderinger forbedres.
FH66NE-serien har blitt tatt i bruk i volumproduksjon på tvers av flere fornybar energi og industrielle kontrollprosjekter, og demonstrerer dens pålitelighet i krevende strømsvitsjapplikasjoner.
Høyisolasjonsdesign for forbedret elektrisk sikkerhet
Elektrisk isolasjon er et kritisk krav for utstyr for fornybar energi som opererer under høyspentforhold. For å sikre pålitelig isolasjon og driftssikkerhet, har FH66NE-serien en høyisolerende design som er egnet for krevende strømkontrollapplikasjoner.

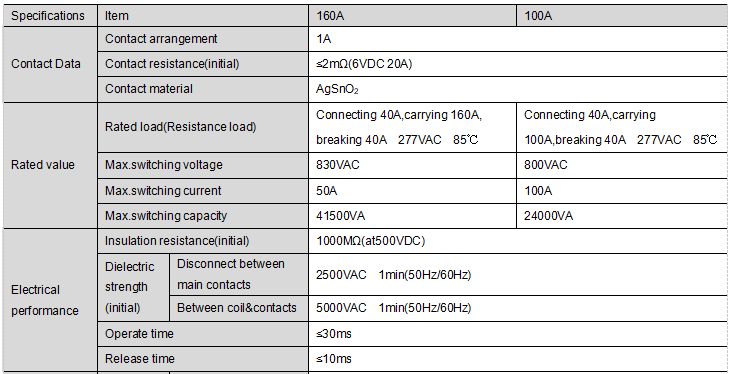

Reléet har en 4,0 mm kontaktgap , en dielektrisk styrke på 2500 VAC mellom åpne kontakter , og 5000 VAC mellom spolen og kontaktene . I tillegg gir reléet en initial isolasjonsmotstand på 1000 MΩ ved 500 VDC og adopts Klasse F isolasjon, bidrar til å forbedre den elektriske isolasjonen og systemets pålitelighet under langsiktig drift.
Disse elektriske egenskapene gjør det mulig for FH66NE-serien å møte isolasjonskravene til solcelle-omformere, inverter-forladekretser og industrielle kontrollsystemer, og gir pålitelig beskyttelse for høyspente strømbrytere.
Pålitelig ytelse i krevende industrielle miljøer
I tillegg til den elektriske ytelsen er FH66NE-serien designet for å levere langsiktig pålitelighet under krevende driftsforhold. Reléet er egnet for applikasjoner hvor stabil ytelse er avgjørende, selv i miljøer utsatt for temperaturvariasjoner, vibrasjoner og mekaniske påkjenninger.

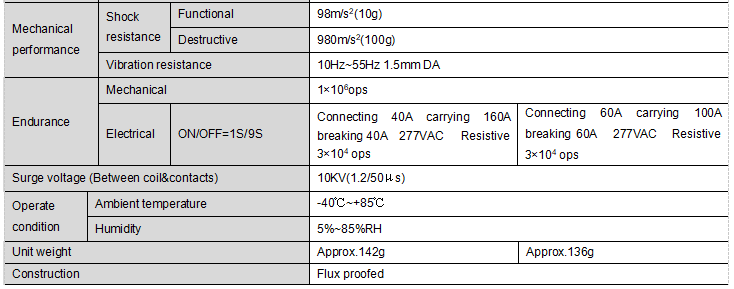

FH66NE-serien opererer over et bredt omgivelsestemperaturområde på -40°C til 85°C , noe som gjør den egnet for fornybare energisystemer og industrielt utstyr utplassert i forskjellige klimaer. Det tilbyr også en mekanisk levetid på opptil 1 000 000 operasjoner og an elektrisk levetid på 30 000 operasjoner under spesifiserte testforhold (40A PÅ / 40A AV, 277VAC resistiv belastning), noe som sikrer pålitelig ytelse gjennom hele produktets levetid.
For ytterligere å forbedre holdbarheten, er reléet designet for å tåle vibrasjoner og mekaniske støt som ofte oppstår i industrielle applikasjoner. Disse egenskapene gjør FH66NE-serien til et pålitelig valg for utstyr som krever stabil og kontinuerlig strømsvitsjing over lengre driftsperioder.
Flere spolespenningsalternativer for fleksibel systemdesign

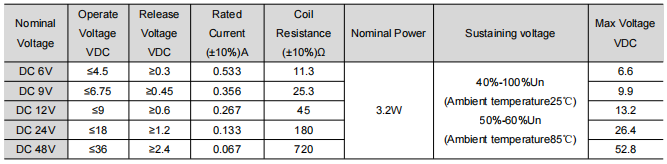

Ulike kontrollsystemer krever forskjellige spolespenningskonfigurasjoner. For å forenkle systemintegrasjonen er FH66NE-serien tilgjengelig med flere DC-spolespenningsalternativer, inkludert 6VDC, 9VDC, 12VDC, 24VDC og 48VDC.
Hvert spolealternativ er designet med et nominelt strømforbruk på 3,2W, slik at ingeniører kan velge den mest passende kontrollspenningen uten å endre reléplattformen. Den standardiserte spoledesignen forbedrer ikke bare kompatibiliteten med ulike kontrollkretser, men forenkler også produktutviklingen for produsenter som bruker flere spenningsplattformer.
Med en felles reléstruktur på tvers av alle spolealternativer, bidrar FH66NE-serien til å redusere designkompleksiteten samtidig som den støtter fleksible systemkonfigurasjoner.
Kompakt plattformdesign for enklere produktoppgraderinger
FH66NE100 og FH66NE160 deler den samme plattformdesignen, noe som gjør det enklere for produsenter å utvikle produktfamilier med forskjellige nåværende vurderinger.

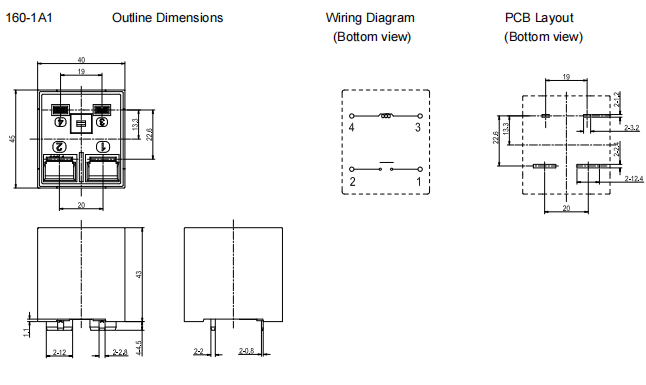

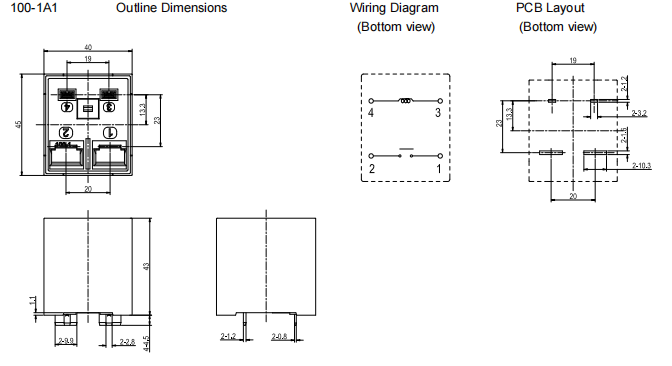

Begge modellene har identiske ytre dimensjoner på 45 × 40 × 43 mm, sammen med samme monteringskonfigurasjon, terminaloppsett, isolasjonsytelse og tilgjengelige spolespesifikasjoner. Den primære forskjellen mellom de to modellene er deres kontinuerlige strømføringsevne.
Denne vanlige plattformen lar utstyrsprodusenter oppgradere fra 100A til 160A uten å redesigne PCB-oppsettet eller mekanisk installasjon. Som et resultat kan utviklingssykluser forkortes, ingeniørkostnader reduseres og produktstandardisering forbedres.
For produsenter som søker skalerbare løsninger på tvers av flere effektklasser, gir FH66NE-serien en effektiv og praktisk plattform.
Typiske applikasjoner
FH66NE-serien er designet for svitsjeapplikasjoner med høy strøm, og er mye brukt i fornybar energi og industrielle kontrollsystemer der pålitelig svitsjeytelse og høy strømføringsevne er nødvendig.
Typiske bruksområder inkluderer:
Innenfor disse systemene brukes reléet vanligvis til hovedstrømswitching, forhåndsladekretskontroll og andre høystrømskoblingsfunksjoner, noe som bidrar til å forbedre systemets pålitelighet og driftssikkerhet.
Takket være sin høye isolasjonsytelse, kompakte plattformdesign og brede driftstemperaturområde, er FH66NE-serien godt egnet for krevende kraftkontrollapplikasjoner i moderne energi- og industriutstyr.
Hvordan velge FH66NE100 eller FH66NE160
Siden FH66NE100 og FH66NE160 er utviklet på samme plattform, avhenger valg av riktig modell hovedsakelig av den nødvendige kontinuerlige bærestrømmen til applikasjonen.
FH66NE100 anbefales for systemer som krever en kontinuerlig bærestrøm på opptil 100A, noe som gjør den egnet for standard fotovoltaiske omformere og industrielt kontrollutstyr.
For applikasjoner som krever høyere strømkapasitet, for eksempel solcellevekselrettere med høy effekt og energilagringssystemer, gir FH66NE160 en økt kontinuerlig bærestrøm på 160A samtidig som den opprettholder samme installasjonsdimensjoner og elektriske grensesnitt.
Fordi begge modellene deler samme mekaniske plattform, kan produsenter enkelt oppgradere produktytelsen uten å redesigne utstyrsstrukturen. Denne plattformkonsistensen forenkler produktutvikling, forkorter designsykluser og støtter fremtidig produktutvidelse.
Ofte stilte spørsmål
Q1: Hva er FH66NE Series High Current New Energy Relay?
FH66NE-serien er et høystrøms elektromagnetisk New Energy Relay utviklet av Fanhar Electronics for fornybar energi og industrielle kontrollapplikasjoner. Serien inkluderer for tiden FH66NE100 og FH66NE160, og gir 100A og 160A kontinuerlige strømføringsalternativer samtidig som den samme plattformdesignen opprettholdes. Den er primært designet for solcelle-invertere, inverter-forladekretser og industrielt kontrollutstyr.
Q2: Hvilken kontaktkonfigurasjon bruker FH66NE-serien?
FH66NE-serien har en 1 Form A (SPST-NO) kontaktkonfigurasjon med AgSnO₂-kontaktmateriale. Reléet gir en 40A-klassifisert svitsjingsevne, noe som gjør det egnet for strømstyringsapplikasjoner som krever pålitelig svitsjeytelse.
Q3: Hva er de mekaniske og elektriske levetidsvurderingene?
Under de spesifiserte testforholdene gir FH66NE-serien:
- Mekanisk levetid: Opptil 1 000 000 operasjoner
- Elektrisk levetid: Opptil 30 000 operasjoner (40A PÅ / 40A AV, 277VAC resistiv belastning)
Disse karakterene demonstrerer reléets evne til å gi pålitelig langsiktig ytelse i krevende strømstyringsapplikasjoner.
Q4: Kan FH66NE100 og FH66NE160 erstattes direkte?
Siden begge modellene deler samme mekaniske plattform, installasjonsdimensjoner, terminaloppsett og spolespesifikasjoner, bør valget primært baseres på den nødvendige kontinuerlige bærestrømmen.
For applikasjoner som krever høyere strømkapasitet, er FH66NE160 det anbefalte valget. For systemer designet rundt en 100A strømstyrke, gir FH66NE100 den passende løsningen.
Q5: Hvilke sertifiseringer har FH66NE-serien?
I henhold til produktspesifikasjonen har FH66NE-serien oppnådd UL/cUL-, TÜV- og CQC-sertifiseringer.
Disse sertifiseringene viser at reléet oppfyller anerkjente sikkerhetskrav og er egnet for industriell kraftkontroll og fornybare energiapplikasjoner som krever internasjonalt aksepterte godkjenninger.
