FH63NE 120A høystrøms nytt energirelé – designet for fotovoltaisk energilagring og industrielle strømforsyninger

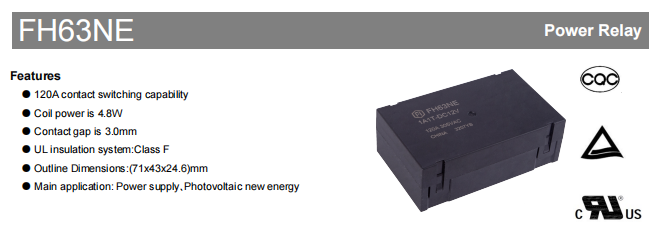

Den FH63NE er en høy ytelse, høy strøm nytt energirelé utviklet av FANHAR for nye energi- og strømforsyningssystemer for fotovoltaiske (PV). Den har en 120A kontaktsvitsjingsevne, dimensjoner på 71 mm × 43 mm × 24,6 mm, et klasse F UL-isolasjonssystem og et kontaktgap på 3,0 mm. Med enestående elektrisk ytelse, robust sikkerhetsdesign og omfattende internasjonale sertifiseringer har FH63NE blitt et ideelt valg for krevende bruksområder som PV-omformere, energilagringssystemer og industrielle strømforsyninger.

På bakgrunn av rask vekst i den nye energiindustrien, har den installerte kapasiteten til PV-omformere og strømkonverteringssystemer (PCS) økt betydelig, noe som driver etterspørselen etter matchende nye energireleer. Som viktige elektroniske svitsjkomponenter i EV-ladebunker, PV-omformere og energilagringssystemer, må nye energi-AC-releer oppfylle strenge krav til høy spenning, høy strøm, høy isolasjonsstyrke og lang elektrisk levetid. FH63NE ble utviklet nøyaktig som svar på denne bransjetrenden, og dekket effektivt det presserende markedets behov for releer med høy strøm og høy pålitelighet.

Viktige elektriske spesifikasjoner: Lastekapasitet, respons, isolasjon og kontaktmateriale

Høy lastekapasitet

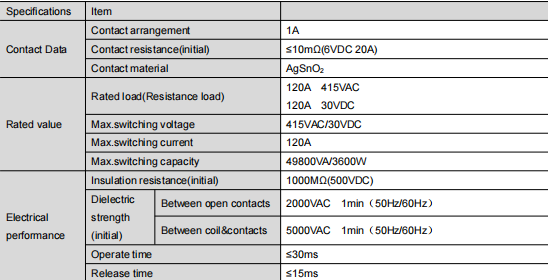

Den FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Rask respons og lang levetid

Den relé har en driftstid ≤30ms og utgivelsestid ≤15ms for rask respons. Mekanisk utholdenhet er 1×10⁶ operasjoner. Elektrisk levetid når også 1×10⁶ operasjoner under 85℃ omgivelsestemperatur med 120A 415VAC resistiv belastning (PÅ/AV = 1s/9s). Denne utholdenheten er utmerket blant lignende høystrømsreléer og oppfyller de langsiktige stabilitetskravene til PV-systemer.

Overlegen isolasjon og dielektrisk styrke

Den FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Avansert kontaktmateriale

Den FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

Spolespesifikasjoner og energieffektiv design

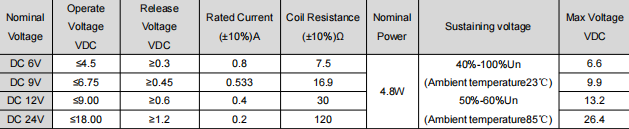

Den FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Utvalgstips:

Den coil rated voltage should match the control system supply, considering power fluctuations.

For å redusere spoleoppvarming, bruk holdespenningsfunksjonen (40%~100% Un), men sørg for at holdespenningen ikke er lavere enn driftsspenningen og ikke overskrider den maksimale kontinuerlige spenningen.

Spolemotstanden øker ved 85 ℃, og driftsspenningen vil endres tilsvarende; gi tilstrekkelig margin i praktiske applikasjoner.

Sikkerhetsgodkjenninger og samsvar

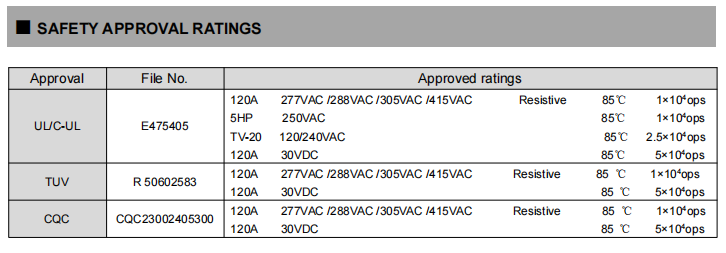

Den FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

Miljøtilpasningsevne og mekanisk ytelse

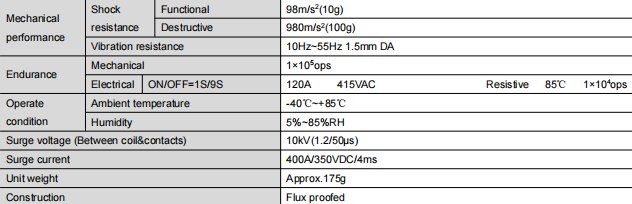

Den FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

Den product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

Dimensjoner og monteringsmerknader

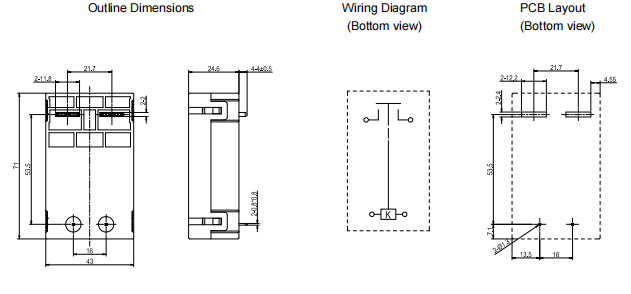

Konturmål: 71×43×24,6 mm (L×B×H).

Pinneavstand og PCB-layout: For dimensjoner uten spesifiserte toleranser, ≤1mm toleranse ±0,2mm, 1mm~5mm toleranse ±0,3mm, ≥5mm toleranse ±0,5mm; Uspesifisert toleranse for PCB-layout er alltid ±0,1 mm.

Lodding: Kobberbelastningsterminaler – anbefalt loddetemperatur 260℃±5℃, tid 3–5 sekunder; unngå langvarig høy temperatur for å forhindre skade på spole eller kontakter.

Beskyttelse: Flussikker struktur, motstandsdyktig mot bølgeloddemiddelforurensning, men må ikke nedsenkes i rengjøringsmidler.

Håndtering: Unngå fall eller ekstern påvirkning for å forhindre kontaktdeformasjon eller parameteravvik.

Typiske applikasjonsscenarier

Med sin 120A høystrømskoblingsevne og høye pålitelighet, brukes FH63NE primært i:

Ny solcelleenergi : Støtter PV-streng og høystrømssløyfekontroll, egnet for sikkerhetsfrakobling på AC-siden i solenergisystemer.

Strømforsyninger : Lastveksling for industrielle strømforsyninger og UPS-systemer.

EV ladebunker : Strøm av/på-kontroll for ladeutstyr for elektriske kjøretøy.

Det brede driftstemperaturområdet og utmerkede isolasjons- og spenningsmotstandsdesign gjør den spesielt egnet for tøffe utendørs og industrielle miljøer.
