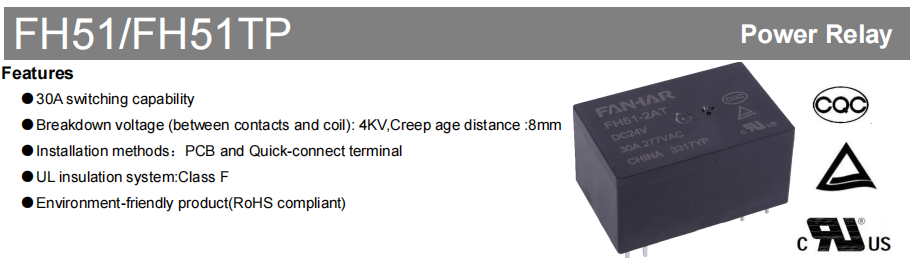

FH51/FH51TP Industrirelé

Releer er viktige kontrolldeler i moderne industriell kontroll, husholdningsapparater og kraftsystemer. Deres pålitelighet, sikkerhet og lang levetid har en direkte effekt på hvor godt systemet fungerer og hvordan brukerne føler om det. Høyeffektreléene i FH51/FH51TP-serien leverer enestående svitsjingsevne, isolasjonsytelse og fleksible monteringsalternativer, og gir stabile, trygge og holdbare kontrollløsninger for et bredt spekter av høybelastningsapplikasjoner.

Produktoversikt

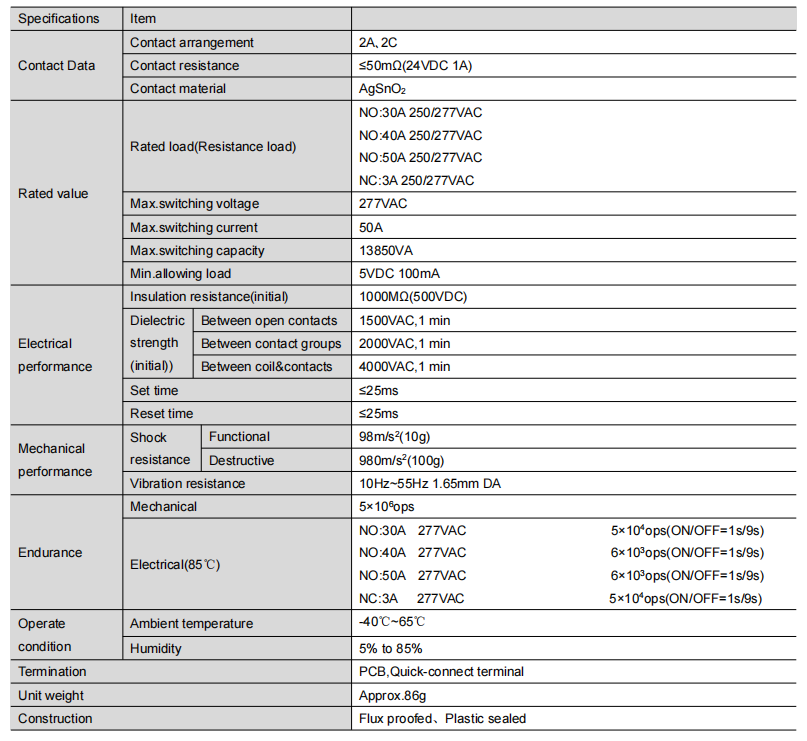

FH51-seriens reléer bruker et Klasse F UL-isolasjonssystem og tilbyr en maksimal koblingskapasitet på opptil 50A. De støtter to monteringsmetoder – PCB-terminaler og hurtigkoblingsterminaler – for å imøtekomme ulike strukturelle design og produksjonsprosesser. Produktene overholder RoHS miljøstandarder, noe som gjør dem passende for applikasjoner med strenge krav til sikkerhet, miljøvern og langsiktig pålitelighet.

Viktige fordeler

Mulighet for høy belastningssvitsjing for høyeffektsutstyr

Normalt åpne (NO) kontakter støtter 30A / 40A / 50A ved 250/277VAC; normalt lukkede (NC) kontakter støtter 3A ved 250/277VAC

Maksimal svitsjkapasitet når 13850VA, i stand til å håndtere høyeffektsenheter som klimaanleggskompressorer, varmeovner og industrimotorer

Utmerket isolasjon og dielektrisk styrke for systemsikkerhet

Dielektrisk styrke mellom spole og kontakter: 4000VAC, sikrer pålitelig isolasjon mellom høy- og lavspentkretser

Krypeavstand: 8 mm, forbedrer effektivt den elektriske sikkerhetsmarginen og reduserer lekkasjerisiko

Innledende isolasjonsmotstand: 1000MΩ (ved 500VDC) for langsiktig stabil drift

Flere kontaktarrangementer og monteringsmuligheter for fleksibel tilpasning

Tilgjengelig med 2A (to NO-kontakter) og 2C (to skiftekontakter) for å møte ulike kontrolllogikkkrav

Velg mellom PCB-terminaler eller hurtigkoblingsterminaler (TP) for å lette automatisert montering og vedlikehold på stedet, og forbedre produksjonseffektiviteten

Bredt spolespenningsområde og lavt strømforbruk

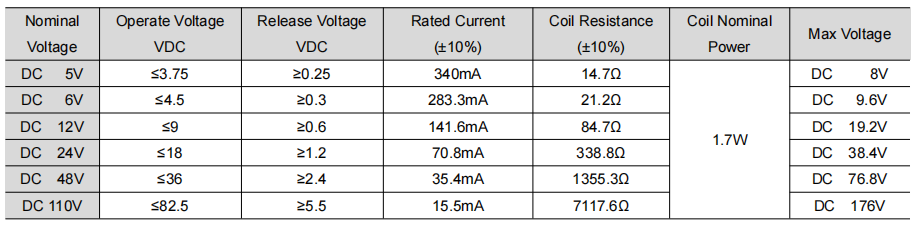

Spolespenningsalternativer: DC 5V / 6V / 12V / 24V / 48V / 110V, kompatibel med forskjellige kontrollkretser

Nominell effekt: 1,7W, balanserer pålitelig inntrekksytelse med systemets energieffektivitet

Robust ytelse i tøffe miljøer

Driftstemperaturområde: -40 ℃ til 65 ℃, egnet for ekstrem kulde og høye temperaturer

Vibrasjonsmotstand: 10Hz~55Hz, 1,65mm DA; støtmotstand: 980m/s² (100g), ideell for industrielt utstyr med hyppige vibrasjoner

Tilgjengelig i flusssikre og plastforseglede konstruksjoner for å matche miljømessig renhet:

Flussikker: anbefales for rene miljøer fri for H₂S, SO₂, NO₂ og støv

Plastforseglet: anbefales for urene miljøer som inneholder ovennevnte forurensninger, noe som øker langsiktig pålitelighet

Typiske applikasjoner

Husholdningsapparater: klimaanlegg, varmtvannsberedere, mikrobølgeovner, elektriske varmeovner, avfuktere

Industriell kontroll: motorstyring, strømstyringssystemer, automasjonsutstyr, industrielt varmeutstyr

Strømsystemer: smarte målere, strømfordelingskontroll, ladeanlegg, nytt energiutstyr

Sammendrag

Høyeffektreléene i FH51 / FH51TP-serien kombinerer høy belastningsevne, sterk isolasjonsytelse, fleksibel konfigurasjon og tilpasningsevne til tøffe omgivelser, noe som gjør dem til et ideelt valg for kontrollsystemer med høy pålitelighet. Enten for husholdningsapparater, industrielt utstyr eller strømsystemer, gir FH51-serien en stabil, sikker og holdbar kjernekontrollkomponent for designene dine.
