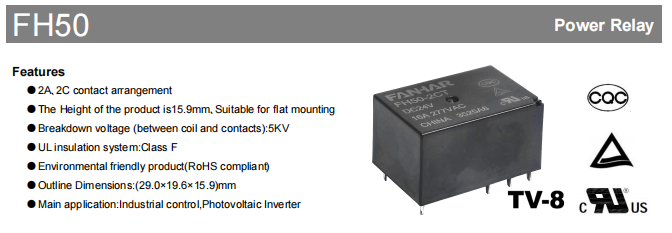

FH50 Industrirelé

I det nåværende raskt skiftende riket av industriell automasjon og fornybar energi, har kravene til grunnleggende systemkomponenter - reléer - overgått den grunnleggende rollen til "aktivering og deaktivering av kretser." De må nå tåle tøffere miljøer, håndtere høyere kraftbelastninger, sikre forlenget levetid og overholde strenge globale miljøforskrifter. I dag tilbyr vi en dybdeanalyse av FH50 High-Power Relay, en 16A høyytelsesenhet spesielt utviklet for krevende bruksområder som industriell kontroll og solcelle-omformere.

Kjernefordeler

FH50 representerer mer enn bare et stafett; det er en solid forpliktelse til systemstabilitet. Dens kjernestyrker er tydelige i følgende aspekter:

Design med høy tetthet, fleksibel installasjon

Med kompakte dimensjoner på bare 29,0 mm (L) x 19,6 mm (B) x 15,9 mm (H), gjør dens lille fotavtrykk den usedvanlig godt egnet for flat montering. Dette sparer effektivt verdifull PCB-plass, og samsvarer perfekt med den moderne trenden mot miniatyrisering og design med høy tetthet i industrielt utstyr. Dens lette konstruksjon, omtrent 16,5 g, letter også automatisert montering og produksjon.

Elektrisk isolasjon og sikkerhet

Ultra-høy motstandsspenning: Den dielektriske styrken mellom spolen og kontaktene oppnår forbløffende 5000VAC. Dette sikrer sterk elektrisk isolasjon for systemet, og beskytter dermed lavspentkontrollkretsene mot feil på høyspenningssiden – en viktig egenskap i høyspentapplikasjoner som fotovoltaiske omformere.

Isolasjonsvurdering: Den opprinnelige isolasjonsmotstanden når 1000MΩ (ved 500VDC), noe som sikrer ubetydelig lekkasjestrøm.

UL klasse F isolasjonssystem: Dette indikerer at isolasjonsmaterialene tåler temperaturer opp til 155°C, noe som gir en betydelig sikkerhetsmargin og forbedret pålitelighet.

Kraftig lasthåndteringsevne

16A nominell belastning: Den kan enkelt håndtere en 16A resistiv belastning ved 277VAC, med en maksimal brytereffekt på opptil 4432VA. Dette er tilstrekkelig til å betjene ulike industrimaskiner, motorer, varmeovner og andre enheter.

Kontakter av høy kvalitet: Bruker miljømessig bærekraftig AgSnO2 (sølvtinnoksid) kontaktmateriale. Sammenlignet med tradisjonell AgCdO tilbyr AgSnO2 motstand mot sveising og buerosjon, noe som fører til eksepsjonell ytelse i bruk med høy strøm og høy innstrømning og forlenger den elektriske levetiden markant.

Minimum belastningsevne: Støtter minimale belastninger ned til 5VDC 100mA, noe som tillater bruk i enkelte signalbyttescenarier, og forbedrer dermed allsidigheten.

Rask respons og høy robusthet

Rask drift: Driftstid ≤10ms, utløsningstid ≤5ms, tilfredsstiller kravene til rask reaksjon i industrielle kontrollsystemer.

Bred miljøtilpasningsevne: Driftstemperaturområdet spenner fra -40 °C til 85 °C, med et luftfuktighetsområde på 5 % til 85 %. Den fungerer pålitelig i både ekstrem kulde og intens varme.

Utmerket mekanisk ytelse: Viser støtmotstand på 10g (operativ) og 100g (katastrofale), i tillegg til vibrasjonsmotstand på 10Hz til 55Hz, 1,5mm DA. Dette garanterer pålitelig funksjonalitet i industrielle omgivelser utsatt for mekaniske vibrasjoner og støt.

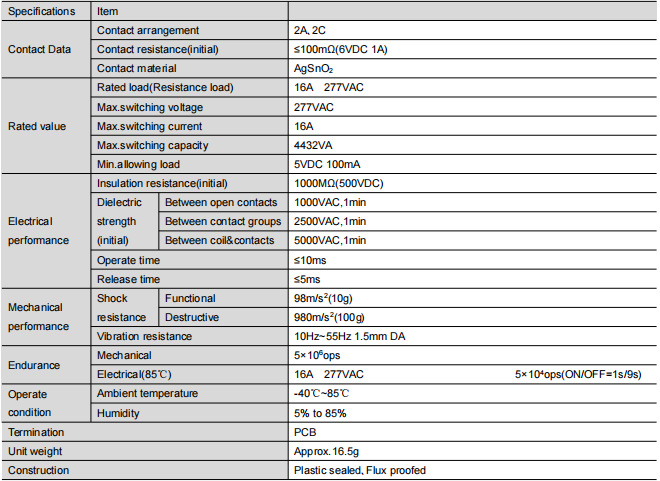

Dybdegående teknisk parameteranalyse (essensielt for valg)

For å hjelpe deg med å gjøre et mer nøyaktig valg, gir vi en dypere tolkning av viktige tekniske parametere:

Typiske bruksområder: Utover PV og industriell kontroll

Mens dens primære applikasjoner er industriell kontroll og fotovoltaiske omformere, basert på ytelsen, er FH50 også mye brukt i:

PV-omformere: For koblings- og beskyttelseskretser på både likestrøms- og vekselstrømsiden. Den høye motstandsspenningskarakteristikken matcher perfekt høyspentmiljøet til PV-systemer.

Industrielle kontrollpaneler: Fungerer som et mellomledd mellom PLSer, tidtakere, temperaturkontroller og eksterne belastninger, inkludert motorer, magnetventiler og varmeovner.

Smart Home / Building Automation: Brukes i høyeffekts belysningsregulering, HVAC-systemer, pumpestyring, etc.

EV-ladeutstyr: I AC-ladehauger, fungerer som en nøkkelkomponent for kontrollpilot og hovedkretskobling.

Strømstyring: For strømsvitsjing og utgangskontroll i utstyr som UPS og spenningsregulatorer.

Utvalgs- og bruksveiledning: Hvordan gjøre det beste valget?

Dokumentasjonen fremhever to strukturelle typer, som er nøkkelen til utvelgelsesprosessen:

Flussikker type:

Anbefalt miljø: Rene omgivelser, for eksempel inne i husholdningsapparater eller luftkondisjonerte distribusjonsskap. Det forhindrer effektivt at fluksgasser kommer inn i reléet under PCB-loddeprosessen.

Merk: Den gir ikke fullstendig beskyttelse mot infiltrasjon av eksterne etsende gasser (som H2S, SO2, NO2) og partikler.

Plastforseglet type:

Anbefalt miljø: Urene eller slitende forhold, inkludert kjemiske anlegg, utendørs maskineri eller verksteder med forhøyede støvkonsentrasjoner. De interne kontaktene er fullstendig isolert fra det ytre miljøet, og tilbyr korrosjonsbestandighet og støvbeskyttelse.

Konklusjon: Hvis du har ekstreme krav til langsiktig pålitelighet eller ikke kan forutsi det endelige driftsmiljøet, er det å velge den forseglede plasttypen den mer robuste løsningen.

Installasjons- og designpåminnelser

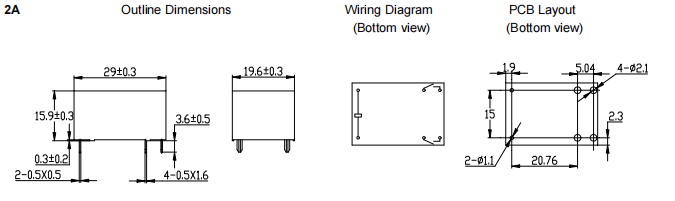

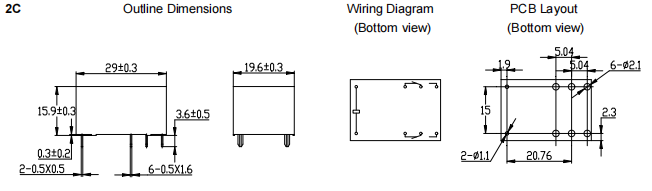

Overhold strengt den anbefalte PCB-layouttoleransen (±0,1 mm) og skisser dimensjonstoleranser for å sikre riktig montering og loddekvalitet.

Unngå å miste eller utsette det for sterke støt under produkthåndtering og installasjon, da dette kan føre til endringer i dets interne parametere.

Sammendrag og Outlook

FH50 High-Power Relé, karakterisert ved sin kompakte størrelse, en isolasjonsspenning på opptil 5KV, en betydelig lastekapasitet på 16A, og omfattende internasjonale sikkerhetssertifiseringer (UL, TUV, CQC), representerer et formidabelt valg for industrikontroll og fornybar energi. Det overskrider en enkel koblingskomponent; det fungerer som en viktig alliert som sikrer varig, pålitelig ytelse til systemet ditt og forbedrer markedskonkurranseevnen til produktene dine.

FH50 er et eksemplarisk alternativ for de som leter etter et kraftrelé med høy ytelse og høy pålitelighet, som fortjener utforskning og evaluering. Ta kontakt med oss ​​umiddelbart for å få prøver og teknisk assistanse, og la FH50 beskytte ditt kommende prosjekt!

Ansvarsfraskrivelse: Parametrene i denne artikkelen er kompilert basert på offentlige dataark. For spesifikt utvalg og design, se det offisielle siste databladet. Produktspesifikasjonene kan endres uten varsel.
