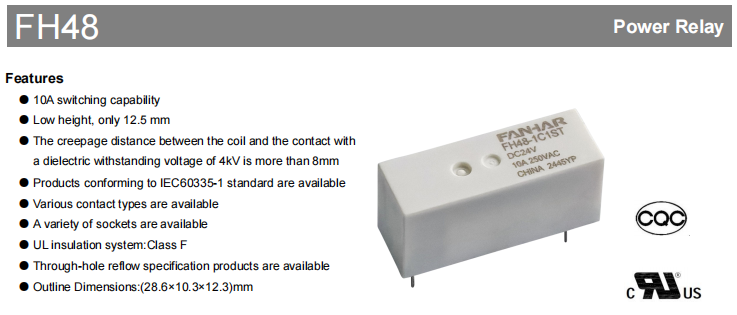

FH48 Industrirelé

Automatiseringsutstyr, hvitevarer og industrielle kontrollsystemer er alle avhengige av releer fordi de er pålitelige og plasseffektive. Dette formålet er akkurat det reléet i FH48-serien er designet for. Den integrerer høy svitsjingsevne. Den har også en ultraslank design. Den har isolasjonsytelse. Den har omfattende sertifiseringer. Dette gir ingeniører en robust og kompakt løsning.

Kjernefordeler

Essensen av FH48-serien ligger i dens nøyaktige ingeniørmessige balanse. Til tross for sine kompakte dimensjoner på 28,6×10,3×12,3 mm, er den i stand til å bytte belastninger opp til 10A. Dens ultralave høyde på bare 12,5 mm er spesielt bemerkelsesverdig, siden den frigjør verdifull plass for stadig slankere elektroniske enheter og PCB-oppsett med høy tetthet. Produktet bruker en flussbestandig design eller en fullstendig plastforseglet konstruksjon, og avviser effektivt støv, fuktighet og skadelige gasser (som f.eks. temperaturspekter fra -40 ℃ til 85 ℃ og tilpasser seg ulike miljøer fra rene rom til industrielle omgivelser.

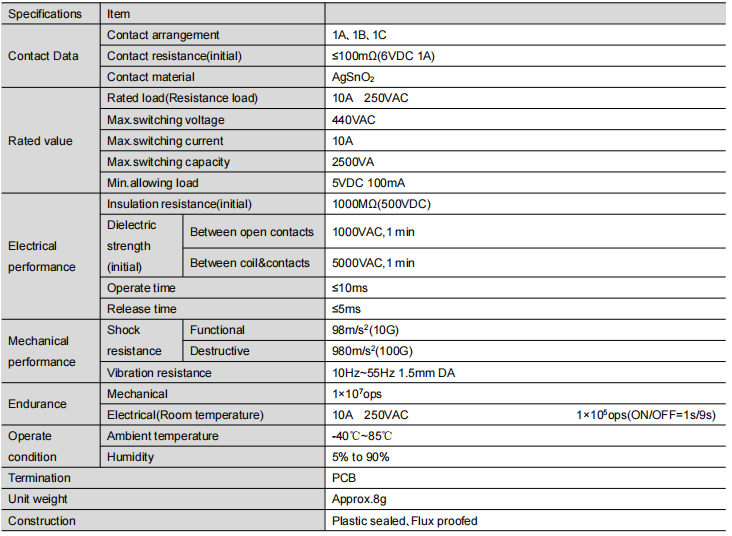

Viktige tekniske parametere og ytelse

Denne serien med reléer tilbyr enestående ytelse og pålitelige detaljer:

Elektrisk ytelse : Bruker sølvtinnoksid (AgSnO₂)-kontaktmateriale, og gir sterk motstand mot buerosjon. Den første kontaktmotstanden er så lav som ≤100mΩ, noe som sikrer lavt strømforbruk og lang levetid. Isolasjonsmotstanden når 1000MΩ, og den dielektriske styrken mellom spolen og kontaktene er 5000VAC, noe som sikrer en robust sikkerhetsbarriere.

Mekanisk og holdbarhet : Raske drifts- og utløsningstider (≤10ms / ≤5ms) sikrer rask respons. Mekanisk utholdenhet er opptil 10 millioner operasjoner. Under den nominelle belastningen på 10A 250VAC, når elektrisk utholdenhet også 10 millioner operasjoner, noe som oppfyller behovene til langsiktig stabil drift.

Fleksibel kjøring : Gir et omfattende utvalg av spolespenningsalternativer fra DC5V til DC60V, med strømforbruk fra 250mW til 300mW, noe som letter sømløs integrasjon med forskjellige kontrollkretser.

Fleksibel konfigurasjons- og valgveiledning

FH48-serien gir svært fleksible konfigurasjoner for å møte ulike kretsdesignbehov:

Kontaktskjema : Tilbyr tre essensielle konfigurasjoner: 1A (normalt åpen), 1B (normalt lukket) og 1C (omstilling).

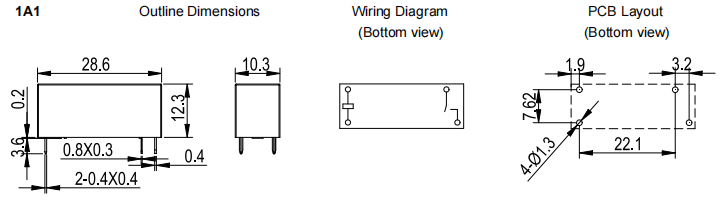

Monteringstype : Mange PCB-pinkonfigurasjoner er tilpasset (type 1, 2, 3), med omfattende dimensjonsskjemaer og retningslinjer for ledninger for å supplere dem.

Beskyttelsesnivå :Valget mellom standard flussbestandig type og den fullstendig plastforseglede versjonen avhenger av driftsmiljøet.

Bestillingskoden "FH48-1A1ST-XXXDC12V" angir tydelig type, kontaktskjema, monteringsmåte, konstruksjon, kontaktmateriale og spolespenning, noe som letter nøyaktig valg.

Sikkerhetsgodkjenninger og samsvar

Produktet har oppnådd flere internasjonale ordinære sikkerhetssertifiseringer, inkludert:

UL / cUL (filnr. E475405)

TÜV (filnr. R 50610371)

CQC (filnr. CQC23002412542)

Disse sertifiseringene omfatter forskjellige spenningsklassifiseringer og belastningsomstendigheter, som viser at FH48-reléet overholder strenge internasjonale sikkerhetsstandarder og er egnet for bruk i globale markeder, spesielt i sektorer som husholdningsapparater (IEC60335-1) og industriell kontroll.

Bruksområder

Takket være sin pålitelige ytelse og kompakte design, er reléet i FH48-serien mye brukt i:

Husholdningsapparater : Hovedkontroll eller strømbryter i klimaanlegg, vaskemaskiner, oppvaskmaskiner, etc.

Industriell kontroll : Utgangsmoduler for programmerbare logiske kontrollere, motorkontrollere og instrumentering.

Kraftutstyr : UPS-systemer, strømfordelingsmoduler, smartmålere.

Kommunikasjonsinfrastruktur: Basestasjonsutstyr, nettenergiadministrasjon.

Nye energikjøretøyer : Supplerende kretser for batteristyring, laderegulering m.m.

Konklusjon

Med sin elektriske ytelse, robuste mekaniske konstruksjon, fleksible designalternativer og omfattende sikkerhetssertifiseringer, har FH48-seriens relé blitt det ideelle valget for applikasjoner som krever høy pålitelighet og plassbesparende design. Det er ikke bare en komponent, men en viktig samarbeidspartner for å garantere pålitelig og sikker drift av utstyret ditt.
