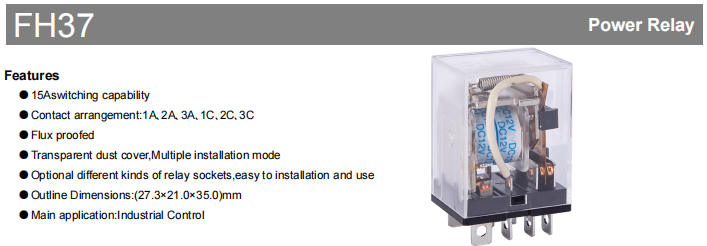

Den FH37 relé er en kontrollkomponent med høy pålitelighet bygget primært for alvorlige industrielle situasjoner. Den integrerer en høy svitsjkapasitet på opptil 15A, fleksible kontaktkonfigurasjoner, en robust mekanisk struktur og praktiske installasjonsfunksjoner. Produktet har en flussikker design og kommer med et gjennomsiktig støvdeksel, støtter flere installasjonsmoduser og er kompatibelt med forskjellige relékontakter. Den søker å tilby en pålitelig, langvarig og lett vedlikeholdbar lastkontrollløsning for industrielle automasjonssystemer. Denne spesifikasjonen gir en omfattende oversikt over dens tekniske egenskaper og ytelsesparametere for å støtte ditt valg og din applikasjon.
Kjerneproduktfunksjoner
Den main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.
Den design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.
Detaljerte tekniske spesifikasjoner

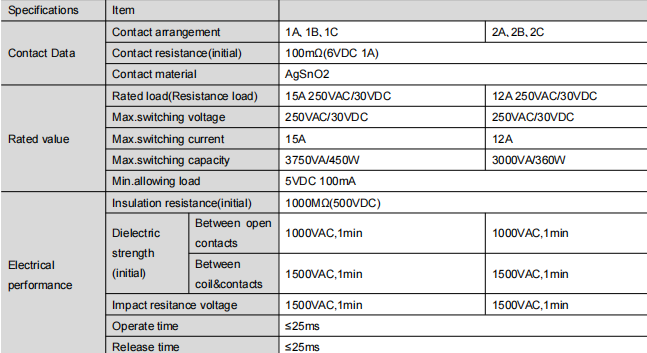

Elektrisk ytelse
Kontaktkonfigurasjoner: Tilgjengelig i skjemaer som 1A, 1B, 1C, etc.
Innledende kontaktmotstand: ≤ 100mΩ (målt ved 6VDC, 1A).
Nominell belastning: 15A @ 250VAC / 30VDC (resistiv belastning).
Maksimal koblingsspenning: 250VAC / 30VDC.
Maksimal koblingsstrøm: 15A.
Isolasjonsmotstand: ≥ 1000MΩ (ved 500VDC).
Dielektrisk styrke:
Mellom åpne kontakter: 1000VAC i 1 minutt.
Mellom spole og kontakter: 1500VAC i 1 minutt.
Byttehastighet: Driftstid ≤ 25 ms, utgivelsestid ≤ 25 ms.
Elektrisk levetid: 100 000 operasjoner ved nominell resistiv belastning (15A, 250VAC/30VDC), med en PÅ/AV-syklus på 1s/9s ved romtemperatur.

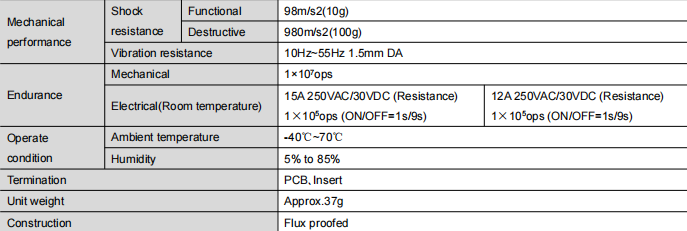

Mekanisk og miljømessig ytelse
Mekanisk levetid: Opptil 10 000 000 operasjoner.
Støtmotstand:
Funksjonell: 98 m/s² (10g).
Ødeleggende: 980 m/s² (100g).
Vibrasjonsmotstand: 10Hz–55Hz, 1,5 mm DA.
Driftstemperatur: -40 ℃ til 70 ℃.
Driftsfuktighet: 5 % til 85 % RF (ikke-kondenserende).
Fysiske egenskaper
Terminal Type: PCB-innsettingsstil.
Vekt: Ca. 37 gram.
Konstruksjon: Flussikker forseglet design.
Installasjons- og dimensjonsinformasjon

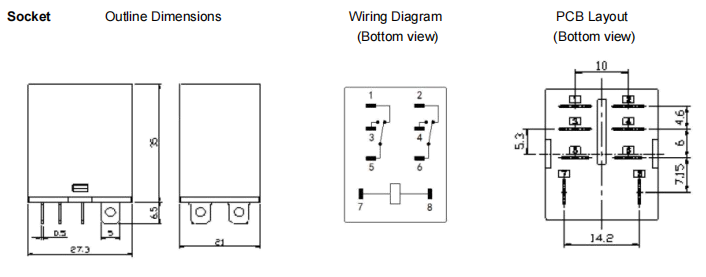

For detaljerte monteringshullposisjoner og layoutdimensjoner, se produkttegningene (referanseindeks: [38, 113, 925, 346]).
Toleransemerknader:
Oversikt over dimensjonstoleranser:
≤ 1 mm: ±0,2 mm
1 mm og <5 mm: ±0,3 mm
≥5 mm: ±0,5 mm
PCB-layouttoleranser (med mindre spesifisert): ±0,1 mm
Sammendrag
Den FH37 series relay stands as a reliable foundation for industriell kontroll applikasjoner, takket være dens høye koblingskapasitet, eksepsjonelle mekaniske og elektriske levetid, sterke miljømessige motstandsdyktighet og brukersentrert installasjonsdesign. Den oppfyller ikke bare de strenge kravene til pålitelig drift i tøffe miljøer, men forbedrer også systemvedlikehold gjennom sin transparente og modulære arkitektur. Når du velger FH37, får du en grunnleggende del av kontrollsystemet som vil vare og være stabilt.
