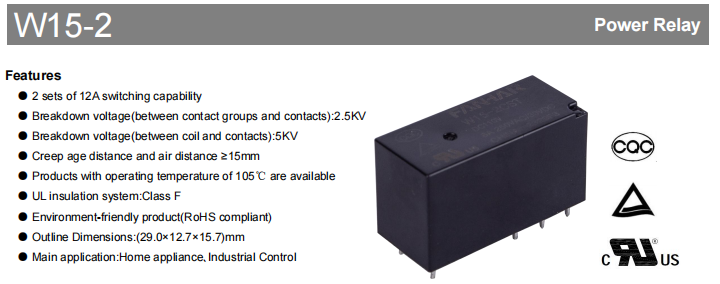

W15-2 Power Relé

W15-2-serien er en høy ytelse strømrelé beregnet for bruk i middels til høy belastningskontrollapplikasjoner. I hjertet ligger den to-settet, 12A uavhengige svitsjfunksjonen, som gjør at to kretser kan kontrolleres pålitelig, enten samtidig eller individuelt. Dette gir en fleksibel løsning for husholdningsapparater, industrielle kontrollsystemer, automasjonsutstyr og kraftsystemer. Takket være sin isolasjonsmotstandsspenning på opptil 5kV, utvidet driftstemperaturområde på -40°C til 105°C og RoHS-kompatibel øko-design, tilbyr den høy pålitelighet og lang levetid i forskjellige og krevende bruksmiljøer.

Kjernefordeler

W15-2-serien kombinerer enestående ytelse og holdbarhet innenfor sine små dimensjoner på 29,0×12,7×15,7 mm.

Uavhengig Dual-Channel Control: W15-2-serien kombinerer enestående ytelse og holdbarhet innenfor sine små dimensjoner på 29,0×12,7×15,7 mm.

Robust elektrisk isolasjon: 5KV tåler spenning mellom spole og kontakter undertrykker effektivt interferens og beskytter lavspentkontrollsiden.

Overlegen miljømessig robusthet: Tilbys i en 105℃ høytemperaturversjon med støv- og forurensningsbestandige forseglingsmuligheter, den tåler industristøv, fuktighet og etsende gasser (f.eks. H₂S, SO₂).

Global miljøoverholdelse: Den er fullstendig kompatibel med RoHS og oppfyller grønne produksjonsstandarder og internasjonale markedsadgangsforskrifter.

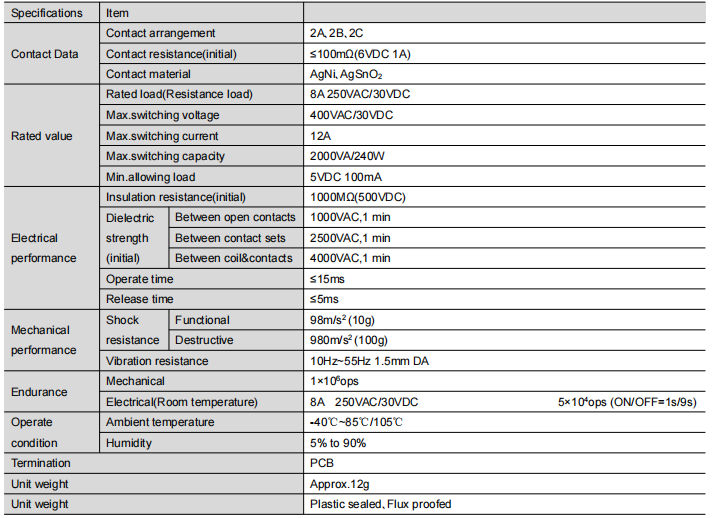

Detaljerte tekniske spesifikasjoner

Kontaktsystem: Fleksibel og pålitelig

Konfigurasjonsalternativer: Det er tre typer skjemaer: 2A (normalt åpen), 2B (normalt lukket) og 2C (omstilling). Disse kan brukes til å imøtekomme ulike kontrollkrav.

Materialvitenskap:

AgNi Contacts: Et allsidig valg som tilbyr ledningsevne og kontaktstabilitet.

AgSnO₂-kontakter: Ideell for induktive belastninger som motorer og reléspoler, dette produktet er designet for utfordrende belastninger og har bue- og slitemotstand.

Elektrisk ytelse: Maksimal karakter for belastningen er 8A ved 250VAC/30VDC, maksimal svitsjkapasitet er 12A/400VAC, og den opprinnelige kontaktmotstanden er ≤100mΩ. Dette sikrer høyeffektiv ledning.

Isolasjon og sikkerhetsbarriere

Isolasjonsmotstand ≥1000MΩ (ved 500VDC).

Omfattende dielektrisk styrke: 1000VAC mellom åpne kontakter, 2500VAC mellom kontaktsett og 4000VAC mellom spolen og kontaktene, alt for en varighet på ett minutt.

Krypeavstand og klaring ≥15 mm, gir høy pålitelig sikkerhetsisolasjon.

Mekanisk og dynamisk ytelse

Rask respons: Sanntidskontroll er bare garantert hvis operasjonstidspunktet ikke er større enn 15 ms og utgivelsestidspunktet ikke er større enn 5 ms.

Lang levetid: Mekanisk levetid når opptil 1 000 000 operasjoner; elektrisk utholdenhet forblir forlenget under nominell belastning.

Robust konstruksjon: Den motstår vibrasjoner (10–55 Hz, 1,5 mm amplitude) og ødeleggende støt på opptil 100 g, noe som gjør den egnet for tøffe forhold.

Coil & Drive-kompatibilitet

Har plass til 12 vanlige spenninger fra 3VDC til 110VDC, noe som muliggjør sømløs integrasjon med vanlige PLS-er og kontrollere.

Typiske eksempler: 12VDC-variant (driftsspenning ≤9,0VDC, spolemotstand 360Ω); 24VDC-variant (driftsspenning ≤18,0VDC, spolemotstand 1440Ω), begge viser lavt strømforbruk på omtrent 400mW.

Konfigurasjon av miljøtilpasning

Temperatur: Standardversjon: -40℃ til 85℃; Høytemperaturversjon: opptil 105 ℃.

Fuktighet: 5 % til 90 % RF.

Forseglingsalternativer:

Flux Proofed Type: Dette produktet er egnet for rene innendørsmiljøer, slik som de som finnes i forbrukerelektronikk og kommunikasjonsenheter.

Plastforseglet type: Dette er obligatorisk for industrielle og utendørs miljøer hvor det er etsende gass eller støvforurensning.

Globale sertifiseringer, din forsikring

W15-2-serien har de viktigste internasjonale sertifiseringene som er passet ditt til global produktdistribusjon.

UL/C-UL-sertifisering (E475405): Gjenkjenner 8A 250VAC/30VDC belastning, støtter motor- og lysbelastninger.

TUV-sertifisering (R 50332875): Dekker alle kontaktkonfigurasjoner, sertifiserer 12A-belastning og 105℃ høytemperaturdrift.

Kina CQC-sertifisering (CQC15002137649): Overholder kravene til Kinas obligatoriske produktsertifisering.

Isolasjonssystem: UL klasse F (155 ℃) isolasjonsmaterialer garanterer jevn ytelse under lengre høye temperaturforhold.

Typiske applikasjoner og utvalgsveiledning

Brede bruksområder:

Hvitevarer: Klimakompressorer, vaskemaskinmotorer, styring av kjøkkenutstyr med høy effekt.

Industriell kontroll: PLS-utgangsmoduler, motorstart/stopp, varmeveksler.

Automatiseringsutstyr: Robotarmer, transportører, samlebåndskontroll.

Energistyring: UPS-overføringssvitsjing, PV-omformerkontroll, EV-ladestabelkretskontroll.

Nøyaktig utvalgsveiledning:

Modellformat: W15-2AST-XXX

Kodefordeling:

Kontakter: 2A (NO), 2B (NC), 2C (CO)

Forsegling: null (flukssikret), S (plastforseglet)

Kontaktmateriale: Null (AgNi), T (AgSnO₂)

Spesialkode: f.eks. G (gullbelagte kontakter for mikrosignaler)

Spolespenning: 3-110VDC valgfritt

Utvalgsråd: Velg strengt tetningstype basert på beskrivelsen av miljøtilpasning og din spesifikke brukstilfelle.

Nøkkelpunkter for installasjon og bruk

Installasjon: PCB plug-in montering. Detaljerte lednings- og layoutdiagrammer (sett fra neden) er gitt. Anbefalt PCB-layouttoleranse: ±0,1 mm.

Lodding: For å unngå termisk skade på det forseglede kabinettet, anbefales temperaturregulerte loddingsprosedyrer.

Bruksmerknader:

Unngå mekanisk støt eller fall.

Anbefales ikke for svært lav belastning under 5VDC 100mA.

Vedlikehold: Den forventede levetiden oppnås ved drift under spesifiserte forhold. Regelmessig vurdering av kontakttilstanden og driftsvarigheten bidrar til å opprettholde optimal ytelse.

Konklusjon

W15-2-seriens relé, inkludert dobbel 12A svitsjkapasitet, isolasjonsytelse, omfattende temperaturområde og flere internasjonale sertifiseringer, er en pålitelig komponent for elektrisk isolasjon og kontroll i husholdnings- og industriapplikasjoner. Den gir pålitelig ytelse over lang sikt i standardapplikasjoner og i tøffe miljøer som involverer høye temperaturer eller forurensning.

Hvis du trenger ytterligere teknisk informasjon, prøver eller hjelp med bestillinger, vennligst ta kontakt.
