W11-seriens strømrelé: 10A høy svitsjingsevne, 200mW ultralavt spolestrømforbruk, 5kV høy motstå spenning

I moderne industriell automasjon og smarthusapplikasjoner er reléytelse avgjørende for utstyrets stabilitet og effektivitet. Den W11 relé , med sin enestående ytelse og pålitelighet, er et ideelt valg for industriell kontroll , smarthus og 5G-kommunikasjonsstrømstyring. Nedenfor er en detaljert introduksjon til W11-reléet, som hjelper deg å forstå funksjonene og fordelene.

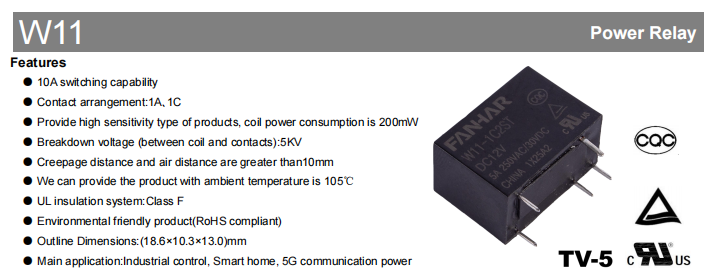

Produktfunksjoner

10A svitsjingsevne: W11-reléet kan håndtere strømbelastninger opp til 10A, og oppfyller behovene til ulike industrielle og husholdningsapplikasjoner.

Høy nedbrytningsspenning: En 5kV brytespenning (mellom spole og kontakter) sikrer ekstremt høy sikkerhet og pålitelighet.

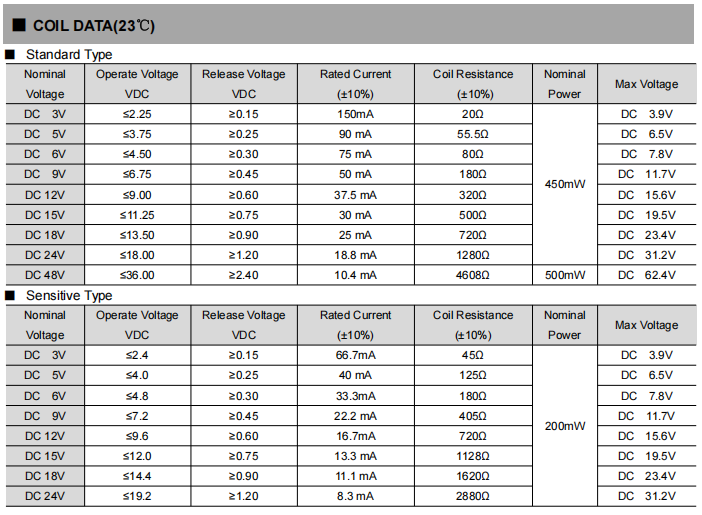

Høy følsomhet: En høyfølsom versjon er tilgjengelig med spolestrømforbruk så lavt som 200mW og rask responstid.

Miljøvennlig design: RoHS-kompatibel, miljøvennlig.

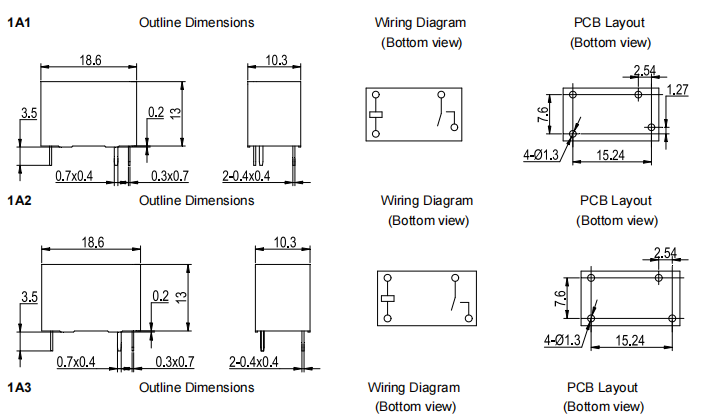

Kompakte dimensjoner: Små konturdimensjoner (18,6 × 10,3 × 13,0 mm) gjør det enkelt å integrere i ulike enheter.

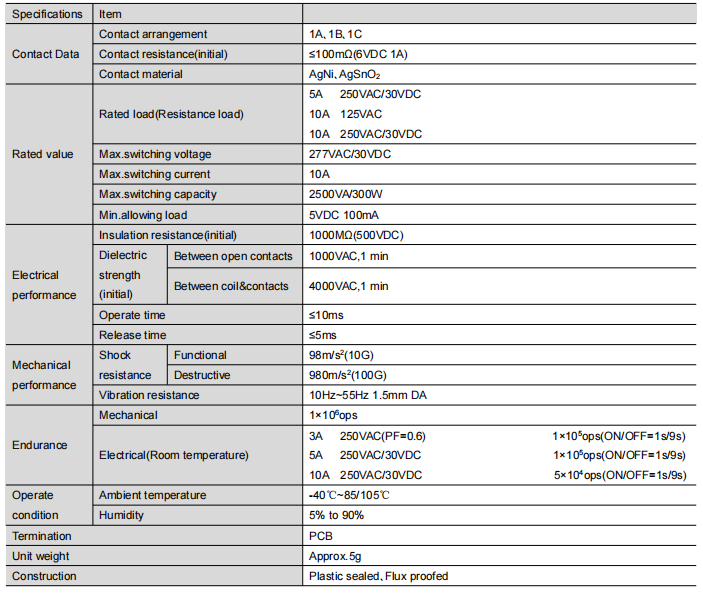

Produktparametere

Kontaktordning: 1A (en Form A, SPST-NO) og 1C (en Form C, SPDT) for å passe til forskjellige kretsdesignkrav.

Kontaktmotstand (initiell): ≤100mΩ (ved 6VDC 1A), som sikrer effektiv strømoverføring.

Kontaktmateriale: AgNi og AgSnO₂, som gir utmerket ledningsevne og holdbarhet.

Nominell belastning: 5A 250VAC/30VDC, 10A 125VAC; maksimal koblingsspenning 277VAC/30VDC; maksimal bryterstrøm 10A; maksimal koblingskapasitet 2500VA/300W; minste tillatte belastning 5VDC 100mA.

Ytelsesoversikt

Isolasjonsmotstand (initiell): Opptil 1000MΩ (ved 500VDC), gir sterk elektrisk isolasjon.

Dielektrisk styrke (initiell): 1000VAC i 1 minutt mellom åpne kontakter; 4000VAC i 1 minutt mellom spole og kontakter.

Driftstid: ≤10ms; Utgivelsestid: ≤5ms, sikrer rask respons.

Mekanisk ytelse: Tåler funksjonelle støt på 98m/s² (10G) og destruktive støt på 980m/s² (100G); vibrasjonsmotstand på 10Hz~55Hz med 1,5 mm dobbel amplitude.

Utholdenhet: Mekanisk levetid opptil 1×10⁶ operasjoner; elektrisk levetid på opptil 1×10⁵ operasjoner under spesifiserte forhold (PÅ/AV = 1s/9s).

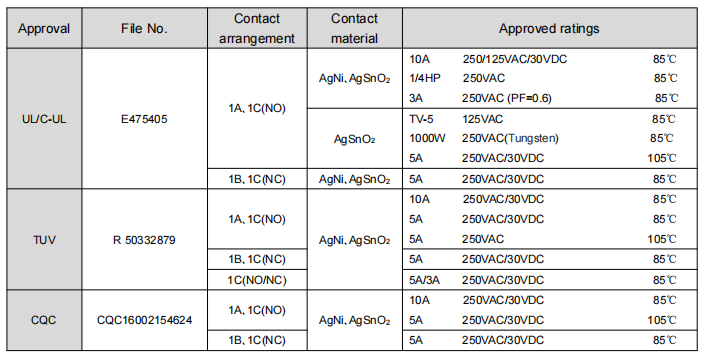

Fullstendige sikkerhetsgodkjenninger

W11-seriens relé har oppnådd flere internasjonale sikkerhetsgodkjenninger, noe som letter globalt salg:

UL/C-UL (E475405): Godkjent for 10A 250VAC/30VDC (85℃), TV-5 125VAC (85℃) og 5A 250VAC/30VDC (105℃), blant annet.

TUV (R 50332879): Godkjent for 10A 250VAC/30VDC (85℃) og 5A klassifiseringer.

CQC (CQC16002154624): Godkjent for 10A 250VAC/30VDC (85℃) og 5A 250VAC/30VDC (105℃).

Typiske applikasjoner

Industriell kontroll : Brukes til å kontrollere motorer og andre maskiner på produksjonslinjer.

Smart hjem : Gir stabil strømkontroll i smarte apparater.

5G kommunikasjonskraft: Tilbyr effektiv strømsvitsjing i 5G-basestasjons strømstyring.

Konklusjon

W11-reléet, med sin enestående ytelse og brede spekter av applikasjoner, er et ideelt valg for industriell kontroll og smarthusenheter. Enten den opererer under ekstreme temperaturer eller i applikasjoner som krever høy strømsvitsjing, gir W11 en stabil og sikker løsning. Kontakt oss i dag for å lære mer om W11, og la vårt profesjonelle team hjelpe deg med å velge den relémodellen som passer best for din applikasjon. La oss sammen bevege oss mot en mer effektiv og pålitelig fremtid for intelligent kontroll.
