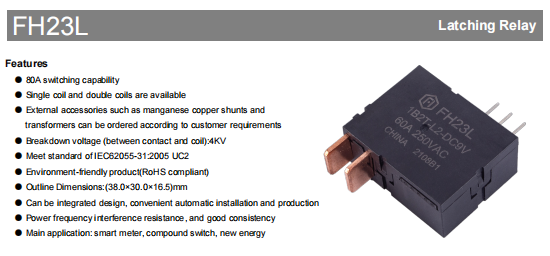

Den FH23L er en høy ytelse elektrisk låserelé designet for smarte målere, sammensatte brytere og nye energiapplikasjoner. Med en kraftig bryterkapasitet på 80A og utmerket elektrisk ytelse, opprettholder FH23L stabil drift i tøffe miljøer og oppfyller kravene i IEC62055-31:2005 UC2-standarden.

Kjernefordeler

Energieffektiv: Magnetisk retensjonsdesign krever elektrisk energi bare under byttetilstand, noe som reduserer energiforbruket betydelig

Ultrabelastning: 80A maksimal svitsjestrøm, 15 000 VA svitsjekapasitet, møter høyt strømbehov

Langvarig: Mekanisk levetid opptil 100 000 sykluser, elektrisk levetid 5000 sykluser (UC2-standard)

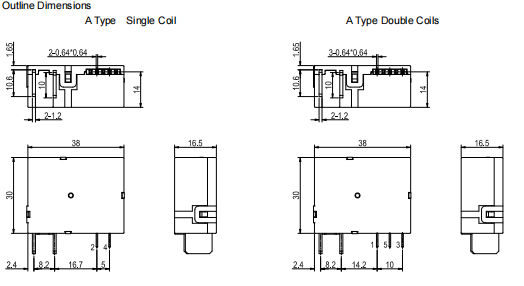

Kompakt design: Kompakt størrelse på 38,0 x 30,0 x 16,5 mm, enkel for automatisering Installasjon

Miljøoverholdelse: RoHS-kompatibel, grønt produkt

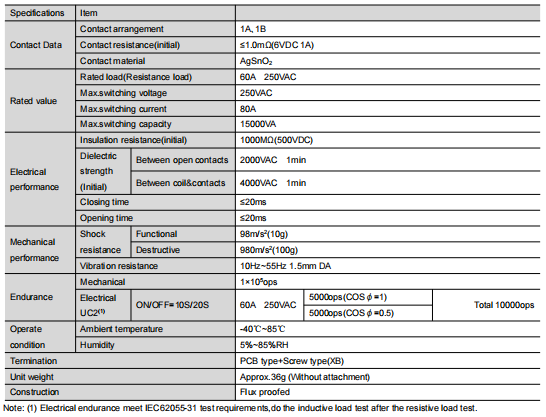

Høydepunkter for tekniske parametere

Elektriske egenskaper

Kontaktmotstand: ≤1.0mΩ (startverdi)

Isolasjonsmotstand: 1000MΩ (500VDC)

Spenningsmotstandsstyrke: 2000VAC (1 minutt)

Byttetid: ≤20ms (lukke/koble fra)

Miljøtilpasning

Driftstemperatur: -40 ℃ ~ 85 ℃ Bredt temperaturområde

Fuktighetsområde: 5% ~85%RH

Vibrasjonsmotstand: 10Hz~55Hz, 1,5 mm amplitude

Slagmotstand: Funksjonell 98m/s²(10g), destruktiv 980m/s²(100g)

Allsidige konfigurasjoner

Den FH23L provides flexible configuration options to meet the needs of different applications:

Alternativer for spoletype

Single Coil Versjon: plassbesparende, forenkle kabling

Dual Coil Versjon: uavhengig kontroll av åpning og lukking, mer pålitelig drift Pålitelig

Spenningsspesifikasjon

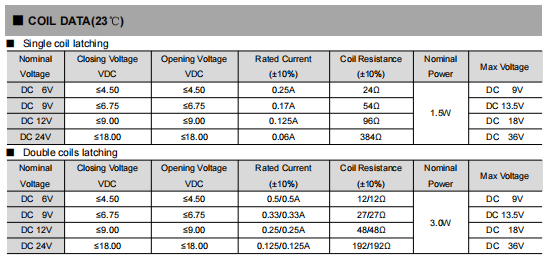

Støtter en rekke likespenninger: 6V/9V/12V/24V, hver spenningsspesifikasjon gir detaljerte blokkerings-/frigjøringsspenningsparametere

Valgfritt tilbehør

Eksternt tilbehør som mangan-kobber shunter og transformatorer er tilgjengelig i henhold til kundenes krav

Typiske bruksscenarier

Smart målesystem: presis kontroll, drift med lavt energiforbruk

Nytt energiutstyr: solomformere, vindkraftkontrollsystem

Sammensatt bryterenhet: høy pålitelighet Kretsbytte

Smarthjemsystem: DIN-skinnemontering, plassbesparende

Installasjons- og bruksanbefalinger

Anbefalt kjørespenning er 1~1,5 ganger av merkespenningen

Pulsbredde ≥50ms, unngå langvarig energitilførsel (mer enn 1 minutt)

Punktlodding anbefales for lastterminalene, unngå reflow-lodding eller bølgelodding

Bekreft statusen til reléene før bruk, og tilbakestill om nødvendig

Tilpasset service

FH23L støtter personlig tilpasning, inkludert kontaktmateriale, PCB-monteringstype, spolekonfigurasjon osv. Vårt ingeniørteam kan gi deg profesjonell teknisk støtte og løsninger.

Kontakt oss i dag for optimal konfigurasjon av FH23L elektriske låsereléer, som gir pålitelige koblingsløsninger for smartmåleren og nye energiprosjekter!

Den FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
